Audio Stage Racks (CM-SR64, CM-SR40, CM-SR24)

Contact: +84919339977

Audio Stage Racks (CM-SR64, CM-SR40, CM-SR24)

BỘ MỞ RỘNG CỔNG ÂM THANH VÀO RA ĐẶT TẠI SÂN KHẤU



Dòng CM-SR cung cấp cho hệ thống trộn âm thanh Cadac CM một loạt các thiết bị I/O từ xa linh hoạt, giàu tính năng.

Giới thiệu

Dòng CM-SR



CM-SR40, CM-SR24 và CM-SR64 mới, mật độ cao là những sản phẩm đầu tiên trong một loạt các giá đỡ sân khấu CM của Cadac, có cùng các card I/O hiệu suất cao, đặc biệt như  bảng điều khiển CM. Có hai đơn vị 4U, CM-SR40 với 32 đầu vào tương tự và 8 đầu ra tương tự, và CM-SR24 với 16 đầu vào tương tự và 24 đầu ra tương tự. CM-SR64 7U được cấu hình với 56 đầu vào tương tự và 32 đầu ra tương tự. Cả ba đều có 8 đầu vào AES3 và 8 đầu ra AES3 trên tổng số 8 XLR.


Tất cả đều có màn hình TFT màu 2,4 inch, hiển thị cấu trúc menu cho phép điều chỉnh cục bộ các mức đầu vào, mức tăng mic và cài đặt nguồn ảo. Bộ khuếch đại tai nghe tích hợp bổ sung khả năng hữu ích và tiết kiệm thời gian để theo dõi âm thanh tại giá đỡ sân khấu.


Dòng CM-SR có hai cổng MegaCOMMS trên BNC hoặc cổng quang LC để kết nối dự phòng lên đến 2 km từ bảng điều khiển và được cấu hình sẵn với hai PSU dự phòng bên trong cho các ứng dụng quan trọng. Tất cả được đóng gói trong một khung nhôm chắc chắn, nhẹ và nhỏ gọn.



Giới thiệu

Phần cứng

Tổng quan

  • Màn hình TFT màu 2,4” để điều khiển hệ thống

  • Bộ mã hóa quay cho phép điều hướng menu đơn giản

  • 16 đến 56 đầu vào mic có thể lập trình hoàn toàn cân bằng trên ổ cắm XLR

  • 8 đến 32 đầu ra tương tự

  • Đèn LED 48 V trên đầu vào tương tự

  • Đèn LED báo TẮT TIẾNG trên đầu ra tương tự

  • 8 đầu vào AES3 (có SRC) và 8 đầu ra trên 8 ổ cắm XLR

  • Đồng hồ từ nội bộ 96 kHz

  • 2 cặp cổng MegaCOMMS trên đầu nối RG6 BNC và trên 2 cổng quang LC song công

  •  Giắc cắm tai nghe stereo ¼” có bộ suy giảm

  • PSU kép bên trong, dự phòng, tự động chuyển đổi



Phần cứng

Đặc trưng

Điểm nổi bật

  • Cấu trúc menu trực quan

  • Đặt tên tùy chỉnh cho giá đỡ  để dễ dàng nhận dạng

  • Chế độ rắn

  • OSC có thể điều khiển được

  • Kiểm soát cục bộ của Cổng tương tự, Tăng, 48 V, Pad, MUTE và Màn hình

  • Kiểm soát cục bộ cặp cổng AES, Hướng, Đồng hồ, Tốc độ, Kênh và Màn hình

  • Chế độ Đồng hồ từ: dẫn đầu hoặc theo sau

  • Tùy chọn Đồng hồ từ 44,1, 48 hoặc 96 kHz

  • Kết nối quang cho phép định vị giá đỡ sân khấu cách bề mặt điều khiển tới 2000 mét

  • Chế độ bảo trì

  • Kết cấu nhôm nhỏ gọn, nhẹ



Đặc trưng

Nghe sự khác biệt

Giá đỡ sân khấu của Cadac có những đặc điểm được nhiều chuyên gia âm thanh coi là micro pre có âm thanh tốt nhất trong ngành.

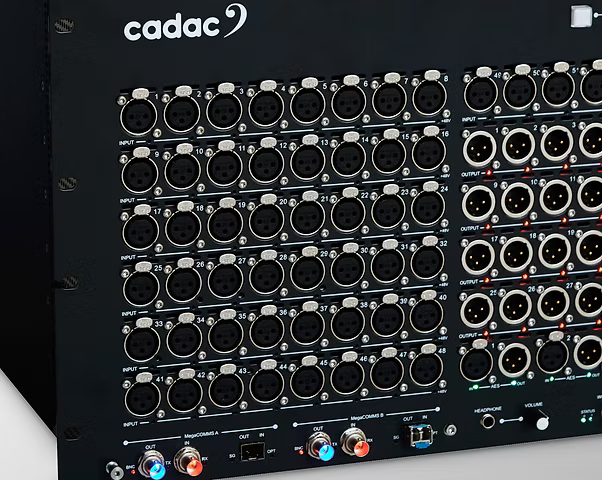

CM-SR64

  • 56 Đầu vào tương tự
  • 32 Đầu ra tương tự
  • 8 đầu vào AES3
  • 8 đầu ra AES
  • 1 Bộ khuếch đại tai nghe
  • 2 PSU
CM-SR64

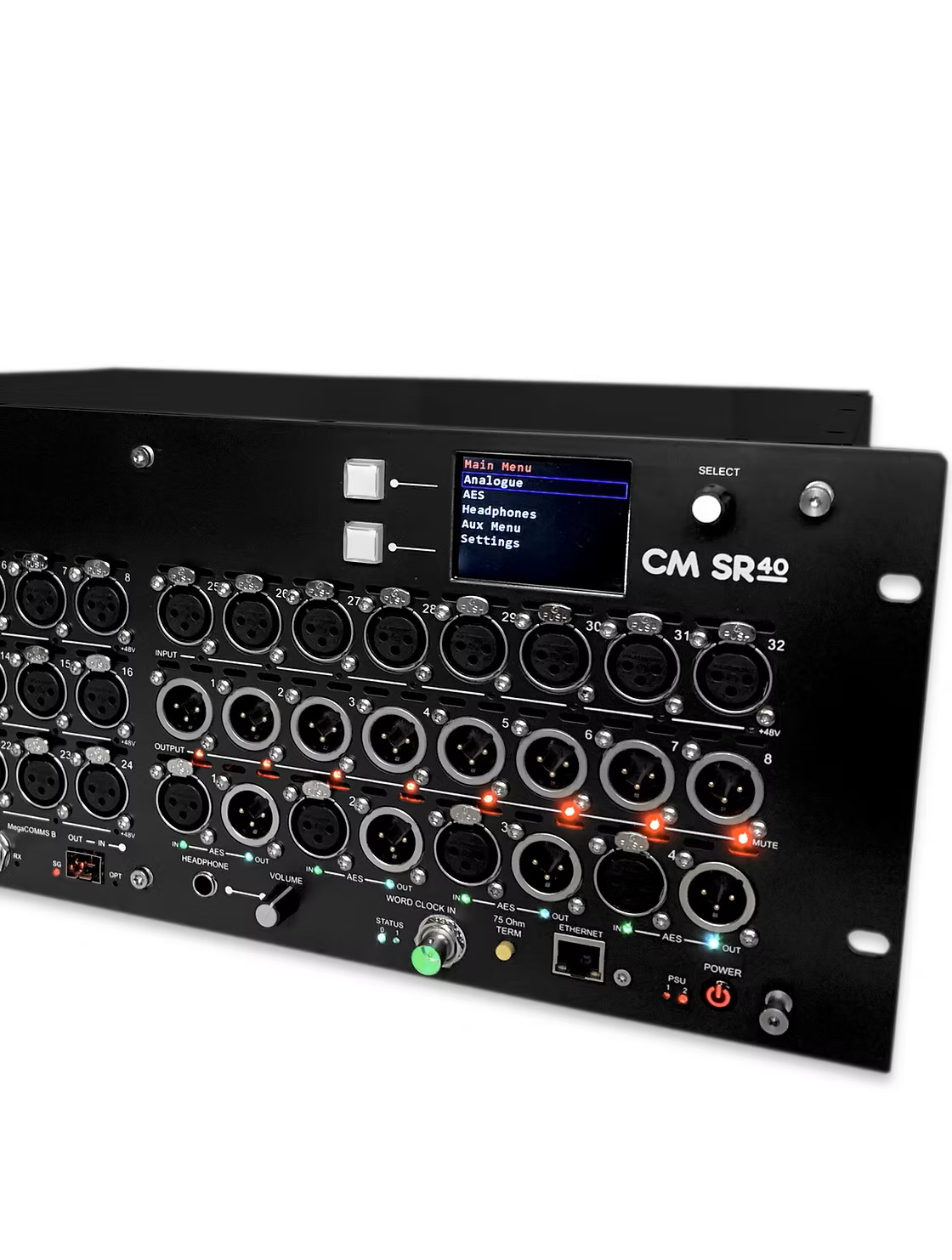

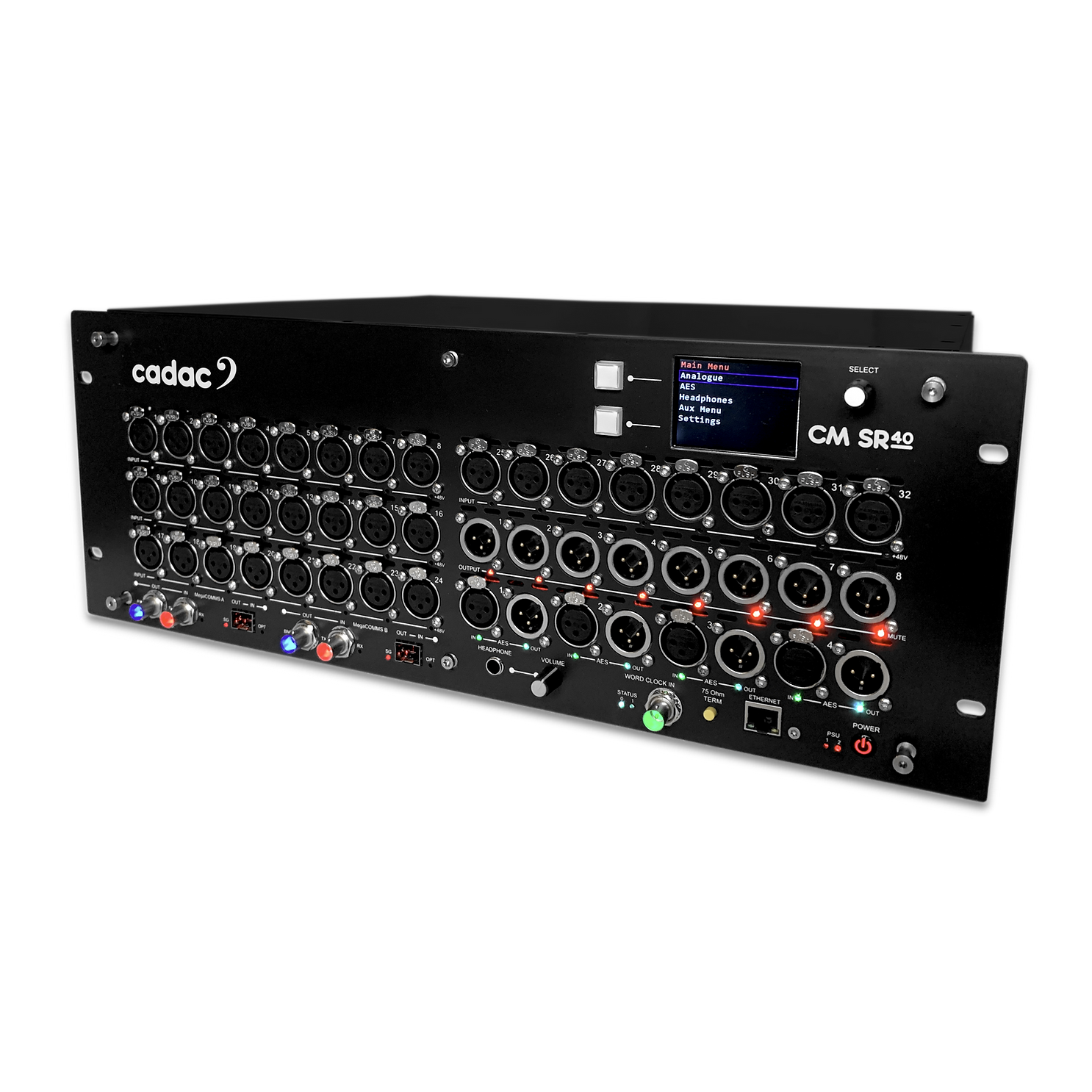

CM-SR40

  • 32 Đầu vào tương tự
  • 8 Đầu ra tương tự
  • 8 đầu vào AES3
  • 8 đầu ra AES
  • 1 Bộ khuếch đại tai nghe
  • 2 PSU
CM-SR40

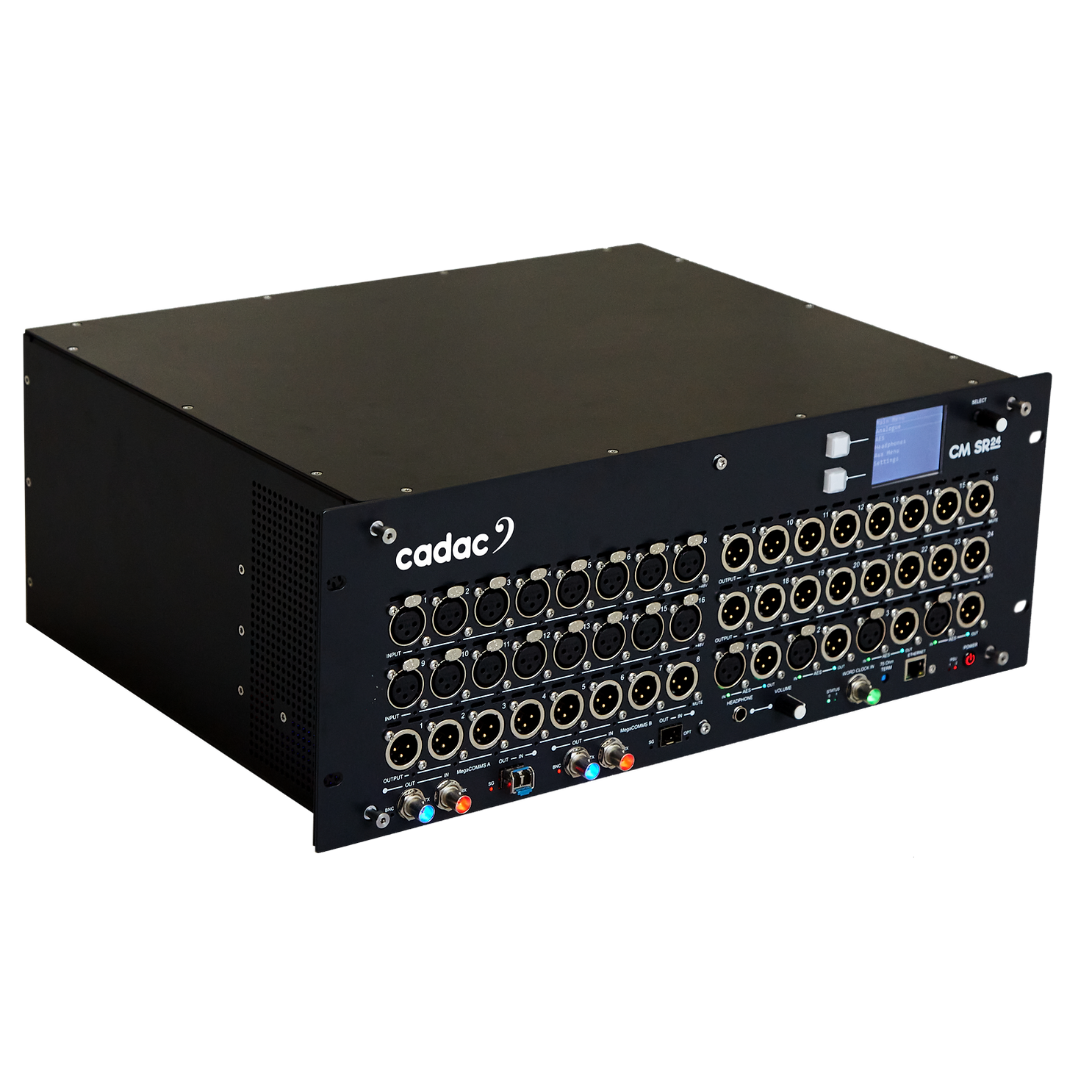

CM-SR24

  • 16 Đầu vào tương tự
  • 24 Đầu ra tương tự
  • 8 đầu ra AES3
  • 8 đầu vào AES
  • 1 Bộ khuếch đại tai nghe
  • 2 PSU
CM-SR24

ĐẦU VÀO ANALOGUE

  • Được cấu hình sẵn với 16 đến 56 bộ tiền khuếch đại mic có dải động rộng, độ ồn thấp, có thể lập trình đầy đủ trên XLR.

  • Giống hệt với I/O cục bộ của bảng điều khiển - bộ chuyển đổi A/D và D/A Delta-Sigma 96 kHz, 24 bit - đảm bảo hiệu suất âm thanh nhất quán trong toàn bộ hệ thống.

  • Có thể kiểm soát từ xa hoặc tại chỗ.

  • Nguồn điện ảo 48 V có sẵn trên tất cả các đầu vào.

ĐẦU VÀO ANALOGUE

ĐẦU RA TƯƠNG TỰ

  • Được cấu hình sẵn với 8 đến 32 đầu ra đường cân bằng trên XLR.

  • Giá đỡ trên sân khấu có đặc điểm giống hệt với đầu ra cục bộ của bảng điều khiển.

  • Bất kỳ kênh đầu ra nào, chèn gửi hoặc trực tiếp ra đều có thể được định tuyến đến đầu ra.

  • Mỗi đầu ra có thể được tắt tiếng "cứng", kèm theo đèn LED chỉ báo.

ĐẦU RA TƯƠNG TỰ

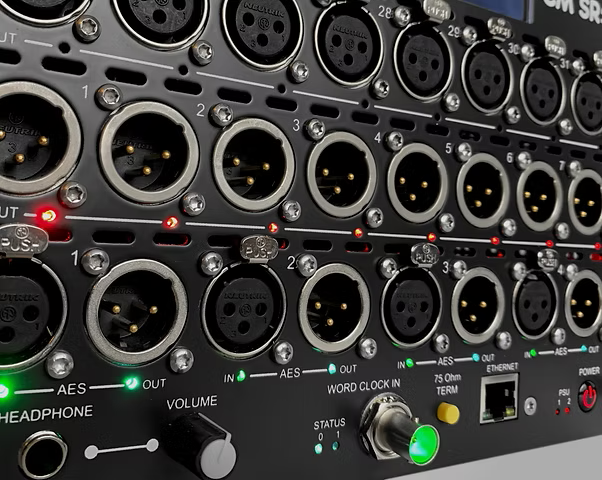

ĐẦU VÀO/ĐẦU RA AES3

  • Bốn ổ cắm XLR cái cung cấp tám đầu vào kỹ thuật số định dạng AES3.

  • Các cặp đầu vào được trang bị Bộ chuyển đổi tốc độ mẫu (SRC) và sẽ chấp nhận tốc độ mẫu trong khoảng 44,1, 48 và 96 kHz.

  • Bốn đầu nối XLR đực cung cấp tám đầu ra kỹ thuật số định dạng AES3 từ bảng điều khiển.

  • Các tùy chọn đồng hồ cho các cặp đầu ra bao gồm:  Cổng ngoài,  Cổng trong  và  Cổng đầu vào

ĐẦU VÀO/ĐẦU RA AES3

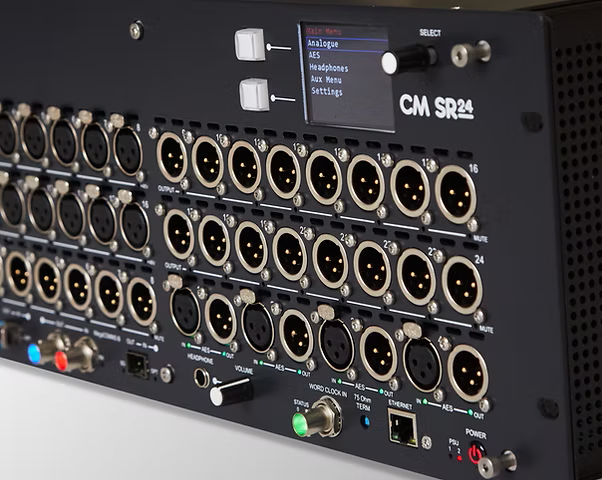

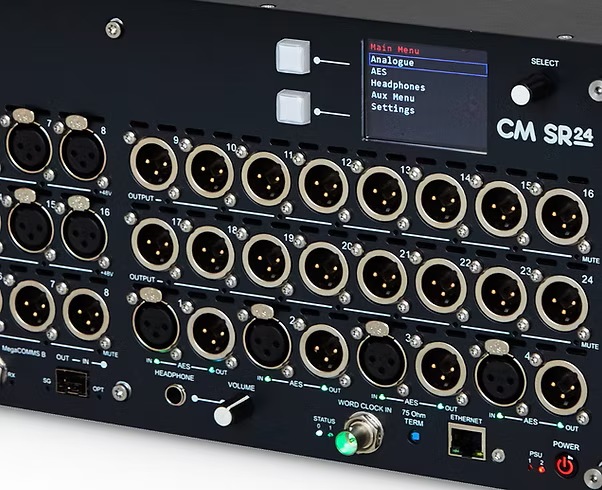

MÀN HÌNH MENU 2.4"

  • Màn hình màu 2,4 inch hiển thị cấu trúc menu trực quan của giá đỡ sân khấu.

  • Điều hướng menu được thực hiện thông qua hai nút chọn và bộ mã hóa xoay/đẩy.

  • Menu cung cấp quyền truy cập vào cổng tương tự, mức tăng, 48 V, Pad, Tắt tiếng.

  • Màn hình cung cấp khả năng điều khiển Cặp cổng AES, Hướng, Đồng hồ, Tốc độ, Kênh.

  • Bộ khuếch đại tai nghe cho phép giám sát cục bộ đầu vào hoặc đầu ra.

MÀN HÌNH MENU 2.4

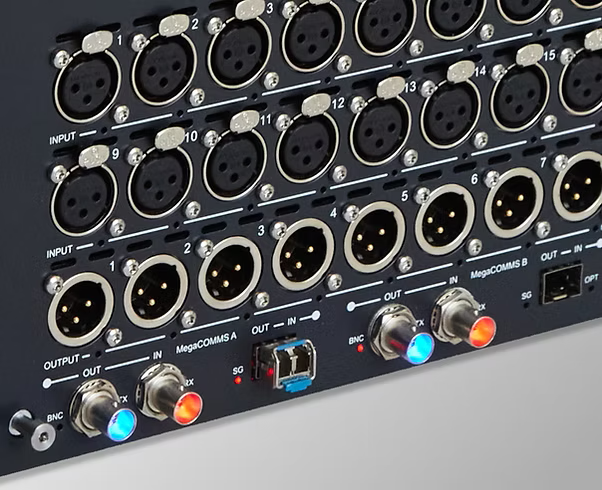

MegaCOMMS

  • Mỗi giá đỡ sân khấu có  bốn cặp cổng MegaCOMMS - 2 cặp trên BNC và 2 cổng quang LC song công - mang tất cả dữ liệu âm thanh và điều khiển giữa bề mặt điều khiển và giá đỡ sân khấu.

  • Mỗi cặp cổng có khả năng truyền 128 kênh âm thanh hai chiều 96 kHz / 24-bit.

  • Hai đường dẫn MegaCOMMS, A và B (qua RG6 hoặc quang), mang dữ liệu giống hệt nhau và đồng bộ, và cung cấp tính dự phòng nếu cả A và B được gắn vào một giá đỡ một tầng.

  • Các cổng LC song công cho phép kết nối các giá đỡ sân khấu cách bề mặt điều khiển tới 2000 m thông qua cáp quang đơn mode.

MegaCOMMS

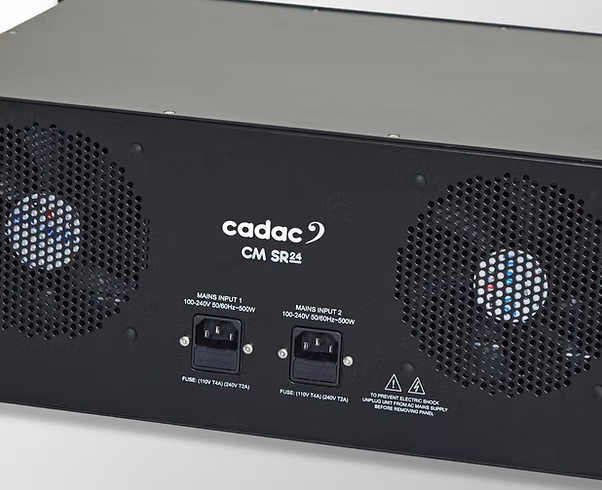

PSU KÉP BÊN TRONG

  • Tất cả các thiết bị đều có nguồn điện dự phòng kép, tự động chuyển mạch bên trong cho các ứng dụng quan trọng.

  • Giá đỡ sân khấu được trang bị hai quạt có độ ồn thấp để lắp đặt ở nơi nhạy cảm với tiếng ồn.

  • Tất cả đều nằm trong khung xe bằng nhôm chắc chắn nhưng nhẹ và nhỏ gọn.



PSU KÉP BÊN TRONG
