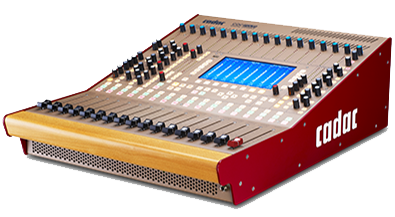

CADAC _ CDC-FOUR:M
CADAC _ CDC-FOUR:M

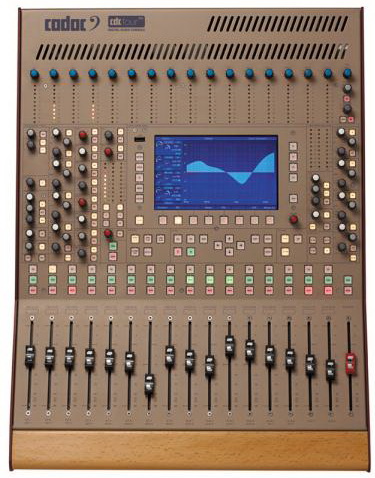

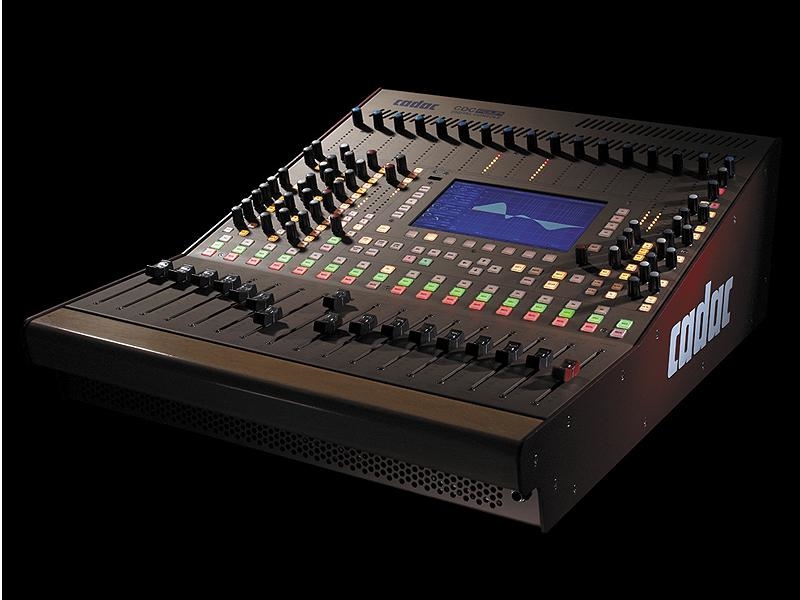

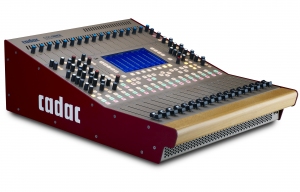

Overview

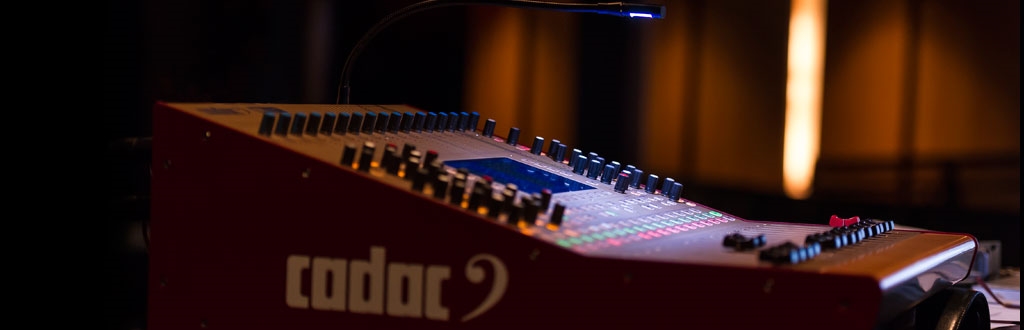

Dựa trên nền tảng kết hợp DSP độc quyền, CDC Four: m là một bàn điều khiển kỹ thuật số đa năng đầy đủ tính năng với giao diện, cảm giác và sự đơn giản như việc sử dụng bàn điều khiển tương tự. CDC Four: m được xây dựng dựa trên bộ bốn tính năng CDC bằng cách cung cấp cho người dùng các GEQ trên tất cả các bus aux ngoài L và R chính, cộng với việc đưa vào ma trận 6 x 4 với GEQ, PEQ và xử lý dải động.
Nhỏ gọn - chất âm rất hay, cung cấp giải pháp chất lượng cao cho mọi ứng dụng và ngân sách
Do hiệu suất âm thanh của nó, CDC Four: m vượt trội không kém trong các ứng dụng ghi âm cũng như chức năng chính của nó như một bàn điều khiển âm thanh trực tiếp được sử dụng cho các chuyến lưu diễn hòa nhạc, khán phòng đa năng, Các công ty tổ chức sự kiện mid size, AV công ty, Disco Bar Phòng trà, Trường học, Nhà thờ,... Nó cũng có lợi thế là có thể lắp vào tủ rack, lý tưởng cho các tình huống yêu cầu lên đến 56 kênh trong tủ rack 19 ”.
CDC Four: m mang âm thanh rất hay và chất lượng rất cao được xây dựng bởi CADAC đến thị trường bàn điều khiển kỹ thuật số nhỏ gọn, có thể lắp vào giá đỡ, cung cấp giải pháp chất lượng cao cho mọi ứng dụng và ngân sách.
Tóm tắt phần cứng
Tóm tắt phần cứng
- Màn hình màu 7 inch độ phân giải cao TFT
- Tất cả các chức năng của kênh đều có bộ mã hóa chuyên dụng riêng để truy cập nhanh
- 16 fader 100mm chất lượng cao có động cơ
- Bao gồm bộ giá đỡ 19 ”
- Nguồn cung cấp chế độ chuyển đổi bên trong
Tóm tắt tính năng
Tóm tắt tính năng
- Quản lý Lên đến 56 kênh âm thanh chất lượng CADAC
- 24 kênh (16 mic / 8 âm thanh nổi) trên bo mạch
- Sử dụng 16 Pre-mic cho chất âm cực hay của huyền thoại CADAC
- Mở rộng 32 kênh bằng Stage box CDC I / O 3216
- 8 bus aux, 2 bus FX và 4 nhóm con
- 8 nhóm VCA
- Ma trận 6 x 4 với GEQ, PEQ và xử lý dải động khi được sử dụng với stage box CDC I / O 3216
- GEQ trên tất cả các bus Aux Our, Main L và R
- 6 hiệu ứng âm thanh nổi với xử lý 96 kHz
- 2 đường return effect stereo cho bộ xử lý FX
- Bộ chuyển đổi Delta Sigma AD / DA 96 kHz 24-bit
- Bộ xử lý SHARC 32/40-bit dấu chấm động thế hệ thứ 4
- Quản lý độ trễ tự động
- Đo sáng toàn diện LED
- Tích hợp bộ tạo dao động / noise generator
- Talkback với nút đàm thoại chuyên dụng
- Bộ khuếch đại tai nghe chất lượng cao
- Solo, PFL / AFL và Solo tại chỗ, với nhiều tùy chọn cấu hình
- Ngắt kênh và đầu ra
Features Overview

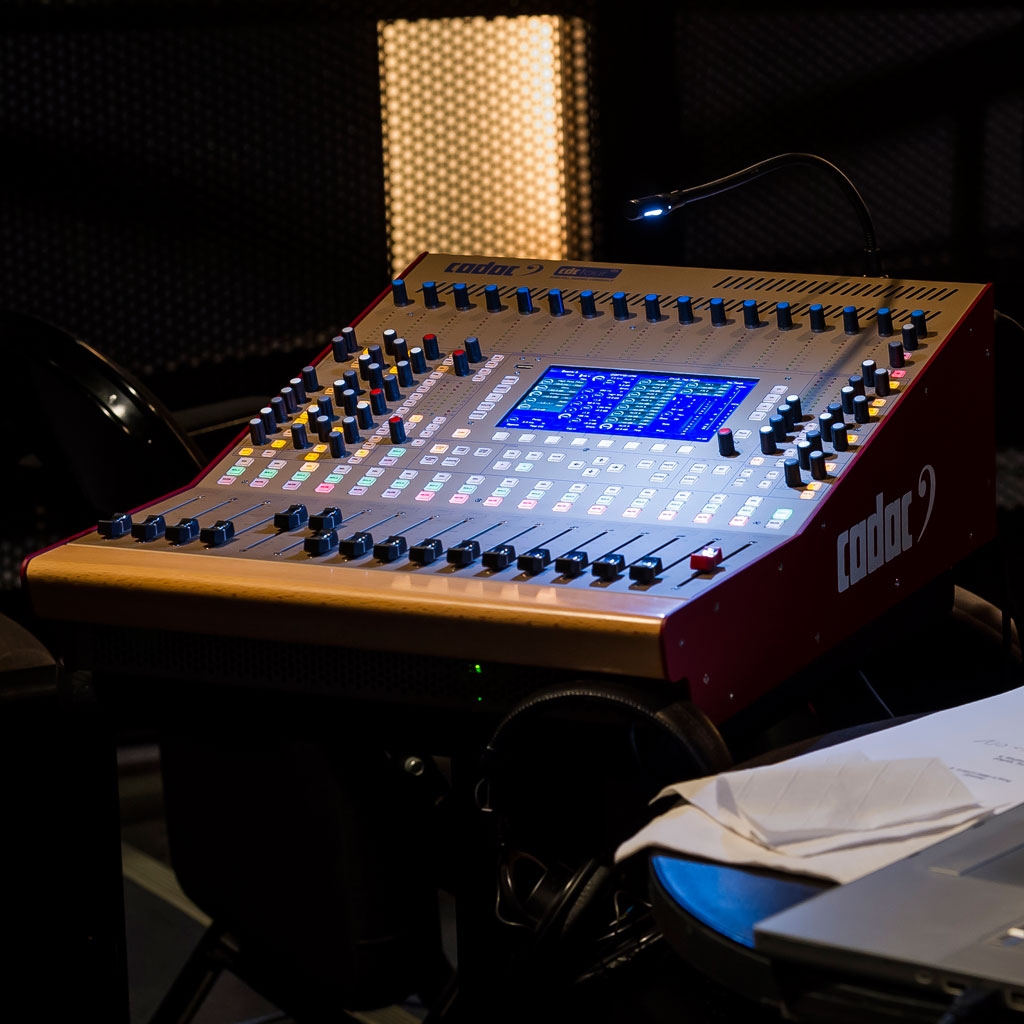

CDC Four: m có 16 bộ chỉnh kênh hoàn toàn có động cơ, màn hình màu TFT độ phân giải cao và bộ nhớ cảnh hoàn toàn có thể lưu nhớ lại. Chất lượng âm thanh đặc trưng rất hay của CADAC đạt được bằng cách sử dụng bộ lọc EQ có độ méo thấp đáng kể được phát triển đặc biệt, máy nén âm tương tự thực, bộ chuyển đổi Delta Sigma AD / DA 96 kHz 24 bit và bộ xử lý SHARC 32/40 bit floating point thế hệ thứ tư.
Linh hoạt mở rộng & ghi âm
Ghi nhiều bản nhạc được thực hiện thông qua cầu nối mạng MC MADI tùy chọn, trong khi các kênh đầu vào có thể được tăng lên cho các ứng dụng trực tiếp với thẻ MegaCOMMS tùy chọn và hộp sân khấu CDC I / O 3216, cung cấp thêm 32 đầu vào và 16 đầu ra lên đến 150 mét ( 492ft) trên sân khấu.
CDC Four: m, có GEQ trên tất cả các bus Aux Our, L và R chính, và khi được sử dụng kết hợp với CDC I / O 3216, ma trận 6 x 4 của bảng điều khiển, với GEQ, PEQ và dải động, có sẵn trên đầu ra của stagebox.

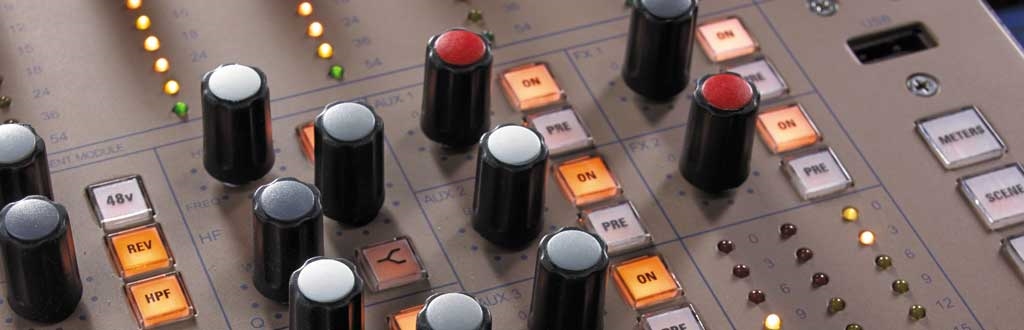

CDC four:m CAM
Mô-đun phân công trung tâm (CAM) điều khiển cân bằng, phân công nhóm, điều khiển VCA, hiệu ứng, gửi đến các Aux và dải dộng. Mỗi chức năng trong số này có một điều khiển riêng biệt mà không cần phải ‘tăng gấp đôi’ hoặc cuộn menu tốn thời gian. Điều này cho phép bàn làm việc được vận hành nhanh chóng như bàn trộng tương tự. Phần Master có các điều khiển chuyên dụng độc quyền cho EQ đầu ra và dải động, do đó, bản phối mix của bạn luôn có thể truy cập ngay lập tức.
Tóm tắt tính năng
- Truy cập nhanh vào các chức năng của bảng điều khiển
- Không có chức năng 'nhân đôi' thao tác rườm rà
- Không có menu cuộn, truy cập nhanh hơn, thao tác nhanh hơn
- Các điều khiển phần Chính chuyên dụng

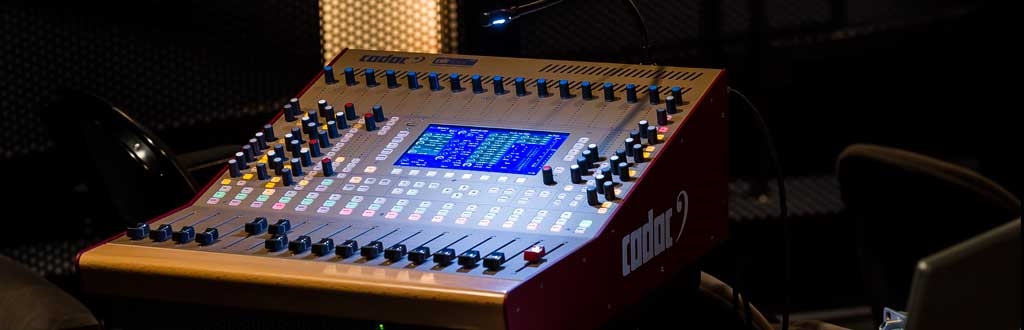

CDC four:m Mic Pre
Như với tất cả các bàn điều khiển kỹ thuật số CADAC, sự chăm chút tỉ mỉ đã được thực hiện trong việc thiết kế các yếu tố cho CDC Four: m.
Pre-mic trên CDC Four: m có dải động rộng cộng với noise độ ồn cực thấp và chỉ sử dụng các thành phần cao cấp trong cấu tạo của nó. Kết quả là bàn điều khiển cung cấp CMRR vượt trội và cho chất lượng âm thanh CADAC huyền thoại, sạch sẽ, trong suốt và giàu nhạc tính.
Tóm tắt tính năng
- Tận dụng hơn 50 năm di sản kỹ thuật CADAC huyền thoại
- Dải động rộng
- Sàn tiếng ồn thấp
- Bộ chuyển đổi Delta Sigma AD / DA 24-bit / 96 kHz

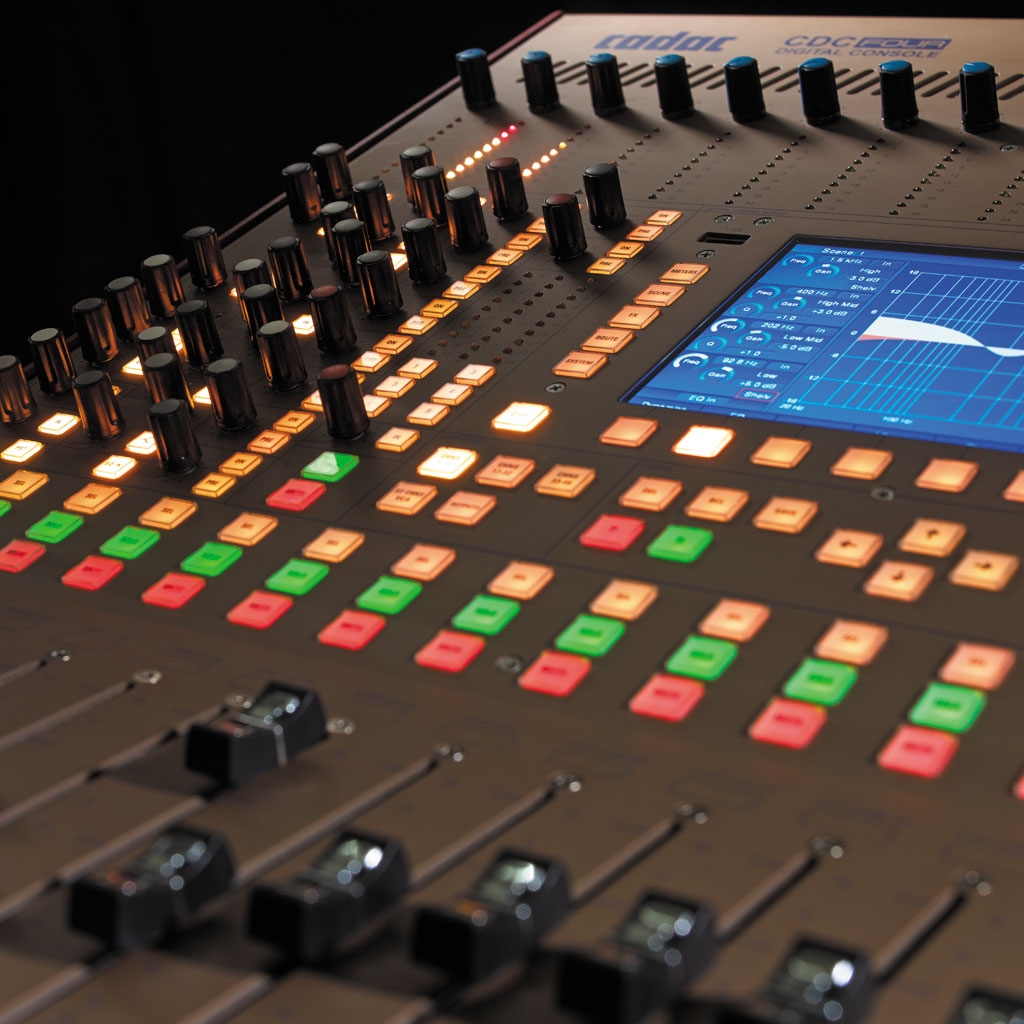

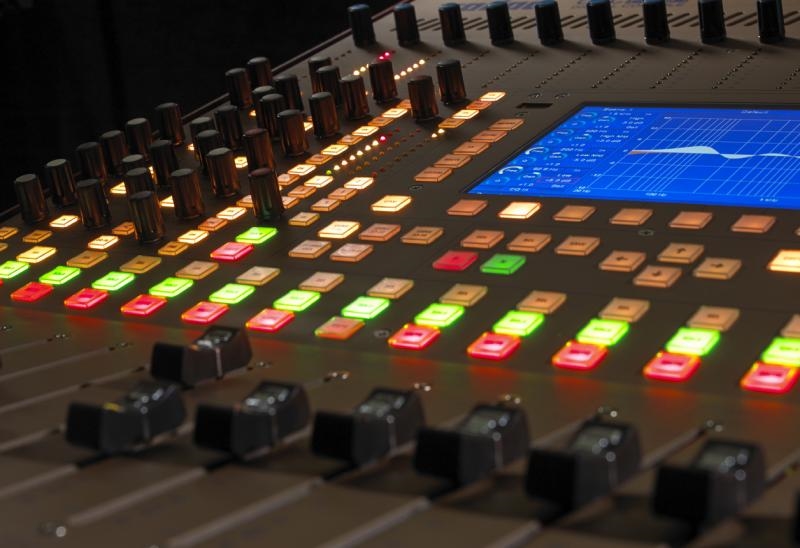

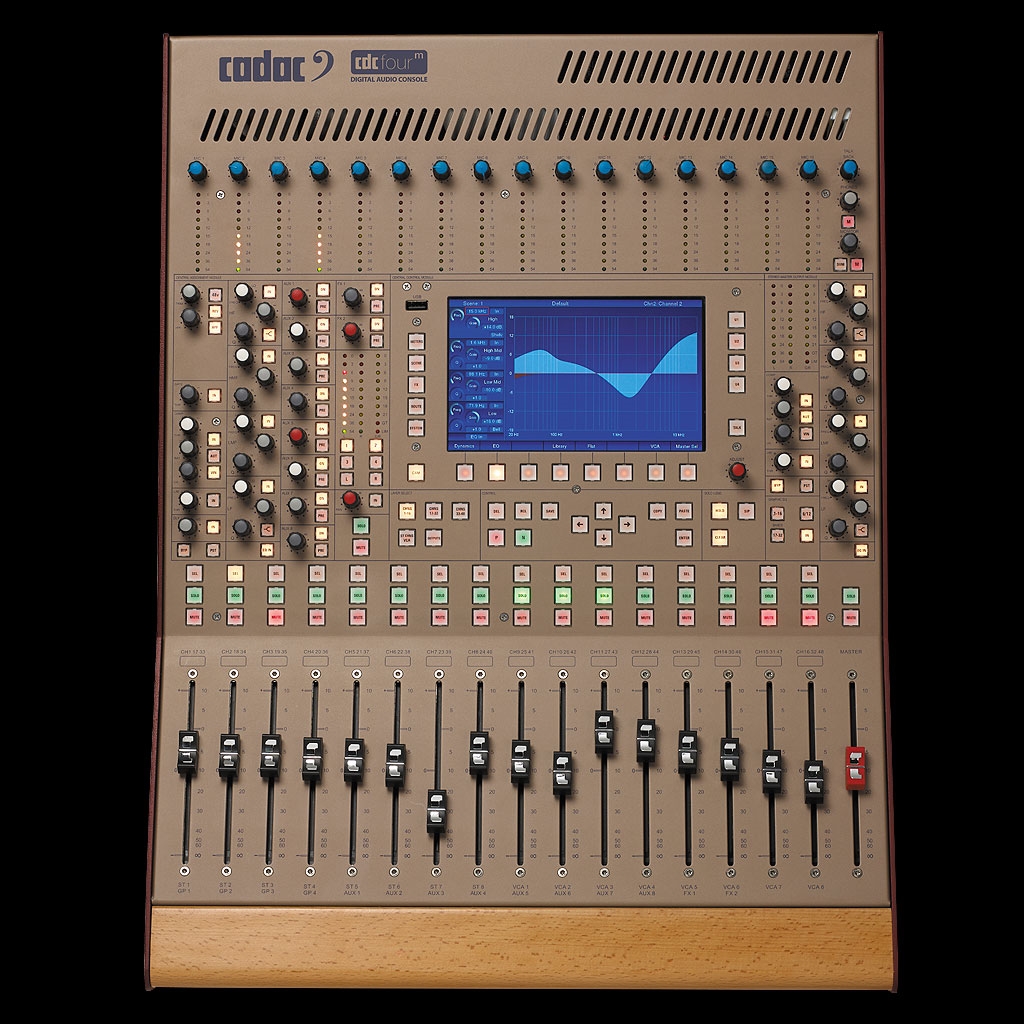

CDC four:m Screen

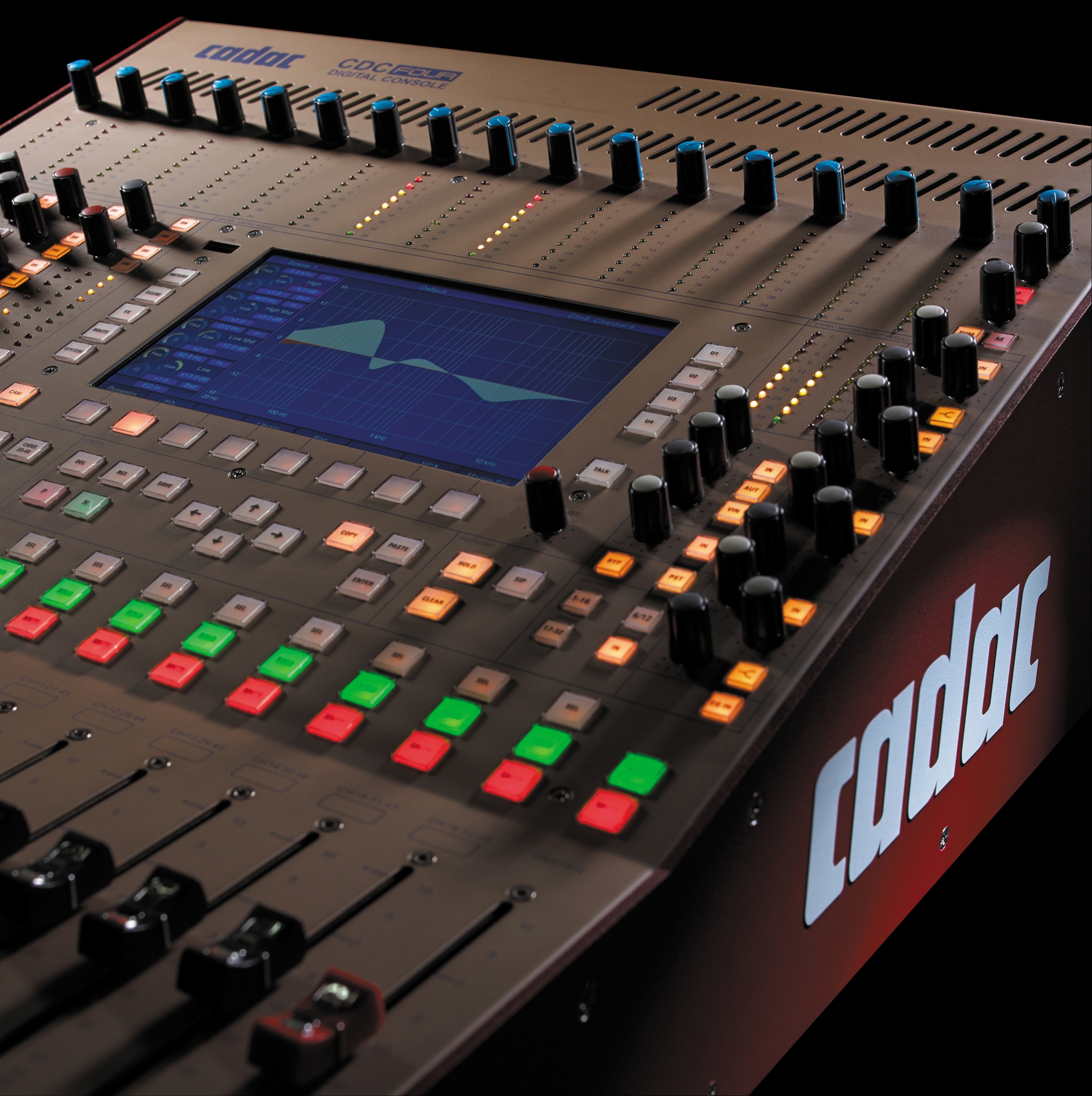

Màn hình màu TFT độ phân giải cao 7 inch, là trung tâm hiển thị các chế độ xem chi tiết của tất cả các thông số kênh cùng với điều khiển cảnh, bộ xử lý hiệu ứng, trạng thái MIDI, chỉnh sửa và điều khiển định tuyến.
Bộ mã hóa quay có thể cho phép thay đổi độ phân giải tốt bằng cách đẩy và xoay điều khiển. Định tuyến bus, Aux Pre/Post và dải động chi tiết được hiển thị trong màn hình; điều này để lại nhiều không gian hơn cho bảng điều khiển phía trước để truy cập nhanh vào các chức năng thời gian thực.
Tóm tắt tính năng
- Màn hình độ phân giải cao 7 inch
- Bộ mã hóa quay để truy cập và điều hướng nhanh chóng
Audio Quality
Mic-amp tương tự của CADAC đã được mọi người đánh giá là mic-amp cao cấp trong ngành.
Bản tóm tắt thiết kế cho một bàn điều khiển kỹ thuật số rất đơn giản và phù hợp với đặc tính của thương hiệu trong hơn 50 năm - trước hết là âm thanh.
Các bàn điều khiển kỹ thuật số của CADAC mang dấu ấn về nguồn gốc tương tự của chúng, có thể bắt nguồn từ sau J-Type huyền thoại hiện nay cho đến các bảng điều khiển cổ điển trong thời kỳ hoàng kim của các phòng thu. Hiệu suất âm thanh vẫn giữ được dải động rộng truyền thống và độ ồn thấp thông qua sự kết hợp của các thuật toán mô phỏng tín hiệu tương tự độc đáo và bộ chuyển đổi Delta Sigma AD / DA 24-bit / 96 kHz mới nhất.
Một điểm mấu chốt khác của âm thanh CADAC là sự chú ý đến quản lý độ trễ - một yếu tố chính trong hiệu suất âm thanh kỹ thuật số và được phần lớn các bàn điều khiển kỹ thuật số khác bỏ qua.
Tất cả các bàn điều khiển kỹ thuật số đều cần thời gian để xử lý âm thanh. Kết hợp các tín hiệu với các đường dẫn và xử lý khác nhau, hầu hết các bàn điều khiển kỹ thuật số khi tổng hợp nhiều tín hiệu sẽ bị lệch pha một phần. Bàn điều khiển kỹ thuật số CADAC có hệ thống quản lý độ trễ tự động mở rộng, quản lý tất cả định tuyến nội bộ và độ trễ xử lý liên quan, có nghĩa là tất cả các mẫu âm thanh được đồng bộ hóa trước khi tổng hợp, dẫn đến đồng nhất pha tuyệt đối ở tất cả các đầu ra.
CDC Eight, CDC Seven-s, CDC Six và CDC Five, CDC Four trên mạng Cadac’s MegaCOMMS có độ trễ dưới 0,4 mili giây, từ đầu vào tương tự trên sân khấu, thông qua bảng điều khiển, đến đầu ra tương tự trên sân khấu. Điều này làm cho chúng hoàn hảo để theo dõi in-ear cho các diễn viên dùng biểu diễn trên sân khấu. Tất cả các đầu vào và tất cả các đầu ra đều được căn chỉnh theo thời gian để có độ chính xác của mẫu - bất kể định tuyến hay vị trí của chúng trong mạng.
Tóm tắt tính năng
- Hơn 50 năm kiến thức về âm thanh CADAC
- Hệ thống quản lý độ trễ toàn diện và tự động
- Căn chỉnh thời gian tự động toàn diện
- Bộ chuyển đổi Delta Sigma AD / DA 24-bit / 96 kHz

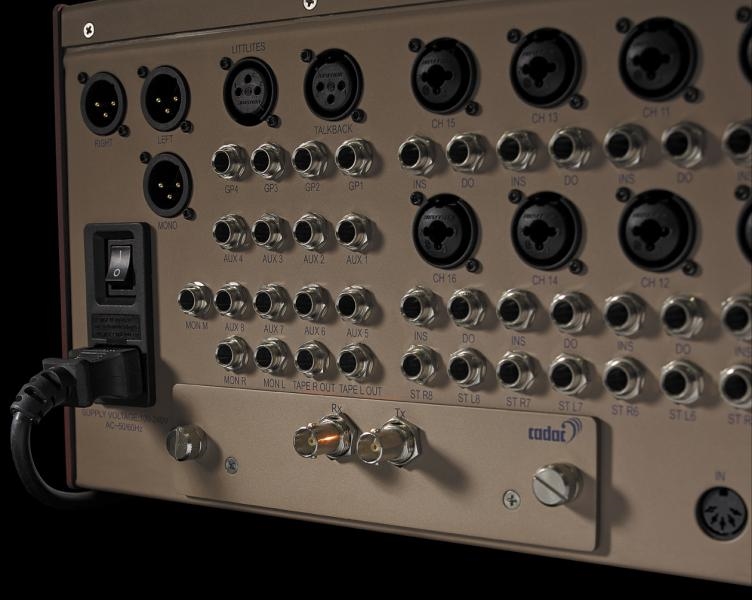

MegaCOMMS
Thẻ MegaCOMMS là giao diện âm thanh cho CDC Four: m cho phép các bàn điều khiển tận dụng lợi thế của giao thức âm thanh MegaCOMMS của CADAC. Thẻ tùy chọn cho phép CDC Four: m kết nối với phạm vi hộp sân khấu của CADAC cho phép số lượng đầu vào tăng lên 64 cùng với, tối đa 26 đầu ra trên sân khấu. Thẻ chỉ đơn giản là khe cắm ở phía sau của bảng điều khiển và kết nối với hộp sân khấu thông qua 2 dây cáp đồng trục dài tới 150 mét (492 feet). Điều này đáp ứng gọn gàng với nhu cầu về đa lõi tương tự nặng, cồng kềnh và đắt tiền.
Tóm tắt phần cứng
- Kết nối CDC Four: m với hộp sân khấu Cadac MegaCOMMS
- Cho phép hộp sân khấu Stage box cách bàn điều khiển lên đến 150 mét / 492 feet
- Cho phép kết nối với bộ định tuyến MegaCOMMS và cầu nối mạng âm thanh
- Plug-and-play đơn giản
Integration
Bằng cách sử dụng thẻ giao diện MegaCOMMS, CDC Four: m cũng có thể tận dụng một trong hai cầu nối mạng âm thanh của CADAC; CDC MC MADI hoặc CDC MC Dante. Điều này cho phép CDC bốn: m được tích hợp vào mạng âm thanh MADI hoặc Dante của bên thứ ba.
Bộ chuyển đổi MC MADI sẽ cho phép bạn truyền các kênh đầu vào tới DAW của mình (với giao diện máy tính thích hợp) và tạo các bản ghi nhiều rãnh một cách nhanh chóng và dễ dàng. Ghi âm có thể được thực hiện ở tốc độ lấy mẫu MADI 48 kHz tiêu chuẩn hoặc 96 kHz cho các ứng dụng đòi hỏi khắt khe hơn. Sau đó, các bản ghi nhiều bản nhạc có thể được phát lại thông qua CDC Four: m để phối lại hoặc để "kiểm tra âm thanh ảo" khi nghệ sĩ trực tiếp không có mặt.
Tóm tắt tính năng
- Tích hợp MADI qua cầu mạng CDC MC MADI
- Tích hợp Dante thông qua cầu nối mạng CDC MC Dante
- Liên kết quang thông qua CDC MC Cầu quang
CDC MC MADI
CDC MC MADI là cầu nối mạng âm thanh MADI đến MegaCOMMS cho phép tích hợp liền mạch các luồng âm thanh MADI vào mạng âm thanh MegaCOMMS. Thiết bị 1U có thể hoạt động ở tần số 96 kHz hoặc 48 kHz và có thể xử lý lên đến 64 đầu vào và đầu ra và được trang bị 128 kênh SRC cũng như đồng hồ từ độc lập của riêng nó.
MC MADI là tiêu chuẩn với các PSU kép lý tưởng cho các ứng dụng quan trọng. Các kết nối âm thanh MADI được xử lý thông qua đồng trục và quang học. Để hỗ trợ việc định cấu hình mạng MegaCOMMS, các cổng đồng trục của thiết bị phát sáng màu đỏ hoặc xanh lam đối với Rx (nhận) hoặc Tx (truyền) - một lợi ích thực sự để tăng tốc thiết lập nhanh.
Specifications
General Specifications
CDC four:m

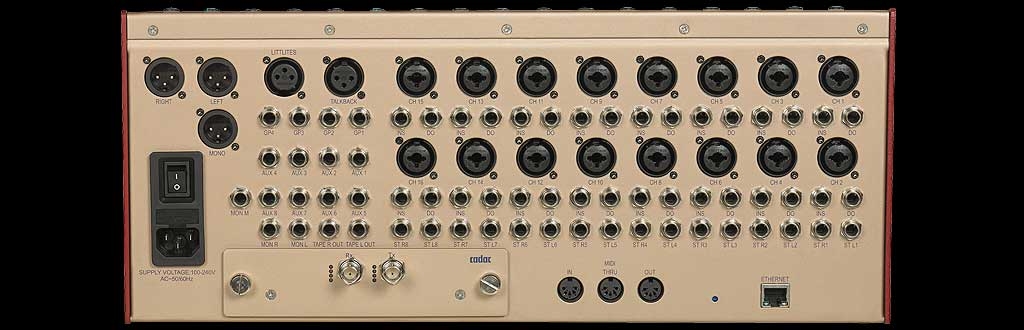

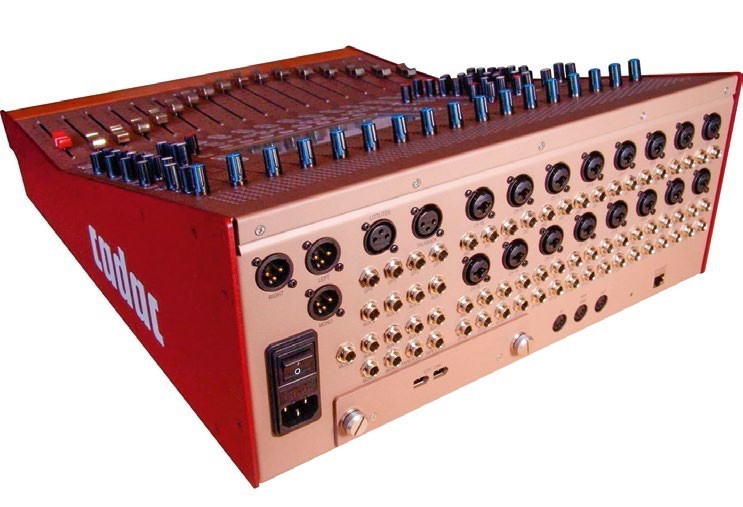

Features Connector
Input (totals) 41
Mic/Line Inputs with insert (Local I/O) 16 3 pin female XLR or 1/4 inch jack socket
Additional Mic Input (Optional I/O Rack) Up to 32 3 pin female XLR
Busses (total) 27
Subgroups 4
Aux 8
Stereo Effects Bus (internal only) 2
Aux switchable Pre/Post fader 8
Master LR 2
AFL (stereo) 2
PFL (Mono) 1
Output (totals) 36
Subgroups 4 1/4 inch jack socket
Aux Outputs 8 1/4 inch jack socket
Master Stereo Output with Inserts 2 3 pin male XLR
Master Mono 2 3 pin male XLR
Stereo Monitor Out 2 1/4 inch jack socket
Mono Monitor Out 1 1/4 inch jack socket
Direct Output 16 1/4 inch jack socket
Stereo Headphones 1 1/4 inch jack socket
Matrix
Matrix 6 x 4 on the outputs of CDC I/O 3216 when connected
Digital Interface – MegaCOMMS
Sample Frequency 96 kHz
Bit Depth 24-bit
Specification
Channels 16 mono + 8 stereo (Console only)
48 mono + 8 Stereo (Console + CDC I/O 3216)
Auxiliaries 8
Subgroups 4
Stereo Effects Return 2
Input Impedance 1k2 (Mic) on XLR or
10K (Line) on Jack Socket
Nominal Input Level +9 dBu (-12 dBFS)
Max. Input Level +21 dBu (0 dBFS)
Max. Output Level +21 dBu (0 dBFS)
Mic Amp CMRR Better than 50 dB
Signal to Noise Better than 100 dB
Equivalent Input Noise (EIN) 128 dB
Dynamic Range 114 dB
THD 0.01%
Frequency Response 20 Hz ~ 40 kHz
Crosstalk Better than -100 dB
Phase Response Less than 10 degree at 20 Hz
Digital Specification
AD/DA Converters 24-bit
DSP Resolution 40-bit floating point
Sample Frequency 96 kHz
CDC four:m
Dimensions:
480mm wide (18.89”) x 179.6mm (7.07”) high x 578.1mm (22.76”) deep
Weight:
14.8 kg / 32.63 lb

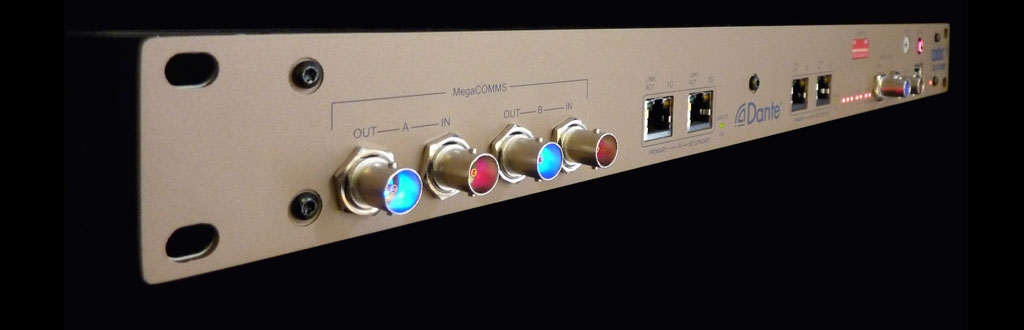

CDC MC Dante
CDC MC Dante là cầu nối mạng âm thanh 1U Dante đến MegaCOMMS cho phép các thiết bị Dante được kết hợp với mạng âm thanh MegaCOMMS. Thiết bị có thể hoạt động ở tần số 96 kHz hoặc 48 kHz và có thể xử lý tới 64 đầu vào và đầu ra.
MC Dante cũng có 128 kênh SRC cũng như đồng hồ từ độc lập của riêng nó với các kết nối âm thanh thông qua đồng trục cộng với PSU kép làm tiêu chuẩn để thêm yên tâm khi sử dụng trong các ứng dụng quan trọng. Như với thiết bị CDC MC MADI, các cổng đồng trục phát sáng màu đỏ hoặc xanh lam đối với Rx (nhận) hoặc Tx (truyền) - cho phép cấu hình mạng MegaCOMMS nhanh chóng và chính xác, đặc biệt là trong điều kiện ánh sáng yếu.
Tóm tắt phần cứng
- Cầu mạng âm thanh 1U MC Dante
- Hoạt động 96 kHz hoặc 48 kHz
- Lên đến 64 đầu vào và đầu ra
- Kết nối âm thanh đồng trục và RJ45
- Đồng bộ hóa đồng hồ từ độc lập
- Các cổng đồng trục của mạng MegaCOMMS phát sáng màu đỏ hoặc xanh lam cho Rx (nhận) hoặc Tx (truyền)
- PSU kép

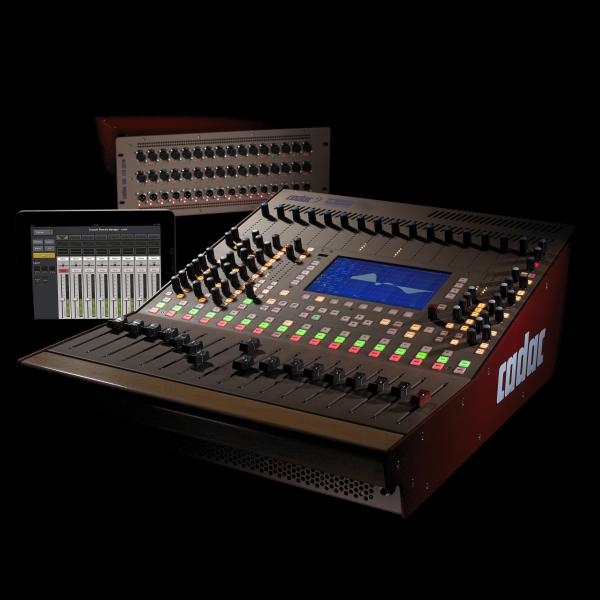

I/O Expansion
Hộp sân khấu Stage box được kết nối với CDC Four: m thông qua thẻ MegaCOMMS cho phép bàn điều khiển tận dụng giao thức mạng âm thanh MegaCOMMS có độ trễ thấp độc quyền của CADAC.
CDC I / O 3216 có thể được đặt cách bàn điều khiển tới 150 mét (492 feet) chỉ bằng một cặp cáp đồng trục.
Khi CDC I / O 3216 được sử dụng cùng với CDC fOUR: m, các đầu ra ma trận 6 x 4 của bảng điều khiển, với GEQ, PEQ và dải động, có sẵn trên các đầu ra của hộp sân khấu.
Mic-pres có thể được điều khiển từ xa từ bàn điều khiển và đầu ra cũng có thể được chỉ định từ bàn điều khiển. Để hoàn thành giao diện người dùng, có tín hiệu hiện diện, clip và chỉ báo nguồn ảo cộng với chỉ báo tắt tiếng cho các đầu ra.
Tóm tắt phần cứng
- Cấu hình cố định 4U
- Cung cấp thêm 32 đầu vào mic / line CADAC trên sân khấu
- Cung cấp 16 line đầu ra trên sân khấu
- Ma trận 6 x 4 trên các đầu ra khi được sử dụng với CDC Four: m
- Cổng MegaCOMMS đơn
