CADAC _ CDC I/O 3216
Overview
CDC I / O 3216 là đơn vị cấu hình cố định 4U có 32 đầu vào tương tự mic / line và 16 đầu ra tương tự XLR. Hộp sân khấu được kết nối với bàn điều khiển bằng cách sử dụng giao thức mạng âm thanh MegaCOMMS có độ trễ thấp độc quyền của CADAC. CDC I / O 3216 có thể được đặt cách bàn điều khiển tới 150 mét (492 feet) chỉ bằng một cặp cáp đồng trục.
Mic-pres có thể được điều khiển từ xa từ bàn điều khiển và đầu ra cũng có thể được chỉ định từ bản điều khiển. Để hoàn thành giao diện người dùng, có tín hiệu hiện diện, clip và chỉ báo nguồn ảo cộng với chỉ báo tắt tiếng cho các đầu ra.
Features Overview
- Cấu hình cố định 4U
- Cung cấp thêm 32 đầu vào mic / line CADAC trên sân khấu
- Cung cấp 16 line đầu ra trên sân khấu

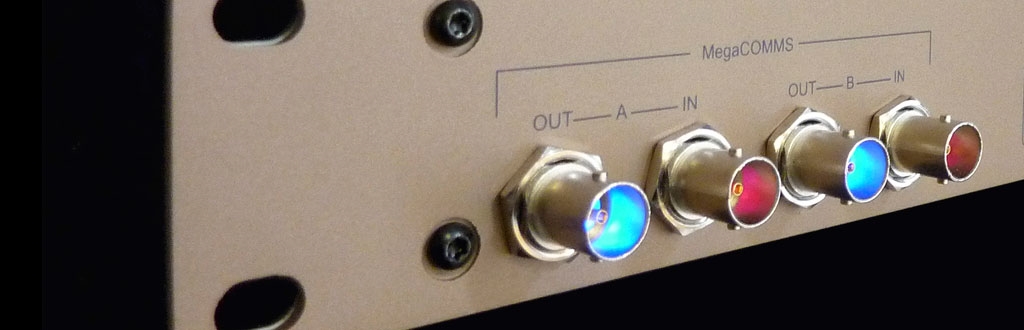

- Một cặp cổng MegaCOMMS

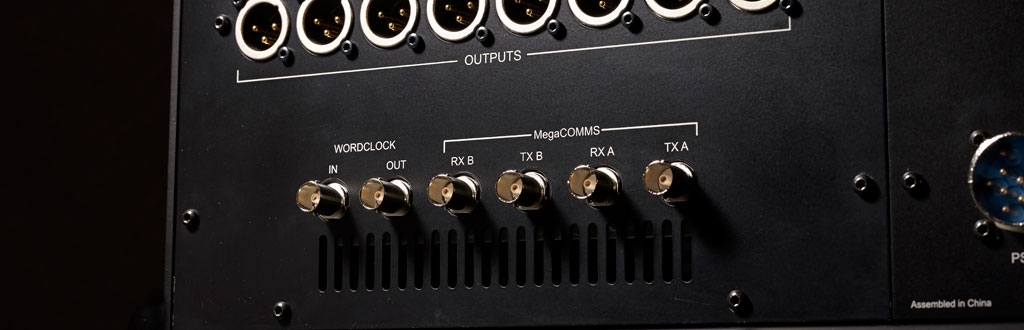

MegaCOMMS
MegaCOMMS
Mạng âm thanh kỹ thuật số MegaCOMMS của CADAC đã được thiết kế để đáp ứng yêu cầu của các ứng dụng khó khăn nhất. MegaCOMMS là một hệ thống TDM (ghép kênh phân chia theo thời gian) mạnh mẽ. Dữ liệu điều khiển được nhúng trong luồng dữ liệu, do đó không có kênh âm thanh nào phải hy sinh cho mục đích này. Băng thông cao có sẵn có nghĩa là việc triển khai MegaCOMMS hiện tại có thể mang 128 kênh âm thanh 24-bit, 96 kHz, cộng với dữ liệu điều khiển, cộng với đồng hồ, hai chiều, lên đến 150 mét thông qua một cặp cáp đồng trục RG-6.
Ngoài dữ liệu âm thanh và điều khiển, MegaCOMMS cung cấp phân phối đồng hồ chính xác, căn chỉnh theo pha, bằng cách nhúng các điểm đánh dấu thời gian vào luồng dữ liệu. Điều này cho phép đồng bộ hóa đáng tin cậy, ít chập chờn của tất cả các thành phần phần cứng trong mạng.
Cách triển khai đơn giản nhất của mạng MegaCOMMS là cấu hình hộp giao diện điều khiển-stagebox đơn giản. Trong ứng dụng này, bàn điều khiển cung cấp đồng hồ và hộp sân khấu sẽ tự đồng bộ hóa khi các kết nối được thực hiện. Tổng độ trễ truyền qua hệ thống cho hệ thống này, bao gồm tất cả quá trình xử lý bảng điều khiển và chuyển đổi A-D / D-A là 37 mẫu đáng kinh ngạc (@ 96 kHz), hoặc chỉ dưới 400us. Điều này so sánh với độ trễ lan truyền nhiều mili giây thường thấy trong hầu hết các hệ thống tương tự khác.
Đối với các mạng âm thanh thực, lớn hơn, cần có bộ định tuyến MegaCOMMS cung cấp khả năng đồng bộ hóa xung nhịp thấp và khả năng định tuyến linh hoạt cho tối đa 3072 kênh âm thanh 24-bit, 96 kHz. Việc bổ sung một bộ định tuyến vào một hệ thống chỉ thêm một mẫu bổ sung (khoảng 10us) độ trễ lan truyền. MegaCOMMS cũng có khả năng cung cấp tính năng tự động ngắt kết nối dự phòng cho các kết nối dự phòng, do đó mang lại sự an tâm cho các ứng dụng quan trọng. Hầu hết các thiết bị CADAC MegaCOMMS (bàn điều khiển, hộp sân khấu khổ lớn và cầu nối mạng) đều hỗ trợ kết nối dự phòng kép, với khả năng tự động thay đổi liền mạch trong trường hợp cáp bị hỏng.

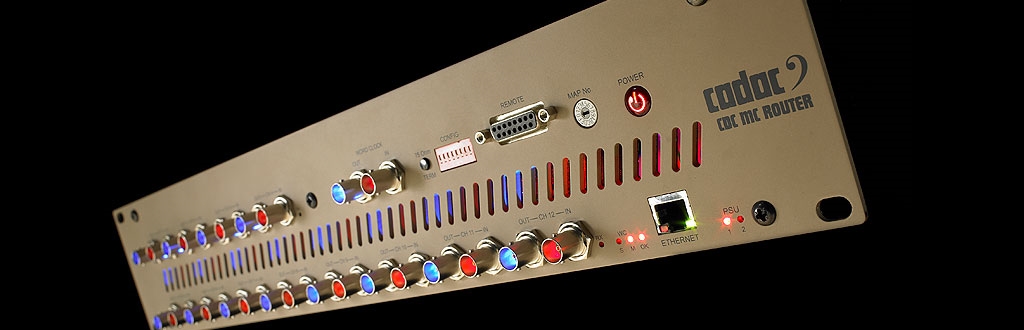

“Trung tâm” phần cứng cho một mạng quy mô lớn là bộ định tuyến CADAC MegaCOMMS - Bộ định tuyến CDC MC. Thiết bị này có 12 cặp (gửi và trả) cổng MegaCOMMS, dễ dàng nhận dạng từ ổ cắm BNC được mã hóa màu phát sáng. Bộ định tuyến MegaCOMMS có thể kết nối tới 12 thiết bị MegaCOMMS và thiết bị MegaCOMMS có thể là bàn điều khiển, hộp sân khấu hoặc cầu nối mạng.

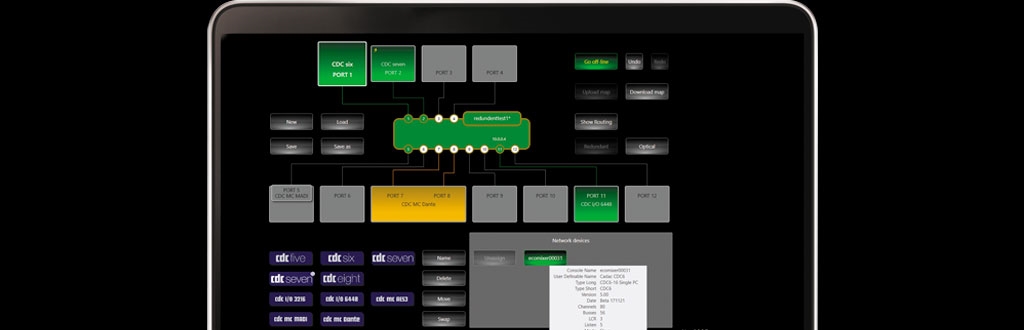

Bộ định tuyến CDC MC kết hợp với phần mềm điều khiển của nó, NetCOMMS, cho phép tạo ra các mạng MegaCOMMS mạnh mẽ một cách nhanh chóng và trực quan. Qua PC thông qua giao diện người dùng đồ họa đơn giản Bản đồ bộ định tuyến có thể được tạo, chỉnh sửa và lưu trước khi tải lên Bộ định tuyến CDC MC thông qua kết nối Ethernet hoặc như một phần của mạng không dây.
Bộ định tuyến CDC MC cũng có chức năng hữu ích là cung cấp "bù khuếch đại" trong đó nếu bất kỳ bộ khuếch đại micrô được kết nối nào được điều chỉnh độ lợi tương tự, bộ định tuyến sẽ tự động bù cho sự thay đổi mức âm thanh đối với bất kỳ và tất cả các thiết bị khác được kết nối. Quá trình bù độ lợi này chỉ cần một mẫu duy nhất (khoảng 10us.) Để bộ định tuyến thực hiện các điều chỉnh cần thiết và do đó, hoàn toàn không nghe được khi hoạt động. Cơ sở này cho phép chia sẻ đầu vào tương tự của hộp giai đoạn giữa một số bàn điều khiển và để nhiều bàn điều khiển được kết nối với một bộ I / O chung để cung cấp nhiều hệ thống trộn hoặc nhiều hệ thống dự phòng kép hoàn toàn. Trong các ứng dụng quy mô lớn này, bộ định tuyến MegaCOMMS cung cấp đồng hồ cho tất cả các bàn điều khiển và thiết bị I / O.

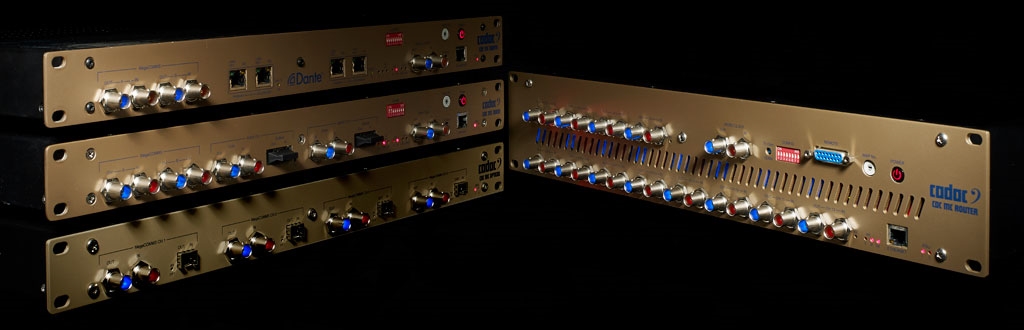

CADAC cũng đã thiết kế các thiết bị cầu nối mạng để cho phép MegaCOMMS kết nối với các giao thức khác. Các cầu nối mạng có nguồn điện dự phòng kép và kết nối dự phòng kép với các đơn vị MegaCOMMS khác, cũng như chuyển đổi tốc độ mẫu không đồng bộ sang các giao thức phổ biến khác như MADI (AES10), qua CDC MC MADI Newtork Bridge và DANTE qua Cầu mạng CDC MC Dante.
Mạng MegaCOMMS có tốc độ 96 kHz, nhưng CADAC cung cấp SRC (bộ chuyển đổi tốc độ mẫu) sang các tốc độ đồng hồ khác và chuyển đổi sang các giao thức được chấp nhận rộng rãi hơn như MADI và Dante.
Specification
Power Requirements
Voltage: 100 V A/C to 240 V A/C. ±10%
Frequency: 50 Hz to 60 Hz
Consumption: <300W
Dimensions
Height: 178mm
Width: 482.6mm – 19”
Depth: 250mm
Weight
Net approx.: TBA kg / TBA lb
Shipping approx.: TBA kg / TBA lb
