GIẢI PHÁP - Phát thanh báo động & liên lạc khẩn cấp

Vì sao một hệ thống sơ tán không bao giờ được phép đứng một mình

Một giọng nói không biết rằng đang có cháy thì chỉ là một dàn loa. Trí thông minh của hệ thống sơ tán không nằm ở những chiếc loa trên trần, mà nằm ở khả năng biết, ngay khoảnh khắc một đầu báo dưới tầng ba kích hoạt, chính xác phải nói gì, nói với khu vực nào, và nói vào lúc nào, mà không cần ai bấm nút.

Trong các bài trước của tuyến này, chúng tôi đã nói về cách làm cho thông báo nghe rõ và cách giữ cho hệ thống sống sót khi từng phần của nó hỏng. Bài viết này nói về điều khiến tất cả những thứ đó trở nên có ý nghĩa: sự kết nối giữa hệ thống âm thanh và hệ báo cháy. Một hệ thống sơ tán tách rời khỏi hệ báo cháy giống như một người lính cứu hỏa bịt tai, dù khỏe đến đâu cũng vô dụng nếu không nghe được tiếng kêu cứu.

Bộ não và giọng nói

Hãy phân vai cho rõ. Hệ báo cháy là bộ não, nhiệm vụ của nó là phát hiện. Trung tâm báo cháy, đạt chuẩn EN 54-2, nhận tín hiệu từ các đầu báo và xác định nơi nào đang có sự cố. Hệ thống âm thanh là giọng nói, nhiệm vụ của nó là nói ra mệnh lệnh mà bộ não đã quyết. Theo đúng định nghĩa trong bộ tiêu chuẩn EN 54, một hệ thống âm thanh dùng cho sơ tán phát đi thông báo khẩn cấp một cách tự động dưới sự điều khiển của hệ báo cháy, hoặc thủ công, hoặc cả hai. Chế độ tự động là mặc định, không phải tùy chọn.

Một hệ thống chờ tới khi có người tình cờ phát hiện đám cháy rồi mới chạy đi tìm micro đã đánh mất chính những phút quý giá nhất, đúng khoảng thời gian trước di chuyển mà chúng tôi đã phân tích ở bài mở đầu tuyến. Sự tích hợp với hệ báo cháy chính là thứ xóa bỏ độ trễ con người đó, biến một tín hiệu phát hiện thành một mệnh lệnh bằng giọng nói trong vài giây, không cần ai có mặt.

Đường nối giữa hai hệ thống phải được giám sát

Chỗ hai hệ thống bắt tay nhau cũng chính là một điểm có thể hỏng, và đây thường là nơi các dự án tích hợp đổ vỡ trong im lặng. Vì lý do đó, tiêu chuẩn EN 54-16 buộc đường tín hiệu nối giữa trung tâm báo cháy và thiết bị điều khiển âm thanh phải được giám sát liên tục: một sự đứt mạch hay chập mạch trên đường nối này phải được phát hiện và chỉ thị, và sự hỏng hóc của đường nối không được phép âm thầm làm tê liệt hệ thống âm thanh. Đây chính là nguyên tắc chịu lỗi từ bài trước, kéo dài ra tới đúng cái đường ranh giới mong manh giữa hai hệ thống. Tiêu chuẩn không bỏ mặc mối nối, nó canh giữ mối nối.

Logic nhân quả: ai báo, nói gì, nói với ai

Trái tim của sự tích hợp là một thứ gọi là ma trận nhân quả, tức một bản đồ được lập trình sẵn quy định mỗi vùng phát hiện cháy sẽ kích hoạt thông báo nào, tại những vùng loa nào. Một đầu báo ở tầng bảy không phát đi câu có cháy ở tầng bảy ra khắp tòa nhà, mà kích hoạt đúng kịch bản đã thiết kế cho khu vực đó. Bản đồ này không phải thứ ngẫu hứng tại hiện trường, nó được thiết kế từ trước, ghi thành tài liệu, kiểm tra khi nghiệm thu, và là thứ mà một nhà tư vấn tỉnh táo nên yêu cầu được xem trước khi ký. Một hệ thống tích hợp tốt là một hệ thống mà người ta có thể chỉ vào ma trận đó và nói chính xác điều gì sẽ xảy ra khi đầu báo kia kêu.

Sơ tán theo giai đoạn

Trong một tòa nhà cao tầng, việc cho toàn bộ mọi người di tản cùng lúc đôi khi nguy hiểm hơn cả đám cháy, vì cầu thang sẽ tắc nghẽn và biến thành điểm chết. Vì vậy hệ thống dùng cơ chế sơ tán theo giai đoạn, một phương thức di tản trong đó các phần khác nhau của công trình được sơ tán theo một trình tự có kiểm soát, phần được cho là nguy hiểm nhất đi trước. Tầng xảy ra cháy và tầng ngay phía trên nhận thông báo sơ tán, các tầng lân cận nhận thông báo cảnh báo và chờ, phần còn lại tạm thời hoạt động bình thường rồi được nâng cấp cảnh báo theo trình tự.

Tiêu chuẩn EN 54-16 quy định sơ tán theo giai đoạn như một chức năng có yêu cầu cụ thể, và toàn bộ quá trình này diễn ra tự động theo ma trận nhân quả. Đây cũng chính là lý do cáp chống cháy ở bài kiến trúc chịu lỗi phải sống đủ lâu, vì tầng cuối cùng trong chuỗi giai đoạn có thể cần thêm nhiều phút mới tới lượt thoát. Hệ thống còn có thể cài một khoảng trễ ngắn cho nhân viên kịp xác minh trước khi phát lệnh di tản hàng loạt, nhưng tiêu chuẩn giới hạn khoảng trễ này trong một mức tối đa và luôn cho phép một thao tác tay vượt qua nó để sơ tán tức thì khi cần.

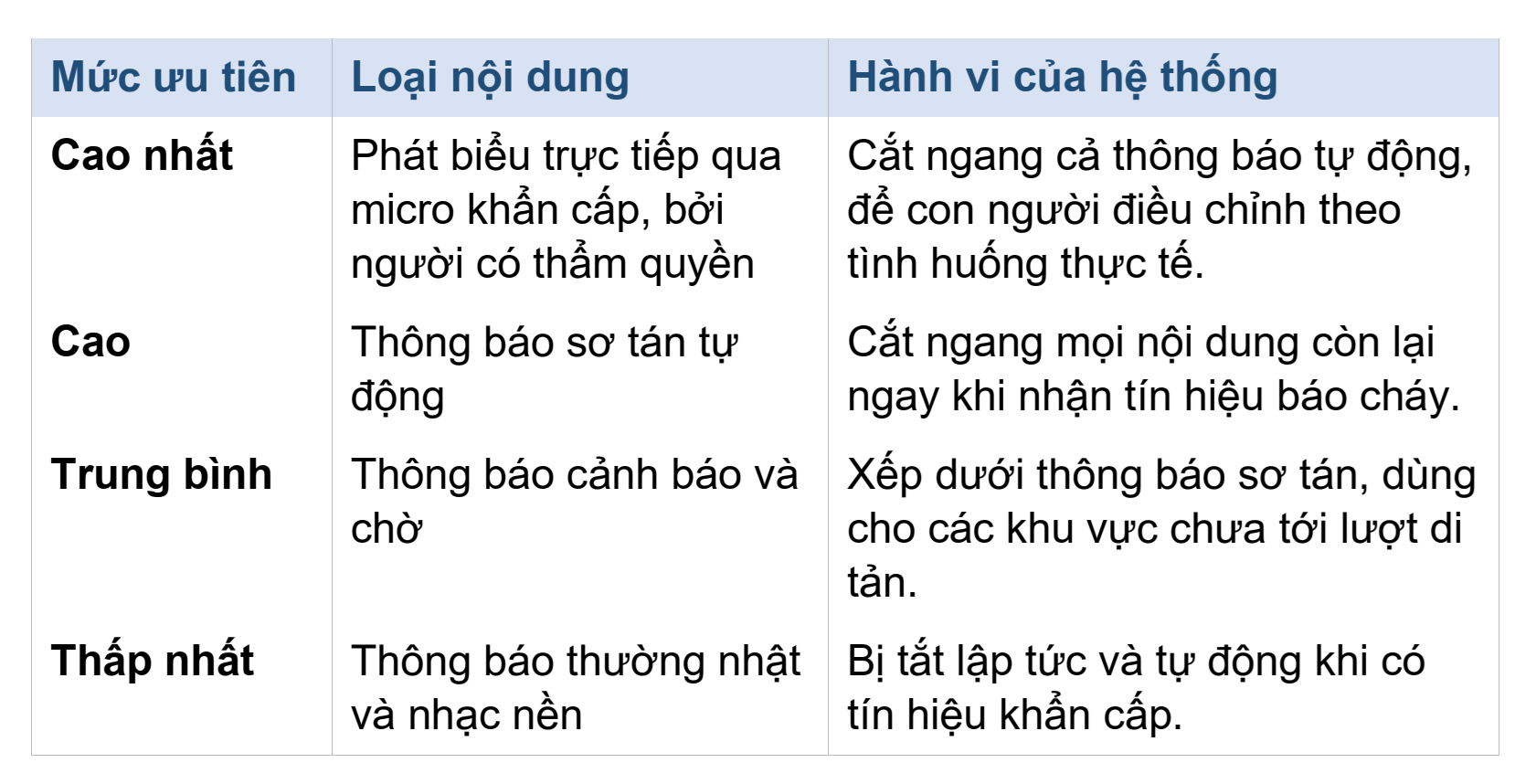

Trật tự ưu tiên tuyệt đối

Một hệ thống tích hợp đúng cách vận hành theo một trật tự ưu tiên nghiêm ngặt, nơi thông báo sơ tán đứng trên mọi nội dung khác. Khoảnh khắc tín hiệu báo cháy tới, bản nhạc nền tắt và kênh phát được nhường ngay cho thông báo khẩn cấp, tự động, không cần can thiệp. Trên cả thông báo tự động là con người được huấn luyện: một micro khẩn cấp cho phép nhân viên có thẩm quyền phát biểu trực tiếp, điều chỉnh nội dung theo tình huống đang diễn ra, và tiêu chuẩn quy định rõ ai được phép làm việc này thông qua các cấp truy cập. Các chức năng thường nhật như phát thanh thông báo và nhạc nền nằm ở đáy của trật tự này, và không bao giờ được phép chen vào chức năng an toàn sinh mạng.

Phối hợp với hệ quản lý tòa nhà

Tín hiệu báo cháy không chỉ nói, nó còn ra lệnh. Trong một tòa nhà được phối hợp tốt, cùng một sự kiện phát hiện cháy sẽ điều khiển quạt và van điều áp chống tụ khói, đưa thang máy về tầng an toàn, mở khóa các cửa kiểm soát trên đường thoát nạn, và chuyển chế độ chiếu sáng. Cần nói cho rõ phạm vi: những hành động cơ điện đó do hệ báo cháy ra lệnh và hệ quản lý tòa nhà thực thi, còn hệ thống âm thanh là một thành viên trong dàn nhạc phối hợp ấy, chịu trách nhiệm phần mệnh lệnh bằng giọng nói. Việc thiết kế để thông báo bằng giọng nói, thang máy, cửa thoát và hệ chống khói cùng hành động ăn khớp nhau là phần việc liên ngành khó nhất, và là nơi một đơn vị tích hợp nắm nhiều chuyên môn dưới một mái nhà có lợi thế thật sự.

Vai trò của Bá Hùng

Tích hợp là nơi các hệ thống từ nhiều nhà cung cấp và nhiều chuyên ngành khác nhau buộc phải đồng thuận, và là nơi phần lớn dự án thất bại, không phải vì một thiết bị nào kém, mà vì không ai đứng ra làm chủ các mối nối. Vai trò của Bá Hùng với tư cách kiến trúc sư giải pháp chính là làm chủ những mối nối đó: thiết kế ma trận nhân quả, chỉ định đường giao diện được giám sát tới trung tâm báo cháy, phối hợp với hệ quản lý tòa nhà và các nhà thầu cơ điện, rồi kiểm tra toàn bộ kịch bản phối hợp khi nghiệm thu và lưu lại thành hồ sơ theo hệ thống quản lý chất lượng ISO 9001 mà công ty duy trì liên tục từ năm 2011.

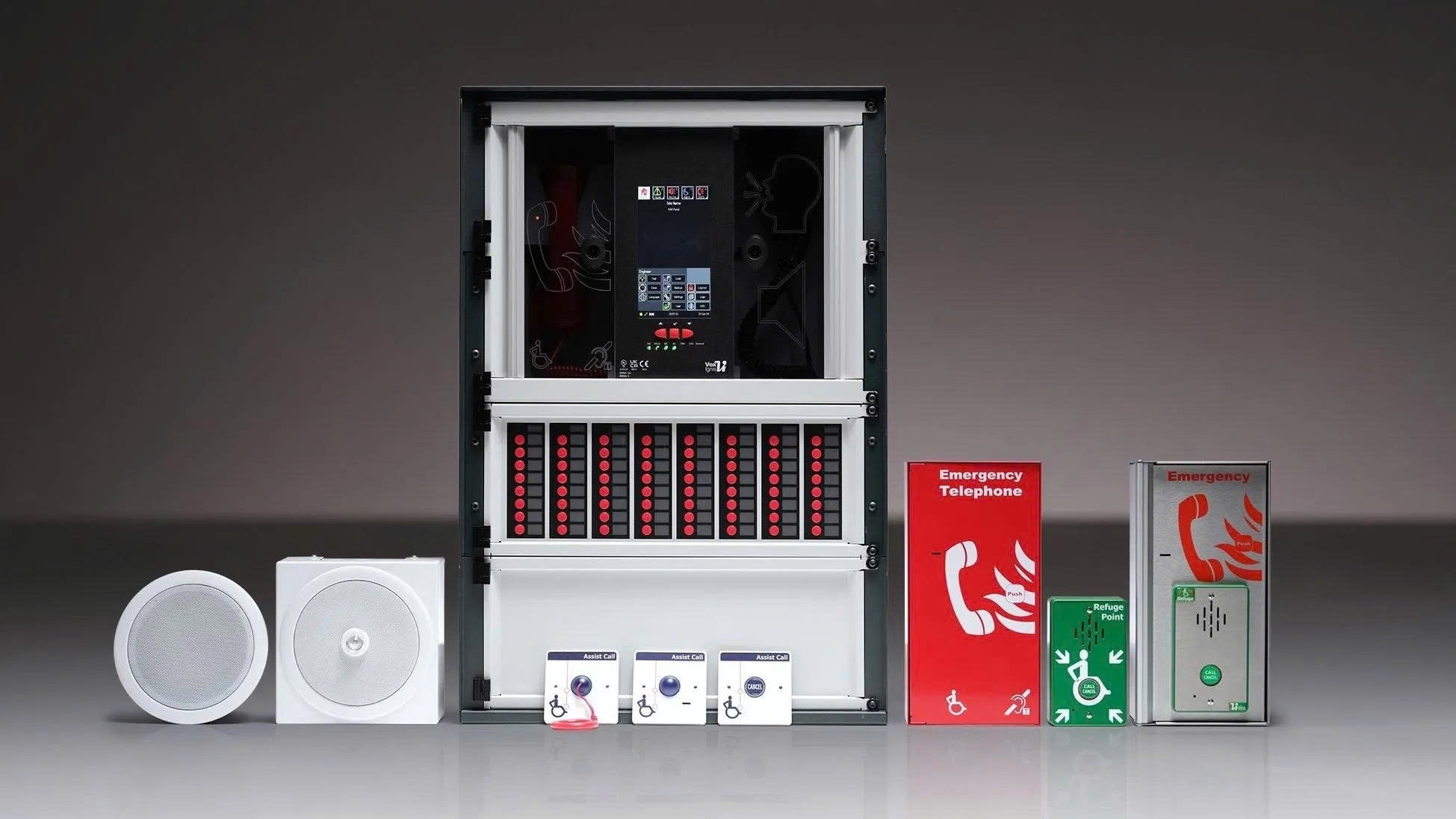

Thiết bị nền tảng đến từ đối tác công nghệ G7, sản xuất tại G7, với thiết bị điều khiển âm thanh đạt chứng nhận EN 54 và kết nối tới trung tâm báo cháy chuẩn EN 54-2 qua các giao diện chuẩn hóa, được giám sát. Bề rộng các chuyên môn mà Bá Hùng nắm giữ, từ âm thanh, hạ tầng mạng, điều khiển thông minh đến hệ thống tòa nhà, giúp các hệ thống này được thiết kế để nói chuyện với nhau ngay từ đầu, thay vì được ghép lại một cách chắp vá ở phút cuối.

Kết: biết lắng nghe đám cháy, không phải chỉ biết phát thanh

Một chiếc loa không biết rằng đang có cháy thì cũng chỉ là một món đồ nội thất. Toàn bộ giá trị của một hệ thống sơ tán nằm ở những kết nối vô hình giữa sự phát hiện và lời nói, ở ma trận quyết định điều phải nói, ở trật tự ưu tiên làm im bặt tiếng nhạc đúng vào giây phút cần thiết.

Thước đo của sự tích hợp không phải là hệ thống kêu to ra sao, mà là nó có biết khi nào phải lên tiếng và phải nói gì hay không. Đây là một hệ thống biết lắng nghe đám cháy, không phải chỉ biết phát thanh.
