Nhà hát opera và concert hall cấp quốc gia, nhà hát kịch hiện đại, nhà hát truyền thống (tuồng, chèo, cải lương, múa rối nước, dân ca, ca trù), sân khấu nhỏ và black box studio theater, sân khấu outdoor và festival venue, sân khấu trong khu phức hợp giải trí, sân khấu lưu động phục vụ tour của đoàn nghệ thuật. Tất cả các mô hình này có một đặc điểm chung: bức tường thứ tư là sản phẩm vô hình mà nghệ sĩ và đội kỹ thuật cùng xây dựng mỗi đêm. Khán giả mua vé không phải để xem dàn loa, không phải để xem hệ chiếu sáng, không phải để xem màn LED. Họ mua vé để quên rằng họ đang ở trong nhà hát trong khoảng hai tiếng. Bài viết này dành cho lớp tín hiệu nhạy hỗ trợ vận hành đêm diễn, phạm vi đơn pha 220V đến 16 ampe.

Tám giờ ba mươi tối, đêm premiere của vở nhạc kịch

Một nhà hát flagship tại Hà Nội. Đêm premiere của một vở nhạc kịch mới đầu tư hơn mười tám tháng dàn dựng. Diễn viên chính là một ca sĩ pop có tên tuổi đang chuyển sang diễn xuất sân khấu lần đầu. Hai mươi tám diễn viên ensemble, dàn nhạc giao hưởng mười sáu người trong orchestra pit, dàn hợp xướng tám người ngoài cánh gà.

Khán phòng gần như kín ghế. Hàng ghế đầu có một số nhà sản xuất và nhà đầu tư đã rót vốn cho dự án. Hàng ghế thứ ba có ba phóng viên văn hoá của các tờ báo lớn và một cây bút phê bình sân khấu có ảnh hưởng. Khu vực giữa khán phòng có nhiều khán giả đã mua vé từ hai tháng trước qua các kênh phân phối. Trên tầng hai có một số đại sứ văn hoá đến dự theo lời mời. Tất cả đang chờ Act 2 cao trào, đoạn finale lớn nhất của vở nhạc kịch.

Đèn xanh trên bục đạo diễn ở phía sau khán phòng sáng - tín hiệu cho Stage Manager bắt đầu Cue 47, cue ensemble cao trào kết hợp toàn bộ diễn viên trên sân khấu cùng dàn nhạc và dàn hợp xướng. Đèn theo follow spot khoá vào diễn viên chính khi cô bước ra solo mở đầu finale. Dàn nhạc dưới pit bắt đầu intro mười sáu nhịp. Diễn viên chính chuẩn bị hít sâu vào nốt cao mở đầu.

Cùng khoảnh khắc đó, một xung lan truyền vài chục microsecond từ tủ HVAC của khối phòng administration tầng trên khởi động đồng loạt với hệ pump nước fountain ngoài hành lang foyer trong giờ giải lao. Xung đi qua điểm trung tính chung của khu kỹ thuật, đến rack phòng audio mix.

Wireless microphone của diễn viên chính bị crackle hai giây - đúng vào nốt mở đầu solo. Khán giả nghe thấy rõ tiếng "click-click" trên hệ PA. Một dãy ba LED scenic panel phía sau diễn viên flicker bốn giây - đúng vào đoạn ánh sáng đang ở mức bão hoà cao nhất kịch bản. Follow spot bên sân khấu trái stutter một beat trước khi tiếp tục theo diễn viên. Trong orchestra pit, conductor giật mình một nửa nhịp khi nghe crackle trên hệ monitor cho dàn nhạc, kéo theo violin section lệch nửa beat trước khi điều chỉnh lại.

Diễn viên chính tiếp tục hát. Cô là một nghệ sĩ chuyên nghiệp. Cô không dừng. Nhưng giọng vào nốt cao kém mạnh hơn dự kiến nửa decibel, vì cô vô thức né khỏi micro để tránh tiếng crackle. Khán giả hàng ghế đầu nhận ra. Cây bút phê bình ở hàng thứ ba nhận ra. Đoạn solo vẫn đẹp, vẫn vỗ tay vang dội, nhưng vibe đỉnh điểm bị mất.

Sau đêm diễn, vở vẫn được đánh giá cao. Hai bài phê bình tích cực xuất hiện trên báo lớn ngày sau. Nhưng cây bút phê bình có ảnh hưởng nhất viết: "đêm premiere có sự cố kỹ thuật nhỏ ở Act 2 finale, làm giảm đi một chút sức nặng của solo đỉnh điểm vốn lẽ ra phải là moment định nghĩa của cả vở". Câu này được trích lại trong nhiều bài tiếp theo. Khi vở được mời tham gia liên hoan sân khấu quốc gia bốn tháng sau, ban giám khảo nhắc đến câu này khi cân nhắc giải thưởng.

Nguyên nhân kỹ thuật được điều tra ba ngày sau: xung lan truyền từ tải HVAC khối hành chính tầng trên vào trục cấp điện chung. Không có thiết bị nào hỏng. Không có sự cố cháy nổ. Chỉ có hai giây crackle trên đường nguồn của một bộ wireless receiver, đúng vào nốt mở đầu solo của Act 2 finale.

Nhà hát có ba lớp điện. Bài viết này dành cho lớp ở giữa.

Phân loại điện cho công trình biểu diễn đã có khuôn khổ quen thuộc trong thiết kế MEP cho theatre và performing arts venue. Bá Hùng tôn trọng và làm việc trong khuôn khổ đó. Khi đọc nhà hát như một hệ thống vận hành đêm diễn, có ba lớp cần phân định.

Lớp toà nhà chung. Trạm biến áp, máy phát điện dự phòng, tủ điện tổng, ATS, hệ chống sét lan truyền theo TCVN 9385. Đối với nhà hát flagship cấp quốc gia, MEP có thiết kế đặc biệt cho nhu cầu acoustic isolation và vibration isolation, đảm bảo tiếng ồn từ HVAC và thiết bị facilities không lan vào khán phòng.

Lớp thiết bị sân khấu công suất lớn. Hệ amplifier line array cho main PA (FOH amp, fill amp, monitor amp cho ensemble), hệ amplifier reinforcement cho orchestra pit. Dimmer rack hệ chiếu sáng sân khấu với hàng trăm đến cả nghìn kênh dim cho một nhà hát flagship. Hệ motorised flying system cho phông màn, scenic, batten lights. Hệ stage lift, turntable, traveller curtain motor. Hệ chiller central plant của toà nhà. Hệ pyrotechnics và haze machine. Việc bảo vệ điện cho phần này thuộc phạm vi nhà thầu dàn dựng theatrical chuyên ngành công suất lớn và đơn vị tư vấn MEP toà nhà.

Không thuộc phạm vi bài viết này. Không thuộc phạm vi giải pháp Bá Hùng đang phân phối.

Lớp hạ tầng tín hiệu nhạy hỗ trợ vận hành đêm diễn. Vùng nằm giữa hai lớp trên. Bao gồm thiết bị điện tử nhạy có nguồn cấp đơn pha 220V đến 16 ampe. Phòng audio mix với mixer FOH, mixer monitor, DSP, processor reverb và effects (phần console và DSP, không phải amplifier). Bộ wireless microphone receiver và transmitter charging station. Hệ intercom Clear-Com hoặc RTS cho stage manager, sound, lighting, fly, follow spot, dressing room. Phòng lighting với console chiếu sáng (Avolites, MA Lighting, ETC), DMX node, mạng Art-Net/sACN. Phòng video với projection processor, LED scenic backdrop processor, projection mapping computer, media server cho video playback. Stage manager console với hệ cue light cho diễn viên và stage crew. Bộ điều khiển stage automation (phần điều khiển, không phải motor). Phòng recording với hệ multi-track audio recording và multi-camera video recording cho archive. Box office IT và hệ kiểm soát ra vào FOH. Tủ trung tâm PAVA và emergency communication. Hệ dressing room call light và backstage AV phụ trợ.

Đây là lớp mà spec nhà thầu dàn dựng theatrical công suất lớn không phủ tới, mà thiết kế MEP toà nhà cũng không phủ tới ở mức độ cần thiết cho thiết bị tín hiệu live.

Bốn loại "rác điện" đặc thù của môi trường nhà hát

Dimmer rack chuyển kịch bản theo cue trong show. Đây là loại rác điện đặc trưng nhất của theater. Một vở kịch hiện đại quy mô lớn có từ một trăm đến vài trăm lighting cue trong một suất diễn hai tiếng. Mỗi cue chuyển có thể bao gồm vài chục đến vài trăm kênh dimmer thay đổi mức độ đồng thời. Mỗi chuyển sinh ra một sự kiện điện trên đường dây cấp cho dimmer rack, lan ngược qua trục trung tính chung. Một vở nhạc kịch cao điểm có thể tạo ra hàng nghìn sự kiện điện trong một đêm diễn.

Hệ thống lighting công suất lớn này thuộc Lớp 2, không thuộc phạm vi Bá Hùng. Nhưng xung nhiễu lan ngược từ nó đến rack audio mix, rack video processor, rack wireless microphone receiver là vấn đề trực tiếp ảnh hưởng đến chất lượng đêm diễn.

Theo dữ liệu kỹ thuật ngành điện sạch quốc tế, khoảng 80% sự cố điện ảnh hưởng đến thiết bị điện tử nhạy được sinh ra từ chính bên trong toà nhà. Nhà hát flagship với hệ dimmer hàng trăm kênh, hệ amplifier công suất lớn, hệ motor flying và stage automation, hệ HVAC riêng cho house và back of house, hệ chiếu sáng kiến trúc cho foyer và lobby là một trong những môi trường có rác điện nội tại cao nhất, vượt cả club đêm và sân bay về số lượng sự kiện điện trong cao điểm vận hành.

Live music reinforcement với crest factor cao của dàn nhạc giao hưởng. Khác với nhạc pop có dynamic compression mạnh, dàn nhạc giao hưởng có dynamic range rất rộng tự nhiên. Khoảnh khắc từ pianissimo của một violin solo đến fortissimo của toàn bộ dàn nhạc và hợp xướng có thể là 60dB SPL. Hệ amplifier reinforcement phải xử lý peak current cực cao trong vài chục mili giây của fortissimo. Mỗi peak là một sự kiện điện. Đối với nhà hát cấp opera với hệ acoustic reinforcement chuyên nghiệp, đây là nguồn nhiễu liên tục đặc trưng cho live classical performance.

Motor flying system khởi động giữa show. Trong vở nhạc kịch và opera, hệ motor flying nâng hạ phông màn, scenic, batten lights nhiều lần giữa show. Mỗi cú khởi động motor có inrush. Đặc biệt khi nhiều motor cùng khởi động đồng bộ cho một scene change lớn (ví dụ thay toàn bộ phông từ scene 1 sang scene 2 giữa Act 1 và Act 2), inrush tổng có thể tạo cú sụt áp đáng kể trên trục cấp điện kỹ thuật.

HVAC riêng cho khu vực dressing room, costume shop, wardrobe. Nhà hát flagship có yêu cầu acoustic isolation rất nghiêm ngặt cho khán phòng. Hệ HVAC cho khán phòng được spec đặc biệt với vibration isolation. Nhưng các khu phụ trợ (dressing room, costume shop, wardrobe, lounge nghệ sĩ, văn phòng quản lý nhà hát) có hệ HVAC riêng vận hành theo nhịp khác. Đặc biệt khu vực wardrobe có máy ủi và máy giặt công nghiệp chu kỳ cycling không đồng bộ với lịch show. Một sự kiện cycling trong khu phụ trợ có thể lan vào trục cấp điện chung khi đang trong cao điểm Act 2 trên sân khấu.

Diễn không có lần dợt thứ hai trên đêm premiere. Bức tường thứ tư không có chỗ cho "vài giây có vấn đề kỹ thuật".

Hai câu hỏi từ Giám đốc Kỹ thuật Nhà hát

Câu hỏi thứ nhất: Phòng audio mix đã có UPS rack riêng và phòng lighting đã có UPS riêng, tại sao cần thêm tầng lọc nguồn?

UPS rack xử lý bài toán tính liên tục cấp điện. UPS đảm bảo phòng audio mix và phòng lighting không bị mất nguồn đột ngột khi có sự cố lưới. Đây là bảo vệ cần thiết và đúng - đặc biệt cho recording archive và cho mid-show power continuity.

Nhưng tầng lọc nguồn chuyên dụng xử lý bài toán tính toàn vẹn dạng sóng. Nó chặn xung microsecond từ tải sân khấu công suất lớn lan ngược, lọc EMI/RFI dải rộng (đặc biệt quan trọng cho hệ wireless microphone), hạn chế dòng khởi động lan truyền, và ngắt khi điện áp ngoài ngưỡng nguy hiểm.

Đặc biệt với hệ audio chuyên nghiệp của nhà hát, EMI/RFI biểu hiện trực tiếp dưới dạng tiếng rè, tiếng click, tiếng buzz nghe được trên hệ PA. Khán phòng nhà hát flagship có acoustic treatment để khán giả nghe được mọi nuance nhỏ của diễn viên và dàn nhạc. Một tiếng buzz nửa decibel mà phòng văn phòng thường không nhận ra thì trong khán phòng nhà hát cả ba tầng khán giả đều nghe thấy.

Theo khuyến nghị của chính các nhà sản xuất UPS lớn nhất thế giới, cách phối hợp đúng là cascade một thiết bị bảo vệ chống xung với UPS. Đối với nhà hát, cấu hình điển hình: thiết bị lọc nguồn chuyên dụng đặt thượng nguồn UPS rack tại phòng audio mix, phòng lighting, phòng video, phòng recording.

UPS giữ điện không tắt. Lọc nguồn chuyên dụng giữ điện sạch để khán giả không nghe thấy gì ngoài âm nhạc và lời thoại. Nhà hát biểu diễn chuyên nghiệp cần cả hai.

Câu hỏi thứ hai: Tủ phân phối sân khấu đã có chống sét tại tủ và đã có biến áp cách ly riêng cho hệ amplifier, tại sao rack phòng kỹ thuật vẫn cần lọc nguồn?

Tủ phân phối sân khấu chuyên dụng và biến áp cách ly cho amplifier giải quyết bài toán cấp điện đúng công suất và bảo vệ chính hệ amplifier khỏi xung lưới. Đây là kiến trúc đúng cho dàn dựng theatrical cấp chuyên nghiệp.

Nhưng các giải pháp này được tối ưu cho bảo vệ chính amplifier và lighting công suất lớn. Hệ thiết bị tín hiệu trong rack phòng audio mix (mixer FOH, mixer monitor, DSP, processor, wireless microphone receiver) thường được cấp điện từ tủ phân phối phòng kỹ thuật khác, chia sẻ trục với phòng lighting console và phòng video.

Khi dimmer rack chuyển kịch bản, khi motor flying khởi động, khi amplifier line array vào pha fortissimo, xung nhiễu lan ngược qua trục trung tính chung không bị chặn bởi biến áp cách ly của amplifier (vì biến áp đó bảo vệ tải, không bảo vệ thượng nguồn). Nhiễu đến rack thiết bị tín hiệu theo đường ngang.

Tầng lọc nguồn chuyên dụng cho rack thiết bị tín hiệu được lắp tại điểm cuối, ở tủ phân phối phục vụ trực tiếp rack mixer, rack lighting console, rack video processor, rack wireless receiver. Nó nhìn thấy mọi xung đi vào tải. Đây là khoảng trống mà tủ phân phối sân khấu để lại, không phải vì nó thiết kế sai, mà vì nó được thiết kế cho bài toán khác.

Một triết lý lọc nguồn khác cho lớp tín hiệu nhạy

Đối tác công nghệ chuyên biệt Bá Hùng làm việc cùng là một thương hiệu xuất xứ Bắc Mỹ với gần ba thập kỷ chuyên về điện sạch cho hệ thống tới hạn của Broadway, West End, các nhà hát opera flagship tại Bắc Mỹ và châu Âu, các concert hall hàng đầu thế giới, các touring company quốc tế và các đài truyền hình trực tiếp. Đây là môi trường gốc của công nghệ trong ngành performing arts, không phải đem từ ngành khác sang.

Thay vì để xung đột biến đi qua thiết bị rồi xả xuống đất, công nghệ này chặn xung ngay tại đường dây và chuyển hướng năng lượng thừa quay ngược về nguồn, dưới dạng vô hại. Linh kiện bên trong không bị hy sinh, không xuống cấp theo thời gian. Đối với nhà hát vận hành theo mùa diễn (season) với cao điểm tập trung vào các tháng cuối năm và đầu năm, đây là đặc tính có giá trị riêng: thiết bị bảo vệ luôn ở mức năng lực tối đa cho mỗi đêm diễn, không có rủi ro "đèn xanh nhưng đã xuống cấp" sau nhiều mùa diễn.

Một thiết bị tích hợp ba lớp chức năng. Lớp xử lý đột biến điện áp và sét lan truyền theo nguyên lý phi hy sinh. Bộ lọc EMI/RFI dải rộng hoạt động hai chiều, đặc biệt có ý nghĩa với hệ wireless microphone vốn rất nhạy với nhiễu RF lan truyền từ đường nguồn. Cơ chế hạn chế dòng khởi động giúp các rack thiết bị tín hiệu được "khởi động mềm" trong giai đoạn pre-show check.

Chuẩn thiết kế gốc của công nghệ là IEEE C62.41 hạng B3 ở cấu hình worst-case. Mức endurance đạt 1.000 lần xung đỉnh 6.000V/3.000A theo thử nghiệm UL 1449 Adjunct Endurance mà không một lần hỏng, đạt cấp A-1-1 trong UL 1449. Tương thích thiết kế với IEC 61643-11. Đây là chuẩn được nhiều nhà hát hàng đầu thế giới tham chiếu - từ Metropolitan Opera New York, Royal Opera House London, Sydney Opera House, đến các venue lớn của Broadway và West End - khi spec hạ tầng tín hiệu cho phòng audio mix, phòng lighting, phòng video.

Khán giả không trả tiền cho dàn loa và LED wall. Họ trả tiền để quên rằng họ đang ngồi trong nhà hát trong hai tiếng. Vết nối duy nhất trong bức tường thứ tư là vết nối duy nhất bị nhớ.

Bảy cụm tín hiệu nhạy cần được bảo vệ

Cụm Audio main signal chain. Mixer FOH cho hệ PA chính. Mixer monitor cho ear monitor in-ear của ca sĩ và side fill của diễn viên trên sân khấu, monitor wedge cho dàn nhạc trong pit. Bộ xử lý DSP cho hệ phân vùng âm thanh khán phòng. Bộ processor reverb và effects cho âm nhạc. Bộ chia tín hiệu và matrix cho các đường feed (record feed, broadcast feed, monitor mix). Patch bay tín hiệu. Bộ wireless microphone receiver và transmitter charging station (rack với hàng chục đến hàng trăm channel wireless cho ensemble diễn viên). Hệ intercom Clear-Com hoặc RTS cho điều phối show với stage manager.

Đây là "trái tim tín hiệu" của show. Mỗi click, mỗi pop, mỗi tiếng rè trên đường nguồn của bộ này biểu hiện trực tiếp ra hệ PA với mức âm lượng đủ để khán giả ba tầng nghe.

Cụm Lighting console, show control và follow spot operator. Console chiếu sáng cấp chuyên nghiệp (MA Lighting Grand MA, ETC EOS, ChamSys MagicQ ở phạm vi console). Bộ điều khiển show control cho timecode sync giữa lighting với audio cue, video cue, automation cue. Workstation lập trình kịch bản show với hàng nghìn cue. Mạng DMX, sACN, Art-Net. Bộ console cho follow spot operator (đối với nhà hát có nhiều follow spot operator trên tầng truss).

Sự cố ở cụm này không nhìn thấy ngay nhưng tạo lệch cue, mất sync giữa lighting và music, tạo trải nghiệm "off-tempo" mà khán giả cảm thấy được dù không gọi tên được.

Cụm Video processor, LED scenic backdrop và projection mapping. Bộ media server cho video playback (Hippotizer, Modulo Pi, disguise ở phạm vi server). Bộ LED video wall processor cho LED scenic backdrop (phần processor và sender card, không phải LED cabinet và driver công suất lớn). Bộ projection mapping computer cho show có dùng video mapping lên kiến trúc sân khấu. Bộ switcher video cho phối hợp nhiều source. Camera PTZ và camera close-up cho recording và livestream.

Cụm Stage automation control side. Bộ điều khiển trung tâm cho hệ flying system (phần console điều khiển, không phải motor). Bộ điều khiển stage lift, turntable, traveller curtain. Hệ tích hợp safety interlock và emergency stop. Bộ điều khiển trên fly tower cho fly operator.

Đối với nhà hát opera và nhạc kịch quy mô lớn có scenic change phức tạp, cụm này có vai trò quyết định an toàn diễn viên và tính trang trọng của show. Sự cố ở cụm này có thể đồng nghĩa với scene change trễ giây hoặc không hoàn thành đúng cue.

Cụm Recording archive và livestream. Bộ recording multi-track audio cho mỗi instrument và mỗi micro. Bộ recording multi-camera video. Server lưu trữ archive với metadata theo quy định lưu trữ văn hoá nghệ thuật. Bộ encoder livestream cho phát trên các kênh truyền hình (đối với show có hợp tác với Đài Truyền hình Việt Nam) hoặc trên platform streaming.

Đối với nhà hát truyền thống (tuồng, chèo, cải lương, múa rối nước), recording archive có ý nghĩa di sản văn hoá đặc biệt: nhiều nghệ sĩ gạo cội đã lớn tuổi, mỗi đêm diễn có thể là dịp cuối cùng để lưu trữ những bản trình diễn signature.

Đối với premiere của tác phẩm mới, recording archive là tài liệu sử dụng cho quảng bá, gửi đến các liên hoan sân khấu trong và ngoài nước, làm cơ sở đánh giá nominate giải thưởng.

Cụm Box office, ticketing và Front of House. Hệ box office IT với máy chủ quản lý vé và scanner kiểm vé. Workstation lễ tân và usher coordinator. Hệ access control cho khu vực backstage (chỉ nhân viên và diễn viên có thẻ được vào). Hệ camera giám sát foyer, lobby, các lối thoát hiểm. Hệ digital signage cho lobby thông báo về show, schedule, intermission. Hệ background music và ambiance audio cho foyer.

Cụm PAVA, dressing room call light và stage manager console. Tủ trung tâm PAVA cho toàn nhà hát tích hợp với báo cháy theo TCVN 7568. Hệ dressing room call light (gọi diễn viên ra cánh gà theo schedule của Stage Manager - mỗi dressing room có panel hiển thị "5 minutes", "places", "go"). Hệ cue light cho stage crew tại các vị trí trên cánh gà và trên fly tower. Stage manager console với hệ tích hợp intercom Clear-Com, cue panel, video monitor đa nguồn (camera xem sân khấu từ nhiều góc, camera xem conductor cho điều phối với pit).

Stage manager console là "não" của đêm diễn, từ đây mọi cue được gọi cho lighting, audio, video, automation, follow spot. Một sự cố trên cụm này đồng nghĩa với mất sự đồng pha giữa các bộ phận kỹ thuật và diễn viên trên sân khấu.

Vị trí trong kiến trúc giám sát toàn nhà hát

Nhà hát flagship cấp quốc gia thường đã triển khai BMS toà nhà toàn diện. Câu hỏi tự nhiên: tầng lọc nguồn Bá Hùng có chồng lấn với BMS đã có không?

Không. Hai hệ vận hành ở hai cấp độ khác nhau.

Hệ BMS toà nhà theo dõi tham số điện ở các điểm tổng và phân phối lớn. Tầng quản trị của lọc nguồn chuyên dụng theo dõi tham số điện tại tủ phân phối phòng kỹ thuật phục vụ trực tiếp rack thiết bị tín hiệu. Mục tiêu là bảo vệ rack audio mix, rack lighting console, rack video processor, rack wireless receiver - cụ thể cho show đang chạy.

Để tránh chồng lấn, tầng quản trị xuất dữ liệu qua giao thức SNMP và Modbus về hệ BMS chủ đầu tư. Đội kỹ thuật nhà hát có giao diện chi tiết riêng cho truy vết kỹ thuật trong show đang chạy.

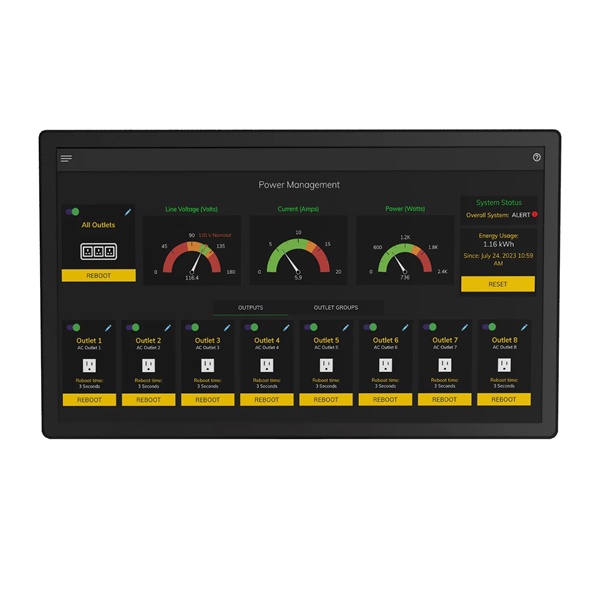

Tầng quản trị thông minh cho vận hành theo mùa diễn

Ngắt khẩn cấp khi điện áp ngoài ngưỡng (COUVS). Đối với rack recording archive đang ghi đêm premiere, một khoảnh khắc điện áp bất thường đủ làm corrupt phiên ghi. Năng lực này bảo vệ tính toàn vẹn của recording, vốn là tài liệu di sản văn hoá nghệ thuật.

Đo lường và ghi nhật ký chất lượng điện thời gian thực. Tham số điện được ghi với mốc thời gian, lưu on-premise. Khi có sự cố nghi vấn ("crackle wireless mic diễn viên chính lúc 20h47 trong Act 2 finale"), đội kỹ thuật có dữ liệu truy vết với mốc thời gian khớp với log mixer, log lighting console, log show control. Nhật ký này phục vụ post-show review nội bộ giữa đêm diễn và đêm diễn kế tiếp - đặc biệt quan trọng với nhà hát có lịch run nhiều suất diễn cùng vở.

Điều khiển và mở rộng qua mạng nội bộ với RBAC. Sequencing power-up cho rack thiết bị nhà hát khi đội kỹ thuật khởi động cho show, tránh inrush đồng thời. Lập lịch tự động cho các thiết bị phụ trợ (digital signage foyer, hệ background music lobby) theo giờ trước show, trong intermission, sau show. Reset từ xa khi sự cố nhỏ xảy ra trong show, tránh điều cán bộ kỹ thuật băng qua sân khấu giữa scene.

Thích ứng theo loại nhà hát

Nhà hát opera và concert hall flagship cấp quốc gia: triển khai đầy đủ bảy cụm với tầng quản trị tích hợp BMS. Yêu cầu thiết kế tham chiếu các nhà hát flagship thế giới (Royal Opera House, Metropolitan Opera, Sydney Opera House, Esplanade Singapore). Đặc biệt chú trọng cụm audio main signal chain (acoustic reinforcement cho classical music có yêu cầu cao nhất về độ tinh khiết tín hiệu), cụm recording archive (đêm diễn của nghệ sĩ quốc tế hoặc tác phẩm classical là tài liệu di sản).

Nhà hát kịch nói hiện đại: tập trung cụm audio main (đặc biệt wireless microphone vì diễn viên di chuyển nhiều trên sân khấu), cụm lighting console với show control sync chính xác cho kịch hiện đại có nhiều cue, cụm video processor (nhiều vở kịch hiện đại có yếu tố video projection).

Nhà hát truyền thống (tuồng, chèo, cải lương, múa rối nước, dân ca): đặc biệt chú trọng cụm recording archive - đây là di sản văn hoá phi vật thể, mỗi đêm diễn của nghệ sĩ gạo cội là tài liệu lưu trữ không thể tái tạo. Cụm audio main với yêu cầu đặc biệt cho âm thanh nhạc cụ truyền thống (đàn tranh, đàn bầu, sáo, trống, đàn cò). Cụm lighting đơn giản hơn nhà hát hiện đại nhưng vẫn cần show control sync với cue.

Sân khấu nhỏ, black box studio theater: quy mô nhỏ hơn, tập trung cụm audio main cấp chuyên nghiệp (vì khoảng cách diễn viên - khán giả gần, mọi noise đều nghe được), cụm lighting console phù hợp với quy mô studio, cụm recording cơ bản.

Sân khấu outdoor và festival venue: yêu cầu đặc biệt về resistance với thời tiết. Triển khai cụm audio main và cụm lighting với tủ outdoor-rated, cụm recording archive cho liên hoan có hợp tác với Đài Truyền hình Việt Nam.

Sân khấu trong khu phức hợp giải trí và resort: tích hợp với hạ tầng tổng của khu phức hợp. Cụm audio và lighting theo standard production của khu, cụm recording cho show signature hằng đêm phục vụ khách lưu trú.

Nhà hát tổ chức biểu diễn lưu động (touring venue): thiết bị có thể tháo lắp và di chuyển. Đầu tư vào portable power conditioning unit để có thể đưa theo tour và sử dụng tại venue không quen thuộc, đảm bảo chất lượng nguồn ổn định bất kể địa điểm.

Năm vai trò của Bá Hùng

Tư vấn kiến trúc giải pháp. Mỗi nhà hát có cấu hình điện riêng, loại hình biểu diễn đặc thù, hệ amplifier và dimmer có scale khác nhau. Đội ngũ Bá Hùng khảo sát hiện trạng, xác định điểm tới hạn theo bảy cụm tín hiệu, phân định rõ ranh giới với vùng dàn dựng theatrical công suất lớn (thuộc nhà thầu chuyên ngành) và vùng toà nhà chung (thuộc MEP). Đề xuất bố trí thiết bị theo nguyên tắc tập trung đầu tư vào nơi rủi ro cao nhất với chất lượng nghệ thuật và tính nguyên vẹn của recording archive.

Phân phối thiết bị chuyên nghiệp. Đảm bảo chuỗi sản phẩm đồng bộ và xuất xứ G7. Đối với nhà hát công lập (Nhà hát Lớn, các nhà hát thuộc Bộ Văn hoá - Thể thao - Du lịch và các Sở), yêu cầu giấy tờ xuất xứ phục vụ thủ tục mua sắm theo Luật Đấu thầu.

Tích hợp và triển khai phối hợp với MEP và nhà thầu dàn dựng theatrical. Phối hợp với MEP của toà nhà, với nhà thầu dàn dựng AV/Lighting/Stage Automation chuyên ngành theatrical, với đội kỹ thuật nhà hát ngay từ giai đoạn thiết kế. Triển khai theo nguyên tắc tách biệt mạng tín hiệu show với mạng văn phòng hành chính của nhà hát. Lựa chọn cửa sổ thi công phù hợp với lịch repertoire (thường vào kỳ nghỉ giữa mùa diễn, không phải giữa run của một vở).

Bảo hành và bảo trì dài hạn. Thuộc nhóm "lắp một lần, vận hành nhiều năm". Bá Hùng cam kết bảo hành theo chuẩn nhà sản xuất, dịch vụ kiểm tra định kỳ trước cao điểm mùa diễn (thường tháng 10-12 cho cao điểm Tết và đầu năm mới, tháng 4-6 cho cao điểm hè và festival), sẵn linh kiện thay thế trong nước, đồng hành suốt vòng đời mười năm trở lên.

Phản ứng nhanh khi sự kiện trọng đại của nhà hát đang diễn ra. Đội ngũ Bá Hùng có sẵn kịch bản ứng phó cho từng tình huống: đêm premiere của tác phẩm mới, đêm gala kỷ niệm thành lập nhà hát, liên hoan sân khấu quốc gia đăng cai tại nhà hát, đêm diễn có nghệ sĩ quốc tế khách mời, đêm diễn được phát trực tiếp trên truyền hình quốc gia, đêm có lãnh đạo cấp cao đến dự. Cam kết có mặt trong khung giờ ngắn nhất theo thoả thuận dịch vụ. Hiểu rằng đêm diễn không có khoảng thời gian "có thể chờ đến mai" khi nghệ sĩ đã hoá trang, dàn nhạc đã ngồi vào pit, và khán giả đã vào ghế.

Một ranh giới rõ ràng

Bá Hùng định vị rõ ranh giới trách nhiệm trong môi trường nhà hát.

Chúng tôi không cung cấp giải pháp điện cho:

Hệ amplifier line array công suất lớn cho main PA, fill, monitor, orchestra pit reinforcement.
Dimmer rack hệ chiếu sáng sân khấu với hàng trăm đến cả nghìn kênh.
LED video wall và LED scenic backdrop ở mức cabinet và driver công suất lớn.
Hệ motorised flying, stage lift, turntable, traveller curtain motor.
Hệ pyrotechnics và haze machine công suất lớn.
Hệ chiller central plant của toà nhà chứa nhà hát.
Bất kỳ tải nào vượt 16 ampe ở 220V đơn pha hoặc tải ba pha công nghiệp.

Các phần trên thuộc về: nhà thầu dàn dựng theatrical chuyên ngành (Stage Technologies, J.R. Clancy, Tait Towers, Show Distribution và các hãng tương đương) và đơn vị tư vấn MEP toà nhà chuyên ngành performing arts venue.

Bá Hùng làm việc ở lớp ở giữa: hạ tầng tín hiệu nhạy hỗ trợ vận hành đêm diễn, ở phạm vi đơn pha 220V đến 16 ampe. Audio main signal chain (mixer, DSP, processor, wireless receiver, intercom), lighting console và show control, video processor và projection mapping, stage automation control side, recording archive và livestream, box office và FOH, PAVA và stage manager console.

Bức tường thứ tư không có vết nối.

Bức tường thứ tư là bức tường vô hình mà nghệ sĩ và đội kỹ thuật cùng xây dựng mỗi đêm diễn. Đó là bức tường ngăn giữa khoảnh khắc khán giả ngồi trong khán phòng và khoảnh khắc khán giả quên rằng họ đang ngồi trong khán phòng. Trong hai giờ diễn, nếu bức tường được xây tốt, khán giả sống trong câu chuyện. Họ khóc khi nhân vật khóc, họ cười khi nhân vật cười, họ hồi hộp khi nhân vật bị đe doạ. Họ rời khỏi nhà hát mang theo một cái gì đó của câu chuyện.

Một tiếng "click" trên hệ PA, một flicker trên LED scenic backdrop, một lệch cue của follow spot, một crackle trên wireless microphone của diễn viên chính đúng vào nốt mở đầu solo - mỗi sự cố là một vết nối lộ ra trên bức tường thứ tư. Khán giả nhìn thấy vết nối. Họ nhớ ra rằng họ đang ngồi trong nhà hát. Bức tường vừa được xây dựng trong hai mươi phút Act 1 và một nửa Act 2 bị sụp đổ trong nửa giây.

Diễn viên không bỏ cuộc. Nghệ sĩ chuyên nghiệp tiếp tục. Show vẫn kết thúc. Khán giả vẫn vỗ tay. Nhưng khoảnh khắc đỉnh điểm mà cả ekip đã làm việc mười tám tháng để chuẩn bị - khoảnh khắc đó đã có một vết nối.

Khán giả không trả tiền cho dàn loa và LED wall. Họ trả tiền để quên rằng họ đang ngồi trong nhà hát trong hai giờ. Cây bút phê bình không viết về dàn loa và LED wall. Người ấy viết về vết nối, nếu có.

Một xung điện vài chục microsecond không gây hại ai trực tiếp. Nhưng nó có thể làm crackle wireless microphone đúng vào nốt mở đầu của solo Act 2 finale. Có thể làm flicker LED scenic đúng vào giây cao trào ánh sáng. Có thể làm lệch follow spot đúng vào nhân vật chính bước ra trung tâm. Có thể làm corrupt recording của đêm premiere - đêm sẽ được gửi đi liên hoan quốc tế, đêm sẽ làm nền cho campaign quảng bá show cho run tiếp theo.

Không có sự cố nào trong số đó là dàn loa hỏng, là dimmer rack hỏng, là motor flying hỏng. Tất cả đều xảy ra trong khoảnh khắc mà nguồn điện vẫn đang được cấp đầy đủ, nhưng dạng sóng không sạch trong vài chục microsecond.

Một lớp nền vô hình, đứng sau mỗi đêm premiere thành công, mỗi đêm gala kỷ niệm trọn vẹn, mỗi đêm diễn của nghệ sĩ gạo cội được ghi vào archive di sản, mỗi liên hoan sân khấu mà nhà hát đăng cai mà không có "sự cố kỹ thuật" trong báo cáo. Khi mọi vết nối không xuất hiện, bức tường thứ tư đứng vững trong hai tiếng. Đó không phải may mắn. Đó là kết quả của một tầng phòng thủ thầm lặng đứng sẵn từ phút thiết bị được cấp điện, kéo dài suốt vòng đời mười năm trở lên.

Bức tường thứ tư không có vết nối. Cho mỗi nốt solo. Cho mỗi cue ánh sáng. Cho mỗi recording đêm premiere.

Liên hệ tư vấn khảo sát hạ tầng tín hiệu cho nhà hát: Đội ngũ kỹ sư Bá Hùng sẵn sàng làm việc trực tiếp với Phòng Kỹ thuật, Phòng Tổ chức Biểu diễn, Phòng Quản trị Cơ sở vật chất của nhà hát, nhà thầu dàn dựng theatrical chuyên ngành sân khấu, và đơn vị tư vấn MEP toà nhà chứa nhà hát để đánh giá hiện trạng lớp tín hiệu nhạy hỗ trợ vận hành đêm diễn, phân định rõ ranh giới với vùng tải sân khấu công suất lớn (thuộc nhà thầu dàn dựng) và vùng toà nhà chung (thuộc MEP), đề xuất phương án kiến trúc giải pháp phù hợp với loại hình biểu diễn, quy mô nhà hát, và mùa diễn, từ nhà hát opera flagship cấp quốc gia đến sân khấu truyền thống bảo tồn di sản, từ nhà hát kịch nói hiện đại đến sân khấu nhỏ studio theater.
