Mười giờ đêm thứ Bảy, line SMT số ba

Một nhà máy gia công điện tử FDI tại khu công nghiệp phía Nam. Ca đêm đang chạy line SMT số ba với sản phẩm bo mạch cho khách hàng châu Âu. Sản lượng yêu cầu ba mươi nghìn unit trong ca tám tiếng, mỗi unit phải đạt tiêu chuẩn IPC-A-610 hạng 2.

Sau mỗi giai đoạn hàn reflow, có một trạm AOI tự động kiểm tra chất lượng với sáu camera độ phân giải cao và một máy tính xử lý hình ảnh chạy thuật toán phát hiện khuyết tật. Trạm AOI kết nối với MES qua mạng Ethernet, đẩy kết quả kiểm tra cho từng unit có UID riêng. Một unit bị loại sẽ được hệ thống đánh dấu, đẩy về băng chuyền rework. Một unit pass sẽ đi tiếp.

Mười giờ năm mươi tám phút đêm, máy compressor công nghiệp của khối utility tại nhà xưởng liền kề chạy chu kỳ định kỳ. Dòng inrush khởi động compressor lan ngược về tủ điện tổng của khu vực sản xuất. Một xung điện áp vài chục microsecond luồn qua điểm trung tính chung, đến tủ phân phối phòng kỹ thuật của line SMT số ba, ảnh hưởng đến nguồn cấp cho máy tính xử lý hình ảnh AOI.

Máy tính không reboot. Không treo. Không alarm. Nó chỉ "ngạt" trong một khoảnh khắc, mất đồng bộ với phần frame buffer của camera trong khoảng hai phút. Trong hai phút đó, thuật toán phát hiện khuyết tật vẫn chạy, vẫn cho kết quả, vẫn đẩy về MES. Nhưng độ chính xác phát hiện đối với một loại khuyết tật cụ thể (insufficient solder ở chân IC fine-pitch) giảm xuống đáng kể.

Bốn trăm hai mươi unit chạy qua trạm AOI trong cửa sổ hai phút đó được đánh dấu "PASS". Trong số đó, sau khi truy ngược bằng phân tích thống kê hai ngày sau, có khoảng mười lăm unit bị suspect không đạt chuẩn IPC. Khách hàng tại châu Âu phát hiện ba unit lỗi trong đợt kiểm tra incoming tại nhà máy lắp ráp cuối. Cả lô hai mươi nghìn unit bị hold để rà soát toàn bộ.

Chi phí trực tiếp: 100% screening lại lô hai mươi nghìn unit, vận chuyển hai chiều, hold sản phẩm tại customer cuối. Chi phí gián tiếp: customer mở root cause analysis, yêu cầu corrective action plan, audit lại quy trình QA của nhà máy, ảnh hưởng đến rating supplier cho hợp đồng năm sau.

Nguyên nhân kỹ thuật được ghi nhận trong báo cáo điều tra cuối: một xung lan truyền từ tải sản xuất công suất lớn lan ngược qua trục cấp điện chung, ảnh hưởng đến thiết bị kiểm tra chất lượng có nguồn cấp 220V đơn pha. Không có máy móc sản xuất nào hỏng. Không có sự cố mất điện. Chỉ có một xung vài chục microsecond, đúng vào hai phút cao điểm của ca đêm.

Nhà máy có ba lớp điện. Bài viết này dành cho lớp ở giữa.

Phân loại điện công nghiệp đã có khuôn khổ chuyên ngành cho từng loại nhà máy. Bá Hùng tôn trọng và làm việc trong khuôn khổ đó. Khi đọc nhà máy như một hệ thống vận hành, có ba lớp cần phân định rõ.

Lớp toà nhà nhà xưởng và hệ điện công nghiệp tổng. Trạm biến áp, máy phát điện dự phòng, tủ điện chính cấp công nghiệp, hệ chống sét lan truyền theo TCVN 9385 và quy chuẩn xây dựng công nghiệp. Hệ điện phân phối cho nhà xưởng. Đây là phần thiết kế MEP công nghiệp đã được luật hoá, nhà thầu cơ điện công nghiệp quen thuộc.

Lớp hệ thống sản xuất công suất lớn. Motor công nghiệp ba pha, lò nung điện, máy hàn công nghiệp, compressor và máy nén khí công nghiệp, máy CNC công suất lớn, máy ép, máy đúc, máy in công nghiệp khổ lớn, các tải ba pha và tải đơn pha vượt 16 ampe. Đây là vùng có nhu cầu xử lý điện riêng biệt: ổn áp công nghiệp, biến áp cách ly công suất lớn, bộ lọc sóng hài chủ động (Active Harmonic Filter), UPS công nghiệp dạng modular. Việc xử lý điện cho lớp này thuộc phạm vi của nhà sản xuất máy móc và các nhà cung cấp giải pháp điện công nghiệp chuyên ngành.

Không thuộc phạm vi bài viết này. Không thuộc phạm vi giải pháp Bá Hùng đang phân phối.

Lớp hạ tầng điện tử nhạy hỗ trợ vận hành nhà máy. Vùng nằm giữa hai lớp trên. Bao gồm thiết bị điện tử nhạy có nguồn cấp đơn pha 220V đến 16 ampe, phục vụ vận hành quản lý chất lượng và operations của nhà máy. MES, SCADA, server room IT của nhà máy. HMI panel, bộ điều khiển PLC ở phần controller (không phải actuator). Hệ AOI vision, máy tính xử lý hình ảnh, trạm test và kiểm tra chất lượng cuối. Andon board và digital signage trong nhà xưởng. Pro AV cho phòng họp Ban Giám đốc Nhà máy và phòng training. PAVA và hệ thông báo nhà xưởng. Hệ an ninh tích hợp (CCTV, access control, intrusion). Hệ viễn thông và unified communications. Văn phòng quản lý sản xuất, R&D, design, lab phân tích chất lượng. Bộ teach pendant cho robot công nghiệp (phần điều khiển, không phải motor robot).

Đây là lớp mà spec nhà sản xuất máy móc công suất lớn không phủ tới, mà giải pháp điện công nghiệp tổng (AHF, biến áp cách ly công suất lớn) cũng không phủ trọn vẹn, mà thiết kế MEP nhà xưởng cũng không phủ ở mức độ cần thiết cho thiết bị nhạy. Đây là khoảng trống đầu tư mà nhiều nhà máy chưa được chú ý đúng mức.

Bốn loại "rác điện" đặc thù của môi trường nhà máy

Tải sản xuất công suất lớn lan vào tải tín hiệu. Đây là nguồn rác điện lớn nhất và đặc trưng nhất của nhà máy. Motor công nghiệp khởi động với inrush gấp năm đến tám lần dòng định mức. Lò nung chuyển vòng theo chu kỳ nhiệt. Máy hàn tạo xung điện áp ngắn nhưng rất mạnh trên đường dây. Biến tần điều khiển motor sinh nhiễu sóng hài liên tục. Compressor công nghiệp khởi động lại mỗi mười đến hai mươi phút theo nhu cầu khí nén. Máy ép, máy đúc, máy CNC ba pha tải biến đổi mạnh theo chu kỳ gia công.

Tất cả các tải này thuộc lớp hệ thống sản xuất công suất lớn (lớp 2 ở trên), không thuộc phạm vi Bá Hùng can thiệp. Nhưng xung nhiễu mà chúng sinh ra lan ngược qua trục trung tính và đường đất chung, đến tận tủ phân phối phục vụ rack thiết bị nhạy của lớp ba. Đây chính là vấn đề mà tầng lọc nguồn chuyên dụng giải quyết: bảo vệ thiết bị nhạy khỏi nhiễu sinh từ chính tải sản xuất công suất lớn trong cùng nhà máy.

Theo dữ liệu kỹ thuật ngành điện sạch quốc tế, khoảng 80% sự cố điện ảnh hưởng đến thiết bị điện tử nhạy được sinh ra từ chính bên trong toà nhà, không phải từ lưới ngoài. Nhà máy sản xuất với mật độ tải công nghiệp cao tập trung trong không gian chia sẻ hệ điện là một trong những môi trường có rác điện nội tại cao nhất, vượt cả sân bay và bệnh viện về tần suất xung nhiễu mỗi giờ.

Sét lan truyền tại nhà máy ở khu công nghiệp ngoại ô và xa trung tâm. Nhà máy thường được đặt tại khu công nghiệp ngoại ô hoặc các tỉnh có quỹ đất công nghiệp. Khu công nghiệp phía Bắc (Bắc Ninh, Bắc Giang, Thái Nguyên, Hà Nam, Hải Phòng), phía Nam (Bình Dương, Đồng Nai, Long An, Bà Rịa - Vũng Tàu, Tây Ninh), miền Trung (Quảng Nam, Quảng Ngãi, Bình Định) đều có mùa giông bão. Một cú sét cách nhà máy hai đến bốn cây số đủ tạo xung lan truyền qua đường dây ngoài trời vào tủ điện tổng. Hệ chống sét MEP chặn được phần cú đỉnh; phần năng lượng dư đi tiếp vào nội bộ và có thể ảnh hưởng đến rack thiết bị nhạy.

Chuyển nguồn giữa lưới, máy phát chính và máy phát phụ trợ. Nhà máy lớn có nhiều máy phát điện dự phòng, đôi khi với cấu hình phân vùng (máy phát riêng cho khu sản xuất, riêng cho khu IT, riêng cho khu văn phòng). Việc test định kỳ các máy phát là bắt buộc và tạo ra chu kỳ chuyển nguồn ngắn. Khi test trùng với cao điểm sản xuất, transient trên đường ra có thể đến tận rack MES server và workstation SCADA. Ngoài ra, một số nhà máy đang triển khai hệ năng lượng mặt trời mái nhà với inverter công suất lớn, tạo thêm một nguồn chuyển nguồn (giữa lưới và năng lượng tái tạo) với đặc tính riêng.

EMI từ biến tần và hệ điều khiển motor. Biến tần (VFD - Variable Frequency Drive) điều khiển motor công nghiệp là nguồn phát EMI dải rộng liên tục trên đường nguồn. Hệ thống điều khiển servo cho máy CNC, robot công nghiệp, máy đúc nhựa cũng tương tự. Nhiễu này lan vào đường nguồn chung và đến rack thiết bị nhạy ở dạng phổ tần liên tục, khác với xung sét đỉnh đột biến. Đây là loại "rác điện" khó nhận biết nhất vì không gây sự cố tức thì mà gây sai số tích luỹ trên các phép đo và xử lý tín hiệu nhạy.

Sản xuất không có ca lùi. Mỗi sản phẩm rời line là một dấu vân tay chất lượng không thu hồi được.

Hai câu hỏi từ Trưởng phòng Kỹ thuật Nhà máy

Câu hỏi thứ nhất: Nhà máy đã đầu tư biến áp cách ly công nghiệp và Active Harmonic Filter cho hệ điện công suất lớn, tại sao cần thêm tầng lọc nguồn cho thiết bị nhạy?

Câu trả lời nằm ở việc các giải pháp công nghiệp lớn và tầng lọc nguồn chuyên dụng giải quyết hai bài toán khác nhau ở hai vị trí khác nhau trong hệ điện.

Biến áp cách ly công nghiệp và AHF được lắp tại tủ điện cấp cho máy móc sản xuất công suất lớn. Mục đích là làm sạch nguồn cho chính máy móc đó và giảm sóng hài mà máy móc đó phát ngược lên lưới. Đây là giải pháp cấp công suất lớn, đặt tại tủ phân phối công nghiệp, có công suất từ vài chục đến vài trăm kVA. Đối tượng bảo vệ là chính máy móc công suất lớn.

Tầng lọc nguồn chuyên dụng cho thiết bị nhạy được lắp ở vị trí khác: tại tủ phân phối điện cấp cho rack thiết bị IT-grade, AV-grade, và thiết bị điều khiển nhạy (HMI, PLC controller, vision computer). Công suất nhỏ hơn nhiều (đơn pha 220V đến 16 ampe). Mục đích là bảo vệ thiết bị nhạy khỏi xung nhiễu lan đến từ trục chung, dù xung đó sinh từ máy móc công suất lớn trong nhà máy hay từ lưới ngoài.

Hai giải pháp bổ sung nhau, không thay thế nhau. Một số rủi ro cụ thể được xử lý ở cấp công nghiệp (bảo vệ chính motor công suất lớn). Một số rủi ro khác được xử lý ở cấp đầu cuối (bảo vệ vision computer của trạm AOI). Việc xử lý ở một cấp không loại trừ nhu cầu xử lý ở cấp còn lại.

Câu hỏi thứ hai: Server room nhà máy đã có UPS rack và đã có máy phát dự phòng, tại sao chưa đủ cho thiết bị nhạy ngoài server room?

UPS rack xử lý bài toán tính liên tục cấp điện cho rack thiết bị trong server room. Đây là bảo vệ tốt cho server và switch lõi nằm trong server room.

Nhưng thiết bị điện tử nhạy của nhà máy phần lớn nằm ngoài server room: HMI panel rải rác trên line sản xuất, máy tính xử lý hình ảnh AOI tại các trạm kiểm tra chất lượng, workstation SCADA tại phòng điều hành sản xuất, controller của hệ Andon, server con phục vụ MES distributed tại từng khu vực, bộ điều khiển hệ camera giám sát tại các điểm phân tán, tủ trung tâm PAVA tại phòng kỹ thuật. Toàn bộ chuỗi này không được phủ bởi UPS server room.

Theo khuyến nghị của chính các nhà sản xuất UPS lớn nhất thế giới, cách phối hợp đúng là cascade một thiết bị bảo vệ chống xung với UPS. Đối với nhà máy, điều này có nghĩa: server room có UPS rack cộng với thiết bị lọc nguồn chuyên dụng thượng nguồn. Các điểm thiết bị nhạy ngoài server room có UPS nhỏ tại điểm cộng với thiết bị lọc nguồn chuyên dụng thượng nguồn của tủ phân phối phục vụ điểm đó.

UPS giữ điện không tắt. Lọc nguồn chuyên dụng giữ điện sạch. Nhà máy cần cả hai ở nhiều điểm khác nhau trong nhà xưởng.

Một triết lý lọc nguồn khác cho lớp thiết bị nhạy

Đối tác công nghệ chuyên biệt Bá Hùng làm việc cùng là một thương hiệu xuất xứ Bắc Mỹ với gần ba thập kỷ chuyên về điện sạch cho hệ thống tới hạn của trung tâm dữ liệu cấp doanh nghiệp, đài truyền hình trực tiếp, và hạ tầng điện tử nhạy của các nhà máy sản xuất công nghệ cao tại Bắc Mỹ và châu Âu. Đây là môi trường có lịch sử ứng dụng kéo dài, không phải chuyển từ ngành khác sang.

Thay vì để xung đột biến đi qua thiết bị rồi xả xuống đất, công nghệ này chặn xung ngay tại đường dây và chuyển hướng năng lượng thừa quay ngược về nguồn, dưới dạng vô hại. Linh kiện bên trong không bị hy sinh, không xuống cấp theo thời gian, không cần thay thế định kỳ. Đối với nhà máy có chu kỳ bảo trì tổng thể (thường vào kỳ nghỉ Tết hoặc tuần dừng line theo lịch), đây là đặc tính có giá trị riêng: thiết bị bảo vệ không cần được rà soát thay thế ngoài lịch bảo trì máy móc tổng.

Một thiết bị tích hợp ba lớp chức năng. Lớp xử lý đột biến điện áp và sét lan truyền theo nguyên lý phi hy sinh. Bộ lọc EMI/RFI dải rộng hoạt động hai chiều, đặc biệt quan trọng trong môi trường nhà máy có nhiều biến tần và hệ điều khiển motor sinh nhiễu liên tục. Cơ chế hạn chế dòng khởi động giúp các rack thiết bị IT-grade công suất khá lớn được "khởi động mềm" sau bảo trì điện.

Chuẩn thiết kế gốc của công nghệ là IEEE C62.41 hạng B3 ở cấu hình worst-case. Mức endurance đạt 1.000 lần xung đỉnh 6.000V/3.000A theo thử nghiệm UL 1449 Adjunct Endurance mà không một lần hỏng, đạt cấp A-1-1 trong UL 1449. Tương thích thiết kế với IEC 61643-11 áp dụng tại châu Âu. Phạm vi áp dụng là đầu cuối tải đơn pha 220V đến 16 ampe.

Cần nhắc lại rõ phạm vi: công nghệ này được thiết kế cho thiết bị điện tử nhạy có nguồn cấp đơn pha 220V đến 16 ampe. Không dành cho tải sản xuất công suất lớn, tải ba pha công nghiệp, motor công nghiệp, lò nung, máy hàn, compressor công nghiệp, máy CNC công suất lớn. Đối với các tải đó, giải pháp phù hợp là ổn áp công nghiệp, biến áp cách ly công suất lớn, Active Harmonic Filter từ các nhà cung cấp giải pháp điện công nghiệp chuyên ngành.

Một xung từ compressor công nghiệp không gây hỏng compressor. Nhưng có thể làm AOI camera bỏ sót khuyết tật của bốn trăm unit.

Bảy cụm thiết bị điện tử nhạy cần được bảo vệ

Cụm MES, SCADA và server room IT của nhà máy. Máy chủ MES (Manufacturing Execution System) ghi nhận sản lượng, traceability, OEE từng line. Workstation SCADA giám sát thông số quy trình. Server lưu trữ dữ liệu chất lượng và batch record. Switch lõi và switch distribution của mạng nhà máy. Tường lửa và thiết bị tách biệt mạng IT và mạng OT (Operational Technology). Storage NAS cho dữ liệu sản xuất.

Đây là cụm có ý nghĩa cao nhất về traceability. Một sự cố làm corrupt MES database trong ca cao điểm có nghĩa là gap traceability trong audit chain, là vi phạm tiêu chuẩn ISO 9001 và các tiêu chuẩn ngành chuyên biệt (IATF 16949 cho ô tô, GMP cho dược phẩm, HACCP cho thực phẩm, IPC cho điện tử). Tất cả các tiêu chuẩn này yêu cầu traceability đầy đủ và không có khoảng trống dữ liệu.

Cụm HMI, PLC controller và bộ điều khiển trung tâm của máy móc ở phạm vi điều khiển. Lưu ý quan trọng về phạm vi: bao gồm bộ HMI panel, bộ PLC controller (CPU và rack I/O nhỏ), bộ teach pendant cho robot công nghiệp, bộ điều khiển trung tâm của hệ băng chuyền tự động (controller, không phải motor băng chuyền), bộ điều khiển trạm test. Phần actuator công suất lớn của các hệ này (motor, valve công nghiệp, servo drive công suất lớn) không thuộc phạm vi giải pháp này.

Phạm vi rõ ràng: Bá Hùng bảo vệ phần "đầu não" điện tử nhạy của hệ điều khiển, không bảo vệ phần "cơ bắp" công nghiệp. Phần cơ bắp có giải pháp riêng từ nhà sản xuất máy.

Cụm Quality Inspection và Vision Systems. Trạm AOI với camera độ phân giải cao và máy tính xử lý hình ảnh. Trạm SPI (Solder Paste Inspection) cho line SMT. Trạm X-ray inspection (lớp IT, không phải bộ phát tia X). Trạm test ICT và FCT. Hệ thống đo lường 3D và CMM (Coordinate Measuring Machine). Phòng metrology với spectrum analyzer, oscilloscope, multimeter chính xác cao. Đây là cụm có yêu cầu độ chính xác đo lường cao, nhạy với nhiễu EMI/RFI từ nguồn.

Cụm Andon, Digital Signage và Training AV. Bảng Andon hiển thị trạng thái line cho operator và supervisor. Digital signage thông tin sản lượng trong nhà xưởng. Hệ Pro AV cho phòng đào tạo công nhân và phòng training kỹ thuật viên. Hệ Pro AV cho phòng họp Ban Giám đốc Nhà máy và phòng họp morning meeting. Hệ tổng phát thông báo theo ca và theo line.

Cụm PAVA và an ninh tích hợp. Tủ trung tâm PAVA cấp toàn nhà xưởng và khu hành chính. Bộ ampli phân vùng cho các khu vực sản xuất, kho, văn phòng. Hệ camera giám sát toàn nhà máy với NVR và server quản lý. Hệ access control cho khu vực hành chính, khu vực sản xuất, khu vực kho, khu vực dược (nếu là nhà máy dược phẩm có yêu cầu GMP). Hệ kiểm soát ra vào bãi đỗ và cổng. Đối với nhà máy có khu vực sạch (clean room), hệ access control của clean room có yêu cầu uptime đặc biệt cao.

Cụm Văn phòng quản lý sản xuất, R&D và phòng thí nghiệm phân tích. Workstation của phòng kế hoạch sản xuất, phòng kỹ thuật, phòng QA, phòng QC. Lab phân tích chất lượng với HPLC, GC-MS (cho dược phẩm và thực phẩm), spectroscopy. Phòng R&D với máy đo thử nghiệm, prototype lab. Văn phòng quản lý đơn hàng và supply chain. Hệ ERP endpoint. Đây là cụm "office trong nhà máy", có đặc tính tương tự văn phòng doanh nghiệp nhưng nằm trong môi trường có rác điện công nghiệp ở khoảng cách gần.

Cụm Viễn thông và Unified Communications. Tổng đài IP của nhà máy. Gateway điện thoại với mạng PSTN và mạng nội bộ tập đoàn. Endpoint hội nghị truyền hình cho phòng họp với HQ ở nước ngoài (đặc biệt quan trọng với nhà máy FDI). Hệ ghi âm cuộc gọi nếu có yêu cầu compliance. Hệ intercom và walkie-talkie base station cho điều phối nội bộ. Hệ Unified Communications tích hợp với Teams, Zoom, Webex.

Vị trí trong kiến trúc giám sát điện toàn nhà máy

Nhà máy quy mô lớn thường đã triển khai hệ giám sát điện công nghiệp tổng cho phần lớp 2 (máy móc công suất lớn), tích hợp với SCADA quản lý năng lượng và đôi khi với BMS hành chính. Câu hỏi tự nhiên: tầng lọc nguồn Bá Hùng có chồng lấn với hệ giám sát đã có không?

Không. Hai hệ vận hành ở hai cấp độ và hai phạm vi khác nhau.

Hệ giám sát điện công nghiệp theo dõi tham số điện tại các tủ phân phối công suất lớn, mục tiêu là quản lý năng lượng nhà máy và bảo vệ chính tải sản xuất. Tầng quản trị của lọc nguồn chuyên dụng theo dõi tham số điện tại các tủ phân phối điện tử nhạy, mục tiêu là bảo vệ rack IT-grade và AV-grade.

Để tránh tạo dashboard chồng lấn, tầng quản trị xuất dữ liệu qua giao thức SNMP và Modbus về hệ SCADA năng lượng hoặc BMS hành chính mà chủ đầu tư đã chọn. Phòng Hạ tầng IT có giao diện chi tiết riêng cho truy vết kỹ thuật. Phòng Quản lý Năng lượng nhận dữ liệu tổng hợp qua hệ giám sát công nghiệp đã quen thuộc.

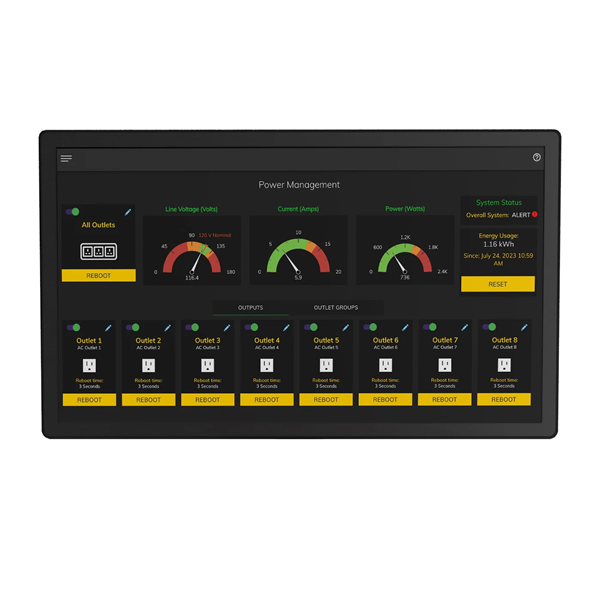

Tầng quản trị thông minh cho vận hành 24/7 với ca đêm

Ngắt khẩn cấp khi điện áp ngoài ngưỡng (COUVS). Khi điện áp lưới tụt sâu hoặc vọt cao bất thường, thiết bị tự động ngắt tải xuống trong vài chu kỳ, sau đó tự khôi phục khi điện trở lại bình thường. Ngưỡng có thể điều chỉnh theo từng cụm. Đối với máy tính xử lý hình ảnh AOI đang serve sáu camera đồng thời ở cao điểm ca đêm, một khoảnh khắc điện áp bất thường đủ làm corrupt frame buffer. Năng lực này bảo vệ tính chính xác của hệ kiểm tra chất lượng, đặc biệt có giá trị trong ca đêm khi không có nhân viên QA có mặt trực tiếp tại trạm AOI.

Đo lường và ghi nhật ký chất lượng điện thời gian thực với log on-premise. Tham số điện được ghi với mốc thời gian, lưu trong bộ nhớ nội bộ thiết bị, đẩy về máy chủ on-premise của Phòng Hạ tầng IT nhà máy. Không qua cloud bên ngoài, đảm bảo dữ liệu vận hành không rời khỏi mạng nội bộ. Khi có sự cố nghi vấn liên quan đến nguồn ("ca đêm thứ Bảy 10h58 có gì đó vừa lan vào"), đội kỹ thuật có dữ liệu để truy vết với mốc thời gian khớp với log MES, log SCADA, log AOI. Nhật ký này phục vụ trực tiếp cho root cause analysis của các sự cố chất lượng, là tài liệu mà customer audit và compliance audit thường yêu cầu xuất.

Điều khiển và mở rộng qua mạng nội bộ với quyền truy cập phân vai. Bật tắt từng outlet độc lập qua giao diện web nội bộ với RBAC. Lập lịch tự động cho thiết bị không cần chạy 24/7 (digital signage trong khu hành chính ngoài giờ, phòng họp ngoài ca làm việc). Sequencing power-up cho rack server sau bảo trì điện tổng. Reset từ xa khi sự cố nhỏ xảy ra trong ca đêm hoặc ngày nghỉ, tránh điều cán bộ kỹ thuật đến tận nhà máy ngoài giờ.

Thích ứng theo loại nhà máy

Nhà máy điện tử và lắp ráp công nghệ cao FDI (Samsung, LG, Foxconn, Pegatron, các tier 1 supplier ngành ô tô và điện tử): triển khai đầy đủ bảy cụm, đặc biệt chú trọng cụm Quality Inspection (AOI, SPI, X-ray inspection IT, ICT/FCT) vì đây là cụm quyết định chất lượng sản phẩm cho khách hàng quốc tế. Cụm MES quy mô rất lớn vì traceability là yêu cầu tuyệt đối.

Nhà máy dược phẩm và sinh phẩm: tập trung cụm MES (yêu cầu GMP/GDP về batch record và electronic signature là tuyệt đối nghiêm ngặt), cụm Quality Lab (HPLC, GC-MS, spectroscopy có yêu cầu CFR Part 11 về data integrity), cụm an ninh và access control cho clean room cấp ISO 7/8, cụm PAVA. Việc bảo vệ nguồn cho lab analytical equipment có yêu cầu cao về tính chính xác đo lường, nhạy đặc biệt với EMI/RFI.

Nhà máy thực phẩm và đồ uống: tập trung cụm MES với traceability theo HACCP và ISO 22000, cụm Quality Lab (vi sinh, hoá lý), cụm CCTV (yêu cầu pháp lý về giám sát toàn quy trình tại một số khâu), cụm PAVA, cụm office quản lý sản xuất. Môi trường nhà máy thực phẩm có thêm yếu tố nhiệt độ và độ ẩm cao tại một số khu vực, cần chú ý trong thiết kế tủ thiết bị.

Nhà máy ô tô và linh kiện ô tô: tập trung cụm MES với traceability theo IATF 16949 (yêu cầu cực kỳ chặt chẽ về data integrity), cụm Quality Inspection (CMM, AOI, máy đo độ phẳng), cụm Pro AV cho phòng họp với khách hàng OEM (Toyota, Honda, Hyundai, Mercedes-Benz và các hãng tương đương) đến audit định kỳ.

Nhà máy dệt may và may mặc: tập trung cụm MES quy mô vừa, cụm office quản lý đơn hàng (yếu tố quan trọng với buyer quốc tế), cụm Pro AV cho phòng họp với buyer, cụm CCTV và access control (yêu cầu compliance với các tiêu chuẩn ethical sourcing như WRAP, SA8000). Nhà máy may quy mô lớn có hàng nghìn công nhân, cụm PAVA có ý nghĩa đặc biệt cho điều phối ca.

Nhà máy hoá chất, nhựa và quy trình: tập trung cụm SCADA và DCS auxiliary IT (phần workstation và server giám sát, không phải bộ điều khiển field), cụm Quality Lab analytical equipment, cụm an ninh và access control cho khu vực có nguyên liệu nguy hiểm, cụm PAVA tích hợp với hệ cảnh báo rò rỉ hoá chất (lớp IT của hệ cảnh báo, không phải cảm biến field).

Nhà máy in ấn và bao bì: tập trung cụm Pro AV cho phòng kiểm tra màu (color matching room có yêu cầu cao về chất lượng ánh sáng và nguồn ổn định cho monitor calibrated), cụm Quality Inspection, cụm MES.

Nhà máy quy mô SME và nhà xưởng nhỏ: tập trung cụm server room IT (quy mô nhỏ), cụm an ninh, cụm PAVA, cụm office. Có thể triển khai theo pha, ưu tiên cụm rủi ro cao nhất trước.

Năm vai trò của Bá Hùng

Tư vấn kiến trúc giải pháp. Mỗi nhà máy có cấu hình hệ điện công nghiệp, layout sản xuất, phân bố máy móc công suất lớn, kiến trúc IT-OT riêng. Đội ngũ Bá Hùng khảo sát hiện trạng, xác định điểm tới hạn theo bảy cụm điện tử nhạy, phân định rõ ranh giới với vùng máy móc sản xuất công suất lớn (thuộc nhà sản xuất máy móc và đối tác giải pháp điện công nghiệp chuyên ngành) và vùng nhà xưởng chung (thuộc MEP công nghiệp). Đề xuất bố trí thiết bị theo nguyên tắc tập trung đầu tư vào nơi rủi ro cao nhất với chất lượng và traceability.

Phân phối thiết bị chuyên nghiệp. Đảm bảo chuỗi sản phẩm đồng bộ và xuất xứ G7. Đối với nhà máy FDI, yêu cầu giấy tờ xuất xứ phục vụ thủ tục mua sắm nội bộ và corporate compliance của tập đoàn mẹ ở nước ngoài. Bá Hùng làm việc trực tiếp với đối tác công nghệ Bắc Mỹ, đảm bảo thiết bị nhập khẩu chính ngạch.

Tích hợp và triển khai trong môi trường vận hành liên tục. Phối hợp với MEP công nghiệp của nhà máy, với nhà cung cấp giải pháp điện công nghiệp tổng (AHF, biến áp cách ly), với nhà cung cấp máy móc sản xuất, với đội IT của nhà máy ngay từ giai đoạn thiết kế. Triển khai theo nguyên tắc tách biệt mạng IT của khu hành chính với mạng OT của khu sản xuất với mạng AV của phòng họp. Lựa chọn cửa sổ thi công phù hợp với lịch dừng line theo bảo trì tổng (thường kỳ nghỉ Tết hoặc tuần shutdown theo kế hoạch).

Bảo hành và bảo trì dài hạn. Thuộc nhóm "lắp một lần, vận hành nhiều năm". Bá Hùng cam kết bảo hành theo chuẩn nhà sản xuất, dịch vụ kiểm tra định kỳ trùng với chu kỳ bảo trì tổng của nhà máy, sẵn linh kiện thay thế trong nước, đồng hành suốt vòng đời mười năm trở lên. Đặc biệt phù hợp với nhà máy có chu kỳ đầu tư dài hạn và kế hoạch lifecycle planning chính xác.

Phản ứng nhanh khi sự kiện trọng đại đang diễn ra. Đội ngũ Bá Hùng có sẵn kịch bản ứng phó cho từng tình huống: kỳ audit của customer OEM cấp Tier 1, đợt ramp-up sản lượng cao điểm, đợt qualification cho khách hàng mới, đợt kiểm tra của cơ quan quản lý ngành (Cục An toàn Thực phẩm, Cục Quản lý Dược, các tiêu chuẩn ngành). Cam kết có mặt trong khung giờ ngắn nhất theo thoả thuận dịch vụ. Hiểu rằng nhà máy không có khoảng thời gian "có thể chờ đến mai" trong cao điểm sản xuất hoặc cao điểm audit.

Một ranh giới rất rõ ràng

Bá Hùng định vị rõ và nghiêm ngặt ranh giới trách nhiệm trong môi trường nhà máy. Đây là ranh giới quan trọng nhất trong toàn bộ portfolio dịch vụ của Bá Hùng cho phân khúc công nghiệp.

Chúng tôi không cung cấp giải pháp điện cho:

Máy móc sản xuất công suất lớn (motor công nghiệp, lò nung, máy hàn, compressor công nghiệp, máy CNC công suất lớn, máy ép, máy đúc, các tải ba pha công nghiệp, các tải đơn pha vượt 16 ampe).
Bộ điều khiển động lực và actuator công suất lớn (servo drive công suất lớn, motor robot công nghiệp ở phần motor, valve công nghiệp lớn).
Hệ điện công nghiệp tổng (biến áp công nghiệp, Active Harmonic Filter công suất lớn, UPS công nghiệp modular cho toàn nhà máy).
Hệ giám sát công nghiệp tổng (SCADA năng lượng nhà máy, hệ giám sát chất lượng điện công nghiệp ở cấp tủ phân phối lớn).

Các phần trên thuộc về: nhà sản xuất máy móc công suất lớn (Siemens, ABB, Schneider Electric, Mitsubishi Electric, Rockwell và các hãng tương đương), nhà cung cấp giải pháp điện công nghiệp chuyên ngành (Eaton, Vacon, Danfoss, Schaffner và các hãng tương đương), và tích hợp viên tự động hoá công nghiệp được cấp phép.

Bá Hùng làm việc ở lớp ở giữa: hạ tầng điện tử nhạy hỗ trợ vận hành nhà máy, ở phạm vi đơn pha 220V đến 16 ampe. Pro AV, server room IT, mạng lõi, an ninh tích hợp, PAVA, viễn thông, văn phòng và lab, HMI và PLC controller ở phần điều khiển, máy tính xử lý hình ảnh AOI và vision systems, trạm test và metrology, Andon và digital signage trong nhà xưởng. Đây là lớp mà spec nhà sản xuất máy móc không phủ tới, mà giải pháp điện công nghiệp tổng không phủ tới ở mức độ cần thiết cho thiết bị nhạy, mà MEP nhà xưởng cũng không phủ trọn vẹn.

Sản phẩm rời line không có bản nháp.

Một board mạch đã đi qua trạm AOI và được đánh dấu "PASS" không thể được kiểm tra lại lần thứ hai trừ khi cả lô bị hold. Một viên thuốc đã đi qua trạm serialization và được dán nhãn không thể được sửa số seri. Một chai nước giải khát đã đi qua trạm đo độ pH và được pass không thể được thử lại nếu một sự cố đo lường vừa xảy ra. Một chiếc xe đã đi qua trạm test cuối và được giao đến đại lý không thể được retest tại nhà máy.

Mỗi đơn vị rời line là một cam kết chất lượng với khách hàng cuối. Mỗi dòng record trên MES là một dấu vân tay không thể sửa. Mỗi phép đo của trạm AOI là một quyết định pass/fail không thể đảo ngược nếu lô đã được giao.

Một xung điện vài chục microsecond không gây hỏng máy ép, không làm cháy motor, không reset PLC actuator. Nhưng nó có thể làm máy tính xử lý hình ảnh AOI "ngạt" trong hai phút đúng vào cao điểm ca đêm. Có thể làm MES server bị corrupt một phiên ghi đúng vào lúc đang ghi sản lượng giờ thứ sáu của ca. Có thể làm reboot một HMI panel đúng vào khoảnh khắc operator đang ra lệnh chuyển kịch bản sản xuất. Có thể làm "blink" hệ access control của clean room đúng vào lúc kỹ thuật viên đang vào để bảo trì máy.

Không có sự cố nào trong số đó là máy hỏng, là line dừng vì lý do cơ khí. Tất cả đều xảy ra trong khoảnh khắc mà nguồn điện vẫn đang được cấp đầy đủ, nhưng dạng sóng không sạch trong vài chục microsecond.

Một lớp nền vô hình, đứng sau mỗi ca đêm bình thường, mỗi đợt audit khách hàng OEM thành công, mỗi lô hàng giao đúng hạn không có complaint, mỗi báo cáo OEE đạt target tháng. Khi mọi sự cố không xảy ra, đó không phải may mắn. Đó là kết quả của một tầng phòng thủ thầm lặng đứng sẵn từ phút thiết bị được cấp điện, kéo dài suốt vòng đời mười năm trở lên.

Sản phẩm rời line không có bản nháp. Cho mỗi phép đo AOI. Cho mỗi dòng record MES. Cho mỗi unit truy xuất ngược về batch.

Liên hệ tư vấn khảo sát hạ tầng điện tử nhạy cho nhà máy: Đội ngũ kỹ sư Bá Hùng sẵn sàng làm việc trực tiếp với Phòng Kỹ thuật, Phòng Hạ tầng IT, Phòng Quản lý Chất lượng, Phòng Quản trị Cơ sở vật chất, tích hợp viên BMS hành chính, và đơn vị tư vấn MEP công nghiệp của Quý nhà máy để đánh giá hiện trạng lớp điện tử nhạy hỗ trợ vận hành, phân định rõ ranh giới với vùng máy móc sản xuất công suất lớn (thuộc nhà sản xuất máy móc và nhà cung cấp giải pháp điện công nghiệp chuyên ngành) và vùng nhà xưởng chung (thuộc MEP công nghiệp), đề xuất phương án kiến trúc giải pháp phù hợp với mô hình vận hành, đặc thù ngành, và quy mô đầu tư, từ nhà máy điện tử FDI hạng đặc biệt đến nhà máy SME trong khu công nghiệp.
