4 Thông Số Switch Quyết Định Chất Lượng Hệ Thống AV-over-IP (Và Cách Đọc Chúng Cho Đúng)

Tóm tắt nhanh: Khi một hệ thống AV-over-IP bị giật hình, vỡ khối, rớt tiếng hay đen màn hình chớp nhoáng, thủ phạm rất thường không nằm ở encoder/decoder mà nằm ở con switch mạng ở giữa. Bốn thông số trên datasheet — Packet Buffer, Switching Capacity, Forwarding Rate và MAC Table — quyết định việc switch có "gánh" nổi tải AV hay không. Bài viết này giải thích từng thông số theo ngôn ngữ dễ hiểu: nó là gì, vì sao quan trọng, khi nào "cạn", và biểu hiện lỗi ngoài thực tế ra sao.

Ngành nghe nhìn (AV) đang dịch chuyển mạnh sang truyền dẫn trên nền IP: thay vì kéo cáp HDMI/SDI điểm-tới-điểm, tín hiệu hình và tiếng giờ chạy qua hạ tầng mạng Ethernet như mọi dữ liệu khác. Điều này mang lại sự linh hoạt khổng lồ, nhưng cũng đặt ra một câu hỏi mà trước đây dân AV ít khi phải bận tâm: con switch có đủ sức gánh tải AV hay không?

Vấn đề là hầu hết switch phổ thông được thiết kế cho dữ liệu văn phòng — email, web, file — vốn có tính "co giãn" (chậm một chút không sao). Còn tín hiệu AV thì thời gian thực và không khoan nhượng: chỉ cần vài mili-giây nghẽn hoặc một nhúm gói tin bị rớt là mắt và tai người xem nhận ra ngay. Đó là lý do bạn cần biết đọc bốn thông số dưới đây trước khi chọn switch cho một dự án AV-over-IP.

Vì sao không thể chọn switch AV-over-IP chỉ dựa trên "số cổng" và "tốc độ cổng"?

Một sai lầm phổ biến khi chọn switch cho hệ thống AV-over-IP là chỉ nhìn vào hai con số: bao nhiêu cổng và mỗi cổng bao nhiêu Gb/s (1G hay 10G). Hai con số đó cần thiết nhưng chưa đủ. Một switch có 24 cổng 1G nghe rất "khủng", nhưng nếu nội tại nó không chuyển nổi lưu lượng đó, hoặc bộ nhớ đệm quá nhỏ để hấp thụ các đợt dồn gói, thì nó vẫn rớt gói dù cổng "trông có vẻ rảnh".

Bốn thông số quyết định thực sự là:

Packet Buffer — bộ nhớ đệm hấp thụ các đợt lưu lượng dồn dập.
Switching Capacity — tổng băng thông nội bộ switch chuyển được cùng lúc.
Forwarding Rate — tốc độ xử lý gói tin (số gói/giây).
MAC Table — bộ nhớ ghi nhớ thiết bị nào ở cổng nào.

Hãy đi qua từng cái.

1. Packet Buffer — "bộ giảm xóc" của switch

Nó là gì?

Packet Buffer là bộ nhớ ngắn hạn của switch: một vùng nhớ tốc độ cao dùng để tạm giữ gói tin khi lưu lượng đầu vào nhất thời vượt quá khả năng đẩy ra của cổng đầu ra. Hãy hình dung nó như bộ giảm xóc cho các đợt dồn gói (burst): khi "đường ra" bị nghẽn trong chốc lát, buffer giữ tạm phần dữ liệu dư thừa lại.

Vì sao quan trọng?

Trên lý thuyết, luồng video-over-IP là đều đặn. Nhưng thực tế thì hiếm khi vậy. Việc đồng bộ clock, chuyển luồng (stream switching) và các lệnh tham gia nhóm multicast (multicast join) đều tạo ra những đợt dồn gói ngắn có thể làm nghẽn tức thời một cổng 1 Gb/s hoặc thậm chí 10 Gb/s. Packet buffer làm mượt các đợt dồn này, giúp hình ảnh phát ổn định và tránh mất frame.

Khi nào nó "cạn"?

Buffer đầy khi dữ liệu đến liên tục nhanh hơn tốc độ đẩy đi. Các tình huống điển hình:

Nhiều nguồn cùng đổ về một đích (ví dụ một decoder nhận nhiều luồng cùng lúc).
Nhiều cổng đầu ra bận đồng thời (nhiều decoder cùng tham gia một luồng multicast).
Lưu lượng nền chạy song song (truyền file cạnh tranh cùng một cổng).
Các đợt video đồng bộ (encoder khớp theo chu kỳ clock tạo ra đỉnh trùng nhau).

Biểu hiện lỗi ngoài thực tế

Khi buffer tràn, gói tin bị rớt. Trong hệ AV, điều đó hiện ra thành: rớt frame hoặc giật hình, nhiễu "tuyết" hoặc vỡ khối (macroblocking), tiếng bị pop/mất tiếng, hoặc decoder tái đồng bộ / chớp đen màn hình.

Con số cần nhớ: 16 MB nghe thì to, nhưng chỉ đủ chứa khoảng 130 mili-giây lưu lượng 1 Gbps — tức chỉ 0,13 giây video. Buffer không phải là thứ "càng to càng tốt" vô hạn: buffer quá sâu sẽ không mất frame nhưng lại làm tăng độ trễ (latency), hình bị trễ thêm vài frame. Điều quan trọng là buffer đủ cho kiểu tải của bạn.

2. Switching Capacity — băng thông nội bộ (backplane)

Nó là gì?

Switching Capacity (còn gọi là backplane bandwidth) là tổng lượng dữ liệu switch có thể luân chuyển nội bộ giữa tất cả các cổng trong mỗi giây. Ví dụ: một switch có 24 cổng 1 Gb/s và switching capacity 48 Gb/s nghĩa là — về lý thuyết — nó có thể nhận và gửi đồng thời trên tất cả các cổng ở tốc độ tối đa mà không nghẽn (đây chính là ý nghĩa của kiến trúc "non-blocking").

Vì sao quan trọng?

Hệ thống AV di chuyển lưu lượng liên tục và băng thông lớn. Nếu "xương sống" nội bộ của switch không theo kịp, gói tin sẽ xếp hàng hoặc bị rớt ngay cả khi mức sử dụng cổng trông vẫn thấp. Switching capacity cao đảm bảo mọi cổng chạy full tốc độ cùng lúc.

Khi nào nó "cạn"?

Khi tổng lưu lượng nội bộ vượt băng thông backplane. Nguyên nhân thường gặp:

Quá nhiều luồng unicast full băng thông.
Ghép cổng biên tốc độ cao với đường uplink chậm hơn (oversubscription).
Bật mirroring/SPAN khiến lưu lượng bị nhân đôi trong nội bộ.
Switch stack với đường liên kết (interconnect) giữa các switch bị giới hạn.

Biểu hiện lỗi ngoài thực tế

Một switching fabric bị bão hòa hành xử như một vụ kẹt xe ngay bên trong switch: rớt gói ngẫu nhiên dù mức sử dụng cổng thấp; đứng hình khi nhiều luồng bitrate cao trùng nhau; tăng vọt độ trễ khi gói xếp hàng nội bộ; và có thể có cảnh báo trong log về utilization cao hoặc queue drop.

3. Forwarding Rate — tốc độ xử lý gói tin (pps)

Nó là gì?

Forwarding Rate (hay throughput) đo số gói tin mỗi giây (packets per second — pps) mà switch có thể xử lý và chuyển tiếp. Nó phản ánh phần cứng tra cứu đích, áp luật VLAN/QoS và đẩy gói đi nhanh đến đâu.

Vì sao quan trọng?

Đây là điểm nhiều người bỏ sót. Các codec và loại lưu lượng khác nhau tạo ra kích thước gói khác nhau. Gói càng nhỏ thì số gói mỗi giây càng nhiều. Nếu engine chuyển tiếp của switch không theo kịp, nó sẽ rớt gói ngay cả khi tổng băng thông trông vẫn thấp. Nói cách khác: một switch có thể "dư" Gb/s nhưng vẫn "hụt" pps.

Khi nào nó "cạn"?

Khi tổng số gói vượt khả năng xử lý:

Luồng có nhiều gói nhỏ (codec nén cao hoặc độ trễ thấp).
Lưu lượng điều khiển (control) nhiều trộn lẫn với video.
Multicast nhân bản nhiều frame nhỏ.
Bật ACL/bộ lọc làm giảm throughput của ASIC.

Biểu hiện lỗi ngoài thực tế

Triệu chứng bão hòa mặt phẳng chuyển tiếp gồm: xé hình (tearing) hoặc nhảy frame, lệch tiếng / mất đồng bộ (sync mismatch), giật (jitter) hoặc đứng hình ngắn, và độ trễ tăng dần khi gói xếp hàng chờ xử lý.

4. MAC Table — "sổ danh bạ" của switch

Nó là gì?

MAC Table (bảng địa chỉ) là bộ nhớ ghi nhớ thiết bị nào đang kết nối ở cổng nào. Mỗi thiết bị — encoder, decoder, bộ xử lý điều khiển hay laptop — đều có một địa chỉ MAC riêng. Khi một gói đi vào switch, switch "học": "Địa chỉ MAC này nằm ở Cổng 7." Lần sau, khi có dữ liệu gửi tới MAC đó, switch biết chính xác dùng cổng nào — tránh lưu lượng thừa.

Vì sao quan trọng?

Khi MAC table đủ lớn, switch nhớ được mọi thiết bị trong hệ AV và chuyển gói hiệu quả. Khi nó quá nhỏ hoặc đầy, switch quên địa chỉ và phát tràn (flood) lưu lượng ra tất cả các cổng, gây lãng phí băng thông và tăng jitter.

Khi nào nó "cạn"?

Khi switch học nhiều thiết bị hơn dung lượng bảng cho phép:

Hệ AV lớn với nhiều encoder, decoder và thiết bị điều khiển.
Hệ ảo hóa với nhiều địa chỉ MAC ảo.
Mạng dùng chung / hỗn hợp nhiều mục đích.
Thay đổi liên kết nhanh hoặc DHCP cấp lại địa chỉ liên tục.

Khi đầy, các mục cũ bị loại bỏ và lưu lượng "lạ" bị flood ra toàn mạng.

Biểu hiện lỗi ngoài thực tế

Khi MAC table đầy hoặc không ổn định, bạn có thể thấy: đứng hình chập chờn hoặc nhấp nháy, jitter/độ trễ tăng đột ngột, multicast flooding / lẫn chéo giữa các luồng, tải CPU tăng khi switch phải học lại địa chỉ liên tục, và luồng rớt rồi xuất hiện lại theo chu kỳ.

Cách phòng tránh

Kiểm tra dung lượng MAC table trước khi triển khai hệ AV lớn.
Cô lập lưu lượng AV vào VLAN riêng.
Vô hiệu hóa các cổng không dùng.
Dùng switch quản lý (managed) có hiển thị thống kê MAC.
Điều chỉnh thời gian MAC aging để tránh học lại không cần thiết.

Ví dụ dễ hình dung: Hãy tưởng tượng một hãng chuyển phát có tủ hồ sơ lưu địa chỉ khách hàng. Còn chỗ trống thì giao hàng chính xác. Khi tủ đầy, địa chỉ cũ bị vứt đi, và nhân viên giao hàng bắt đầu gõ cửa từng nhà — hệt như switch flood lưu lượng khi MAC table tràn.

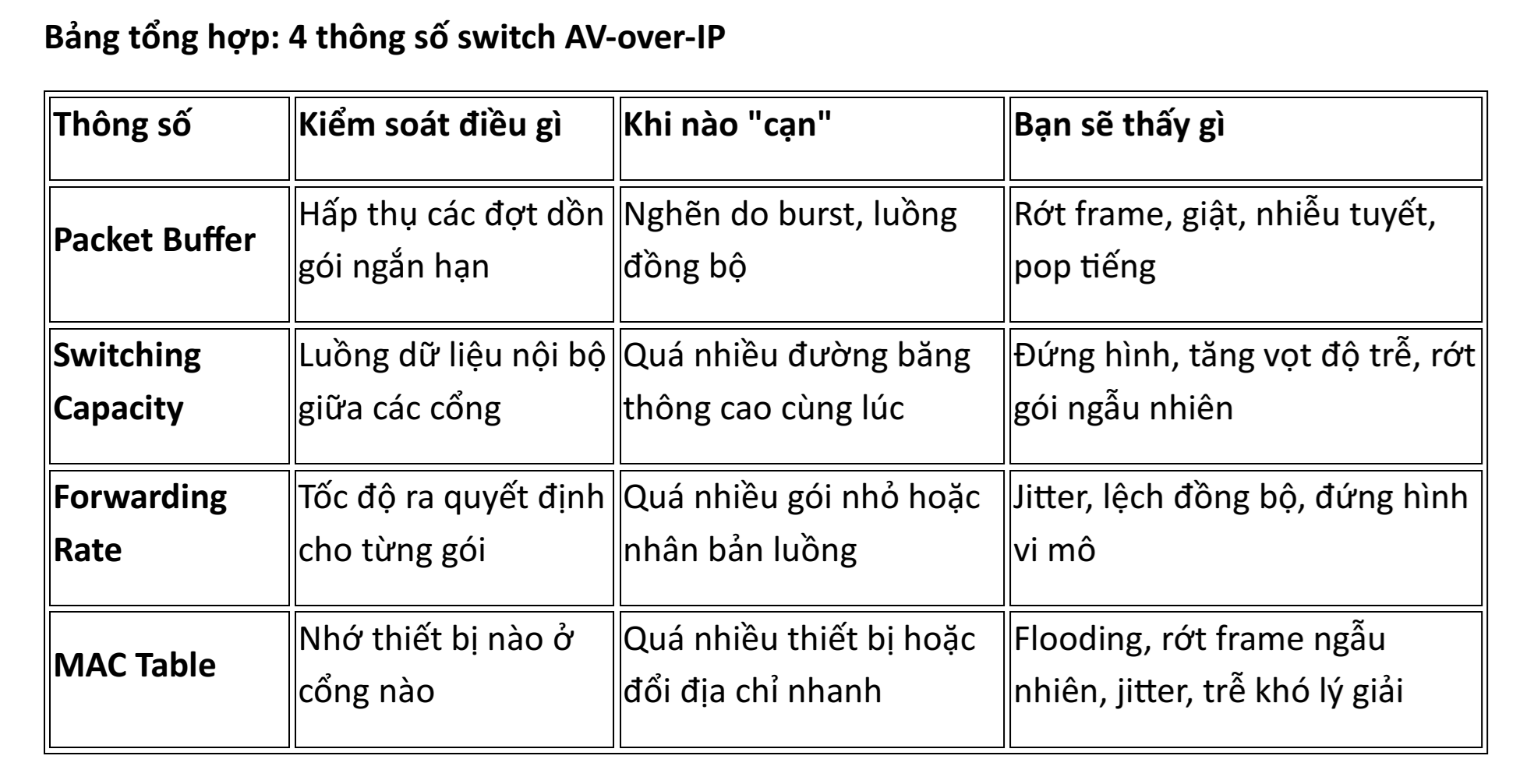

Bảng tổng hợp: 4 thông số switch AV-over-IP

Ba thông số đầu bổ trợ nhau để định hình cách switch hành xử dưới tải AV: packet buffer hấp thụ nghẽn ngắn hạn, switching capacity chi phối tổng băng thông nội bộ, và forwarding rate quyết định tốc độ xử lý từng gói. MAC table thì đảm bảo lưu lượng đi đúng cổng thay vì bị phát tràn.

Checklist chọn switch cho dự án AV-over-IP

Trước khi chốt một model switch cho dự án, hãy tự trả lời:

Switch có non-blocking không? (Switching capacity ≥ 2 × tổng băng thông cổng.)
Forwarding rate (Mpps) có đủ cho kịch bản nhiều gói nhỏ của giao thức bạn dùng không?
Packet buffer có phù hợp với mức độ burst/multicast của hệ thống không?
MAC table có đủ lớn cho tổng số thiết bị (kể cả dự phòng mở rộng) không?
Switch có phải loại managed, hỗ trợ VLAN, QoS và IGMP Snooping/Querier không?

Nếu bạn đang phân vân giữa các dòng switch cho Dante, AES67, SDVoE, NDI hay ST 2110, mỗi giao thức lại có bộ yêu cầu riêng (multicast, PTP, jumbo frame...). Chúng tôi sẽ đi sâu vào phần này trong bài "Yêu cầu switch cho từng giao thức AV-over-IP".

Câu hỏi thường gặp (FAQ)

Packet buffer lớn có luôn tốt hơn không? Không. Buffer đủ lớn giúp tránh rớt gói khi có burst, nhưng buffer quá sâu lại làm tăng độ trễ (hình bị trễ thêm vài frame). Điều quan trọng là buffer phù hợp với kiểu tải, không phải càng to càng tốt.

Switch của tôi có cổng 10G rồi, vậy có cần quan tâm forwarding rate không? Có. Băng thông cổng (Gb/s) và tốc độ xử lý gói (pps) là hai chuyện khác nhau. Với các luồng nhiều gói nhỏ, switch có thể "dư" Gb/s nhưng vẫn "hụt" pps và rớt gói.

Làm sao biết switching capacity đủ hay chưa? Nguyên tắc nhanh: switching capacity nên lớn hơn hoặc bằng hai lần tổng băng thông của tất cả cổng (vì mỗi cổng vừa gửi vừa nhận). Khi đó switch đạt chuẩn non-blocking.

Tại sao hệ AV nên tách VLAN riêng? Tách VLAN giúp cô lập lưu lượng AV, giảm nguy cơ MAC table bị "ngập" bởi thiết bị ngoài AV, hạn chế broadcast/flooding và giữ độ trễ ổn định.

Kết luận

Chất lượng của một hệ thống AV-over-IP không chỉ nằm ở encoder/decoder đắt tiền, mà phụ thuộc rất lớn vào con switch ở giữa có được chọn đúng hay không. Bốn thông số Packet Buffer, Switching Capacity, Forwarding Rate và MAC Table chính là "chìa khóa" để đọc datasheet một cách thông minh — và để tránh những lỗi giật hình, mất tiếng, drop frame gây đau đầu khi hệ thống đã lắp đặt xong.
