Tại sao 2806 là "2549 phiên bản lắp đặt cố định"

Mogami chính chủ ghi rõ trong datasheet: "#22AWG conductor version technically similar to #W2549 NEGLEX balanced Mic. Cable except for smaller outer jacket. This item is designed for permanent installation and where larger conductor size is required such as long runs."

Dịch đúng nghĩa: 2806 có cùng tiết diện ruột 0.34mm², cùng cấu hình hai lõi cân bằng OFC, cùng cách điện XLPE, cùng kiểu lưới che served spiral 58/0.10A như 2549. Khác biệt duy nhất nằm ở vỏ ngoài: 2806 có OD 5.2mm, 2549 có OD 6.0mm. 2806 chỉ một màu xám, 2549 có nhiều màu.

Nói cách khác, bên trong vỏ là cùng một cáp. Cùng tiết diện ruột nghĩa là cùng điện trở DC 0.058Ω/m. Cùng cấu trúc shield nghĩa là cùng khả năng chống nhiễu. Cùng XLPE nghĩa là cùng đặc tính điện môi. Tín hiệu đi qua hai cáp này, ở cùng chiều dài, cùng đầu nối, sẽ đến đầu kia gần như không phân biệt được bằng phép đo.

Vậy tại sao Mogami làm hai cáp riêng biệt thay vì một?

Vỏ 2549 dày hơn vì cần chịu uốn lặp đi lặp lại, kéo căng, dẫm chân, cuộn rồi xài, xài rồi cuộn. Mỗi ngày sound engineer cuộn cáp mic mười, hai mươi lần. Vỏ phải mềm dẻo nhưng cũng phải bền cơ học. Mười màu để phân kênh khi cắm vào snake. Đây là cáp portable, cáp "trên tay".

Vỏ 2806 mỏng hơn vì khi đã lắp xong, cáp không còn di chuyển. Không cuộn, không kéo, không dẫm. Cáp nằm trong máng, trong ống, sau lưng rack, từ ngày đầu vận hành đến ngày tháo dỡ. Một màu xám vì khi đã đặt label rõ ràng và đi máng có quy hoạch, màu vỏ không còn ý nghĩa. Đường kính nhỏ hơn để xếp được nhiều dây hơn trong cùng một máng cáp. Đây là cáp installation, cáp "trong tường".

Cùng spec điện, khác triết lý sử dụng. Mogami không pha trộn hai bài toán này thành một sản phẩm thỏa hiệp.

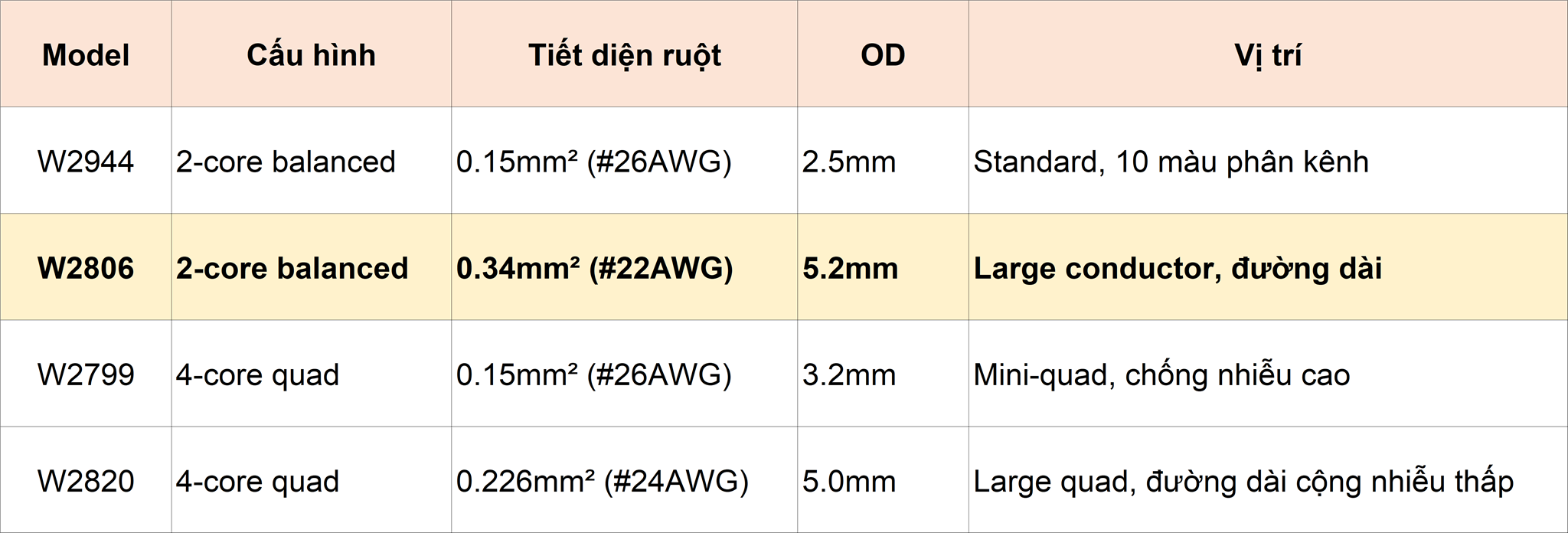

Khi nào nên chọn 2806 thay vì các model khác cùng dòng

Cả bốn model Installation Cables của Mogami đều dùng NEGLEX OFC, đều có XLPE, đều có served shield. Việc chọn model nào không liên quan đến chất lượng vật liệu, mà liên quan đến bài toán kỹ thuật cụ thể.

Chọn 2806 khi tuyến dây có chiều dài lớn hơn 15 mét và cần ưu tiên điện trở thấp để bảo toàn dải tần cao trên khoảng cách dài. Chọn 2806 khi tín hiệu đi qua nhiều điểm tiếp xúc (patch bay, wall panel, snake) và sai số điện trở tích lũy cần được tối thiểu hóa. Chọn 2806 khi tuyến đi qua môi trường ít nhiễu điện từ nhưng cần độ bền cơ học cao của ruột dày.

Chọn 2944 khi cần phân kênh trực quan bằng màu vỏ, khi tuyến dây ngắn dưới 10 mét, và khi không gian máng cáp chật buộc phải dùng cáp đường kính nhỏ.

Chọn 2799 hoặc 2820 khi tuyến dây đi gần nguồn nhiễu điện từ mạnh (dimmer ánh sáng, biến áp công suất, máy phát sóng), khi yêu cầu chống nhiễu là tuyệt đối và phải chấp nhận trade-off về điện dung cao hơn.

Trong thực tế triển khai cho hội trường, studio thu âm, control room AV cấp doanh nghiệp, tỉ lệ phổ biến là 2944 cho các tuyến ngắn phân kênh, 2806 cho các tuyến dài trục chính, 2820 cho các tuyến đi qua vùng nhiễu. Đây là tổ hợp cho phép tối ưu chi phí mà vẫn giữ chất lượng đồng nhất trên toàn hệ thống.

2806 không phải phiên bản rẻ tiền của 2549

Đây là hiểu nhầm phổ biến nhất khi người mua thấy 2806 có giá thấp hơn 2549 cùng tiết diện ruột. Họ kết luận nhanh: chắc Mogami làm 2806 để có sản phẩm budget cho khách hàng không đủ tiền mua 2549. Hiểu vậy là sai cốt lõi triết lý sản phẩm của Mogami.

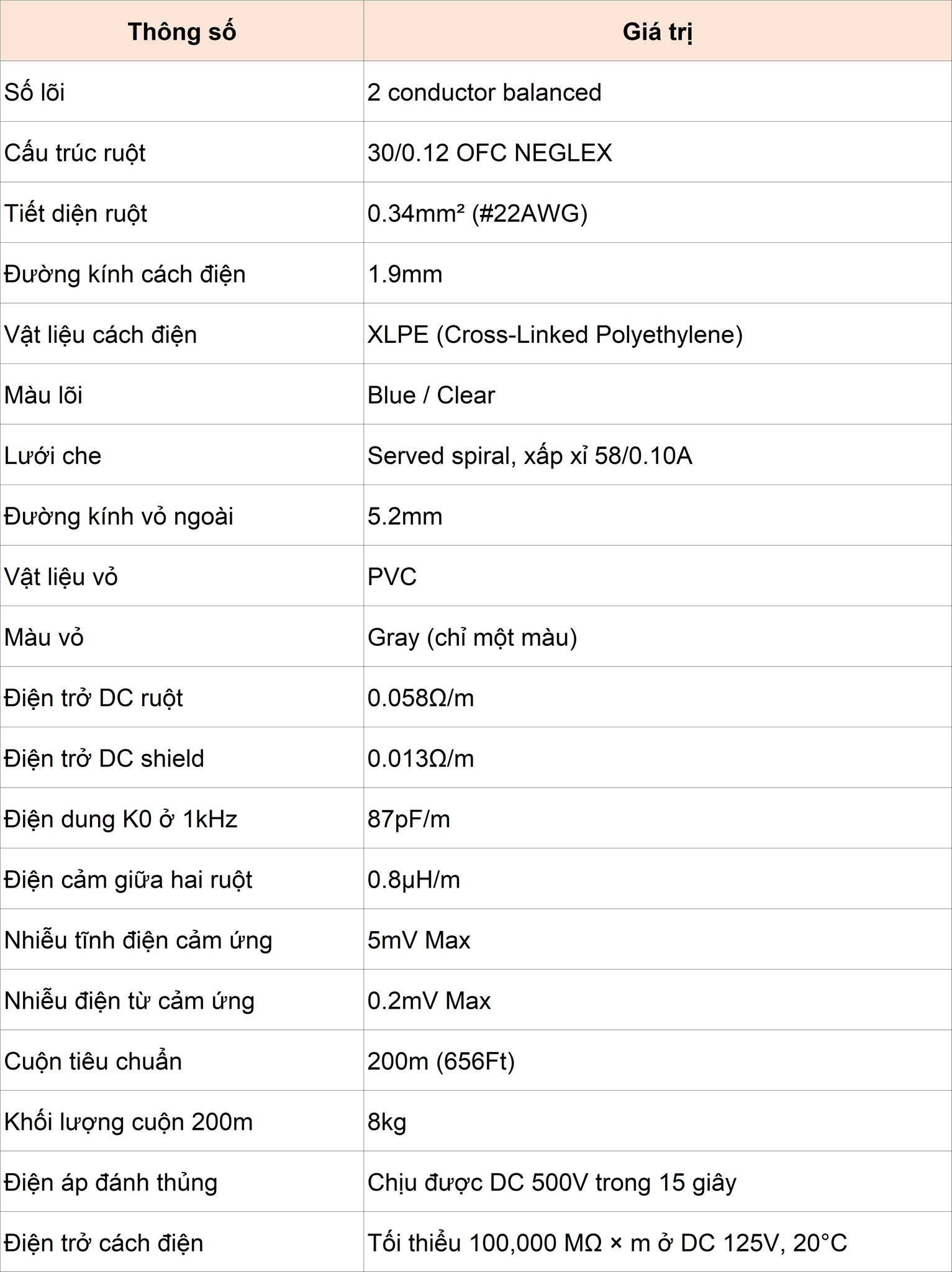

Đặc tính điện hai cáp gần như đồng nhất. Cùng ruột 30/0.12 OFC NEGLEX tiết diện 0.34mm². Cùng cách điện XLPE chất lượng cao. Cùng lưới che served spiral xấp xỉ 58/0.10A. Điện trở DC, điện dung, điện cảm, khả năng chống nhiễu tĩnh điện và nhiễu điện từ ở cả hai cáp đều nằm trong cùng dung sai sản xuất chính chủ Mogami công bố. Một kỹ sư đo bằng máy phân tích trở kháng và máy đo trường nhiễu sẽ không phân biệt được hai cáp này dựa trên phép đo điện.

Khác biệt nằm ở đặc tính cơ học và vật lý của vỏ ngoài. 2549 có vỏ dày 6.0mm với cấu trúc chịu được hàng chục nghìn chu kỳ uốn cong, nhiều màu để phân kênh khi sử dụng portable, độ mềm dẻo cao cho phép cuộn theo bán kính nhỏ mà không hỏng cấu trúc dẫn điện bên trong. 2806 có vỏ mỏng 5.2mm, một màu xám duy nhất, độ cứng vừa phải để giữ form khi đi máng cáp dài và để bám chắc vào kẹp cáp trong quá trình thi công. Đây là các đặc tính cơ học khác biệt, không phải đặc tính chất lượng khác biệt.

Vậy vì sao 2806 rẻ hơn? Vì vỏ ít vật liệu hơn (5.2mm so với 6.0mm là 25% diện tích mặt cắt vỏ), vì một màu thay vì nhiều màu giảm chi phí khâu sản xuất nhuộm và lưu kho tồn nhiều SKU, vì không cần các phụ gia tăng độ dẻo đắt tiền cho yêu cầu chịu uốn nghìn lần. Mogami không cắt giảm vật liệu cốt lõi quyết định chất lượng tín hiệu. Mogami chỉ bỏ những đặc tính không cần thiết cho use case lắp đặt cố định. Đây là tối ưu hóa của kỹ sư, không phải cắt giảm của thương mại.

Người mua chọn 2806 thay vì 2549 không phải vì thiếu ngân sách. Người mua chọn 2806 vì hiểu rằng trong một tuyến permanent installation, ba đặc tính độc nhất của 2549 (chịu uốn hàng nghìn lần, nhiều màu phân kênh portable, vỏ ultra-flex bán kính cong nhỏ) đều không có cơ hội phát huy tác dụng. Trả thêm tiền cho những đặc tính không bao giờ được sử dụng là một quyết định kỹ thuật không hợp lý. Mua đúng spec cho đúng bài toán, không mua dư thừa.

Bá Hùng và Mogami 2806

Bá Hùng Technology phân phối Mogami tại Việt Nam liên tục từ 2003 đến nay, gần hai mươi ba năm. Cáp 2806 chính chủ Mogami, sản xuất tại Nagano, đầy đủ tem nhãn xuất xứ chính ngạch, cuộn 200m nguyên đai, không bán lẻ theo mét cắt sẵn để tránh nguy cơ hàng giả pha trộn ở khâu phân phối.

Hệ thống quản lý chất lượng Bá Hùng đạt chứng nhận ISO 9001 liên tục từ năm 2011 đến nay, trải qua ba kỳ chuyển đổi tiêu chuẩn (ISO 9001:2008 từ 2011 đến 2017, ISO 9001:2015 từ 2017 đến nay). Mười hai năm không gián đoạn audit nghĩa là quy trình nhập, lưu kho, xuất bán và đi cùng dự án của từng cuộn cáp 2806 đều có audit trail tài liệu rõ ràng. Khi có sự cố cần truy vết lô hàng hoặc xác minh tính chính chủ, hồ sơ tài liệu đầy đủ và có thể kiểm tra được.

Đối với các dự án lắp đặt cố định quy mô lớn, Bá Hùng cung cấp dịch vụ kèm theo bao gồm hàn nối đầu jack bằng thiếc 4% - 10% bạc, kiểm tra hiệu suất từng đường trước khi bàn giao, lập as-built drawing cho từng tuyến cáp với mã định danh duy nhất phục vụ bảo trì sau này. Đây là phần việc đi cùng cáp, không phải dịch vụ rời.

Bá Hùng triển khai 2806 trong các loại công trình

Trong gần hai mươi ba năm phân phối Mogami tại Việt Nam, 2806 là model installation cable Mogami được Bá Hùng nhập cho các công trình có yêu cầu đi dây hạ tầng tín hiệu cố định lâu dài trong tủ rack và central apparatus room. Sắp theo khối lượng tiêu thụ thực tế giảm dần:

Studio thu âm chuyên nghiệp. Recording studio, mastering room, post-production facility. Cáp đi giữa mixing console và outboard processor rack, giữa AD/DA converter và DSP, giữa monitor controller và power amplifier rack. Tuyến dây cố định 5-30m mỗi đường, với hệ multi-channel có thể đạt tổng cộng 400-800m cáp internal trong một control room hoàn chỉnh.

Đài phát thanh và truyền hình. Master control room, central apparatus room (CAR), audio router rack permanent install. Cáp đi giữa các bank thiết bị xử lý trong CAR, giữa studio production và CAR, giữa CAR và transmission rack. 2806 là tiêu chuẩn cho internal wiring giữa các tủ rack chuyên biệt, với tuổi thọ vận hành dự kiến trùng với chu kỳ refresh hệ thống broadcast (15-20 năm).

Control room AV cho trung tâm hội nghị quốc gia và quốc tế. Cáp đi dây giữa các tủ rack trong technical room, giữa main DSP processor rack và auxiliary breakout rack, giữa wall plate I/O trên sàn phòng họp và central matrix rack. 2806 cho main backbone hạ tầng trong rack.

Nhà hát opera và nhà hát kịch. Technical room phía sau sân khấu, audio matrix processor rack, lighting controller rack, video processor rack. Cáp đi dây liên kết giữa các tủ rack chuyên biệt trong technical room, đảm bảo signal integrity cho hệ thống điều khiển và xử lý audio cấp opera house.

Đại học có flagship lecture hall và recording studio đào tạo. Control room cho giảng đường lớn, recording studio đào tạo cho khoa âm thanh, broadcast lab phục vụ giảng dạy media production. Đi dây giữa các tủ rack permanent install trong technical room hỗ trợ multiple teaching venues.

Tòa nhà văn phòng cao tầng có hệ AV trung tâm. Central AV equipment room phục vụ multiple phòng họp, ballroom, multipurpose hall, atrium. 2806 cho hạ tầng tín hiệu giữa các tủ rack signal processing, central matrix switching, distributed audio infrastructure - lớp dây mà khách hàng end-user (CEO, manager, sự kiện) không bao giờ nhìn thấy nhưng quyết định chất lượng âm thanh ở mọi venue trong tòa nhà.

Bệnh viện có hệ thống AV cho hội trường y khoa. Central AV rack phục vụ hội trường training y khoa, phòng đào tạo nội trú, phòng họp giao ban điều dưỡng đa khoa. Đi dây giữa các tủ rack signal processing và distribution amplifier.

Tòa án có hệ thống ghi âm pháp lý nhiều phòng xét xử. Central recording và archiving rack tại building IT room, đi dây giữa các tủ rack lưu trữ, audio router multi-channel, transcription workstation rack. Yêu cầu chất lượng ghi âm pháp lý chuẩn lâu dài, không gián đoạn vận hành.

Sân vận động indoor có broadcast control room cố định. Cáp đi dây giữa các tủ rack signal processing trong control room, giữa main equipment rack và auxiliary distribution rack cho commentator booth, broadcast booth, scoreboard control. Tuyến internal cố định cho 15-20 năm vận hành liên tục.

Khách sạn 5 sao có ballroom, multipurpose hall và conference suite. Central AV equipment room đi dây tới các venue trong tòa nhà, đi dây giữa các tủ rack signal routing và DSP processing phục vụ ballroom 1000-2500m². 2806 cho hạ tầng internal trong rack.

Trong nhiều công trình AV chuyên nghiệp quy mô lớn, Bá Hùng triển khai kết hợp: 2806 cho lớp internal wiring trong tủ rack permanent install, 2549 cho main mic backbone đường dài giữa stage và technical room, 2534 cho mic studio reference cố định, 2791 cho mic không dây handheld portable. Mỗi model cho đúng lớp hạ tầng tương ứng, không thay thế được nhau.

Chất lượng lâu dài

Cáp tín hiệu Console Internal Wiring MOGAMI 2806 là một trong những installation cable được lựa chọn cho lớp hạ tầng tín hiệu cố định trong tủ rack, được thiết kế dưới dạng Large Conductor Size Console Cable. Cùng tiết diện ruột 0.34mm² (#22AWG) với 2549 NEGLEX nhưng được Mogami tối ưu cho permanent installation, 2806 là tiêu chuẩn cho các công trình studio, broadcast facility, và central AV equipment room có yêu cầu chất lượng signal path lâu dài.

Ưu Điểm Độc Đáo và Công Nghệ Vượt Trội

Ưu điểm công nghệ độc đáo của MOGAMI 2806 nằm ở việc Mogami không cắt giảm thành phần cốt lõi quyết định chất lượng tín hiệu khi tối ưu cáp cho ứng dụng installation. Cáp sử dụng 2 lõi dẫn điện 22AWG bằng Đồng không chứa Oxy (NEGLEX OFC) tinh chế theo quy trình tự phát triển của Mogami, được phủ lớp bảo vệ ngay khi vừa rút khỏi máy kéo để chống oxy hoá theo thời gian. Cấu trúc shield xoắn đồng (Served Shield) tương đương cáp microphone reference của Mogami. Cách điện XLPE (Cross-Linked Polyethylene) có đặc tính điện ổn định theo nhiệt độ và không co rút khi hàn termination. Đường kính vỏ ngoài 5.2mm tối ưu cho việc xếp nhiều dây trong máng cáp permanent install, một màu xám đồng bộ trong tủ rack. Sự kết hợp này được Mogami định vị là "highest quality wiring of mixing consoles, rack panels, and studio equipment" - tiêu chuẩn cho lớp hạ tầng tín hiệu không nhìn thấy quyết định chất lượng âm thanh ai cũng nghe.
