Mogami 2549: Khi Đường Dây Micro Dài Hơn 30m Cần Một Cáp Khác Với Cáp Studio Hay Cáp Broadcast

Mogami 2549: Khi đường dây micro dài hơn 30m - cáp Mogami tiết diện 0.339mm² lớn nhất dòng, bảo toàn dải tần cao.

Mogami 2549: Khi Đường Dây Micro Dài Hơn 30m Cần Một Cáp Khác Với Cáp Studio Hay Cáp Broadcast

Mogami không xem 2549 là phiên bản tiết kiệm của 2534, cũng không xem 2549 là phiên bản nâng cấp của 2791. Mogami xem 2549 là câu trả lời cho một bài toán mà 2534 và 2791 không phải lựa chọn tối ưu: đường dây mic dài, công trình lắp đặt cố định, ưu tiên bảo toàn dải tần cao trên khoảng cách lớn.

Vị trí của 2549 trong catalogue Mogami

Trên website chính chủ Mogami Wire Co., Ltd., dòng microphone cable được chia thành hai nhóm lớn:

NEGLEX QUAD MIC. CABLES với cấu trúc star-quad bốn lõi đối xứng (đại diện 2534, 2893). Triết lý: ưu tiên tuyệt đối khả năng triệt tiêu nhiễu cho thu âm studio reference.

HIGH QUALITY BALANCED MIC. CABLES với cấu trúc 2 lõi balanced (gồm 2549, 2791, 3284). Mỗi model trong nhóm này có triết lý riêng. 2791 ưu tiên độ bền cơ học (131,000 chu kỳ uốn). 3284 là biến thể TPE của 2791 cho khoảng nhiệt độ -40°C. 2549 ưu tiên đường dây dài và bảo toàn dải tần cao.

Câu mô tả của Mogami cho 2549 trên website chính chủ ngắn gọn nhưng đầy đủ:

"2549 has been designed using our famous Neglex OFC to provide the highest quality of audio reproduction in any recording application. It features #22AWG conductors and lower capacitance than our quad cables. The served shield and twisted pair construction is excellent at preventing noise caused by electromagnetic interference. This cable is recommended when high frequencies are important and where long cable runs are needed, and, it is cheaper and easier to terminate than quad cables."

Tạm dịch: 2549 được thiết kế sử dụng đồng OFC NEGLEX nổi tiếng để mang lại chất lượng tái tạo âm thanh cao nhất trong mọi ứng dụng thu âm. Sản phẩm có ruột dẫn #22AWG và điện dung thấp hơn các cáp quad của hãng. Cấu trúc shield xoắn ốc cộng cặp xoắn đôi rất hiệu quả trong việc chống nhiễu điện từ. Cáp này được khuyến cáo khi dải tần cao quan trọng và khi cần đường dây dài, đồng thời rẻ hơn và dễ termination hơn so với cáp quad.

Ba từ khoá định vị 2549 nằm trong câu cuối: "high frequencies are important", "long cable runs are needed", và "easier to terminate". Đây là ba bài toán mà 2534 (quad reference) và 2791 (broadcast durability) không phải lựa chọn tối ưu.

(Bối cảnh thương hiệu Mogami: Brand Hub Mogami. So với hai model anh em trong dòng mic cable: 2534 Neglex Quad và 2791 Broadcast.)

Vì sao tiết diện 0.339mm² (#22AWG) lớn nhất trong dòng mic cable Mogami

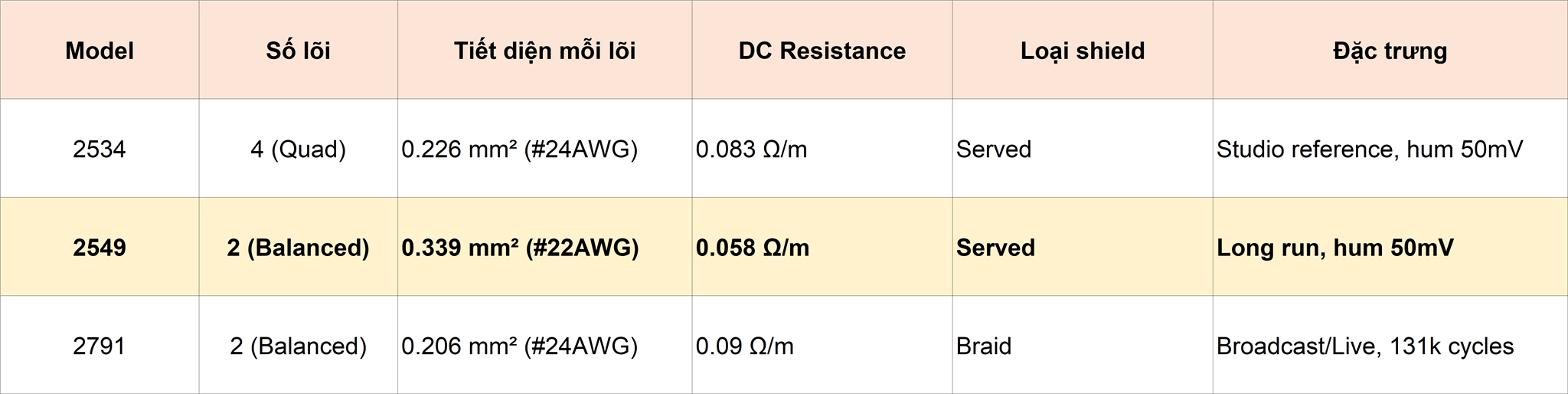

Trong toàn bộ dòng microphone cable của Mogami, không model nào có tiết diện ruột lớn hơn 2549. Bảng so sánh ba model chính trong dòng:

Tiết diện 0.339mm² của 2549 lớn hơn 2534 50% và lớn hơn 2791 65%. DC resistance ruột thấp hơn 2534 30% và thấp hơn 2791 35%.

Tại sao Mogami lại làm một mic cable với tiết diện lớn như vậy?

Câu trả lời nằm ở vật lý của truyền tín hiệu micro qua đường dây dài.

Mic cable mang tín hiệu cực yếu, thường ở mức -50 đến -30 dBu. Trong một hệ balanced, hai conductor (hot và cold) mang tín hiệu đối pha, op-amp ở đầu nhận trừ tín hiệu cold ra khỏi hot để loại bỏ nhiễu chung mode. Nguyên lý này hoạt động tốt khi đường dây ngắn.

Khi đường dây kéo dài (30m, 50m, 100m), hai vấn đề bắt đầu xuất hiện:

Vấn đề 1: Điện dung dây tăng cùng chiều dài. Mọi cáp đều có điện dung giữa hot và cold, và giữa conductor và shield. Khi chiều dài tăng, điện dung tổng cộng tăng tuyến tính. Điện dung lớn kết hợp với source impedance của micro (thường 150-200Ω cho dynamic mic, có thể cao hơn cho condenser) tạo bộ lọc thông thấp tự nhiên (low-pass filter). Tần số cắt -3dB của filter này tỷ lệ nghịch với điện dung tổng. Đường dây càng dài, dải tần cao bị cắt càng thấp.

Vấn đề 2: Điện trở dây ảnh hưởng đến signal-to-noise. Tín hiệu mic ở mức -50 dBu cần được khuếch đại lên +4 dBu bởi mic preamp, tức gain 54 dB. Khi gain cao như vậy, mọi noise floor đều quan trọng. Điện trở dây cao tạo thêm thermal noise (Johnson noise) trong tín hiệu, làm SNR giảm.

2549 giải quyết cả hai vấn đề bằng hai cách đồng thời:

Capacitance thấp hơn cáp quad. Capacitance giữa conductor-conductor của 2549 chỉ 11 pF/m, so với 97 pF/m của 2534 đấu Quad-connected. Trên đường dây 100m, tổng điện dung 2549 chỉ 1.1 nF, trong khi 2534 đạt 9.7 nF. Sự khác biệt 9 lần này có nghĩa là tần số cắt -3dB của 2549 cao gấp 9 lần trên cùng chiều dài.

Tiết diện ruột lớn hơn. DC resistance 0.058 Ω/m của 2549 tạo Johnson noise thấp hơn 30% so với 2534. Trên đường dây 50m, sự khác biệt này đo được bằng máy đo phổ chuyên dụng.

Đổi lại, 2549 không có cấu trúc quad nên khả năng triệt tiêu nhiễu chung mode thấp hơn 2534 (mặc dù hum noise spec đo được vẫn ngang nhau ở 50 mV Max). Đây là tradeoff đúng cho ứng dụng đường dài: chấp nhận noise rejection ngang bằng 2534 (không kém hơn) để có dải tần cao bảo toàn và SNR tốt hơn trên khoảng cách lớn.

Cho đường dài, không hy sinh độ phân giải.

Vì sao tiết diện 0.339mm² (#22AWG) lớn nhất trong dòng mic cable Mogami

Công nghệ NEGLEX OFC: vì sao 2549 giữ thông số 10+ năm

Đặc tính điện trên datasheet 2549 không phải con số đo ngày xuất xưởng và quên đi. Mogami cam kết giữ nguyên trong toàn bộ vòng đời sản phẩm 10 năm warranty. Đối với mic cable lắp đặt cố định, điều này có ý nghĩa đặc biệt quan trọng.

Đồng công nghiệp thông thường có một vấn đề cố hữu: oxy hoá bề mặt vi mô theo thời gian. Sau 5-10 năm sử dụng trong môi trường nhiệt độ và độ ẩm thay đổi của khí hậu Việt Nam, DC resistance của cáp mic dân dụng có thể tăng 5-15% so với spec gốc. Đối với mic cable mang tín hiệu cực yếu, sự tăng resistance này có hai hậu quả không thể bù lại:

Một là noise floor tăng theo, kéo theo việc sound engineer phải push pre-amp gain cao hơn để bù, càng làm hệ thống nhạy với mọi nhiễu khác trong room.

Hai là khi cáp đi qua nhiều patch bay và connector trong hệ thống multi-channel, mỗi điểm tiếp xúc oxy hoá thêm một chút làm dải tần cao bị cắt dần. Sau 5-7 năm vận hành, hệ thống mic trở nên "đục" mà không ai chỉ ra được nguyên nhân cụ thể.

Mogami giải quyết vấn đề này từ gốc bằng quy trình NEGLEX OFC tự phát triển: đồng được tinh chế trong môi trường khử oxy ở nhiệt độ kiểm soát, mỗi sợi được phủ một lớp bảo vệ ngay khi vừa rút khỏi máy kéo, lớp phủ này giữ bề mặt đồng không tiếp xúc trực tiếp với không khí trong toàn bộ vòng đời sản phẩm. Kết quả đo được: 0.058 Ω/m hôm nay vẫn là 0.058 Ω/m mười năm sau, trong điều kiện cài đặt cố định bình thường.

Đối với mic cable installation cố định trong hội trường, conference center, nhà thờ, trường đại học, đài truyền hình, đây là argument đầu tư có cơ sở. Cáp mic dân dụng tiết kiệm có tuổi thọ vận hành thực 5-7 năm. Mỗi chu kỳ thay cáp cho hệ multi-channel (32, 48, 64 đường) gây gián đoạn vận hành nhiều ngày và chi phí nhân công kéo lại toàn bộ đường dây qua máng cáp âm trần.

2549 với NEGLEX OFC processing có tuổi thọ vận hành thực 15-20 năm với thông số gần như không đổi. Đầu tư một lần, không phải thay ba lần.

Đây không phải bí mật. Mogami công bố toàn bộ quy trình NEGLEX OFC trên website chính chủ. Không có "secret ingredient", chỉ có engineering substance đo được.

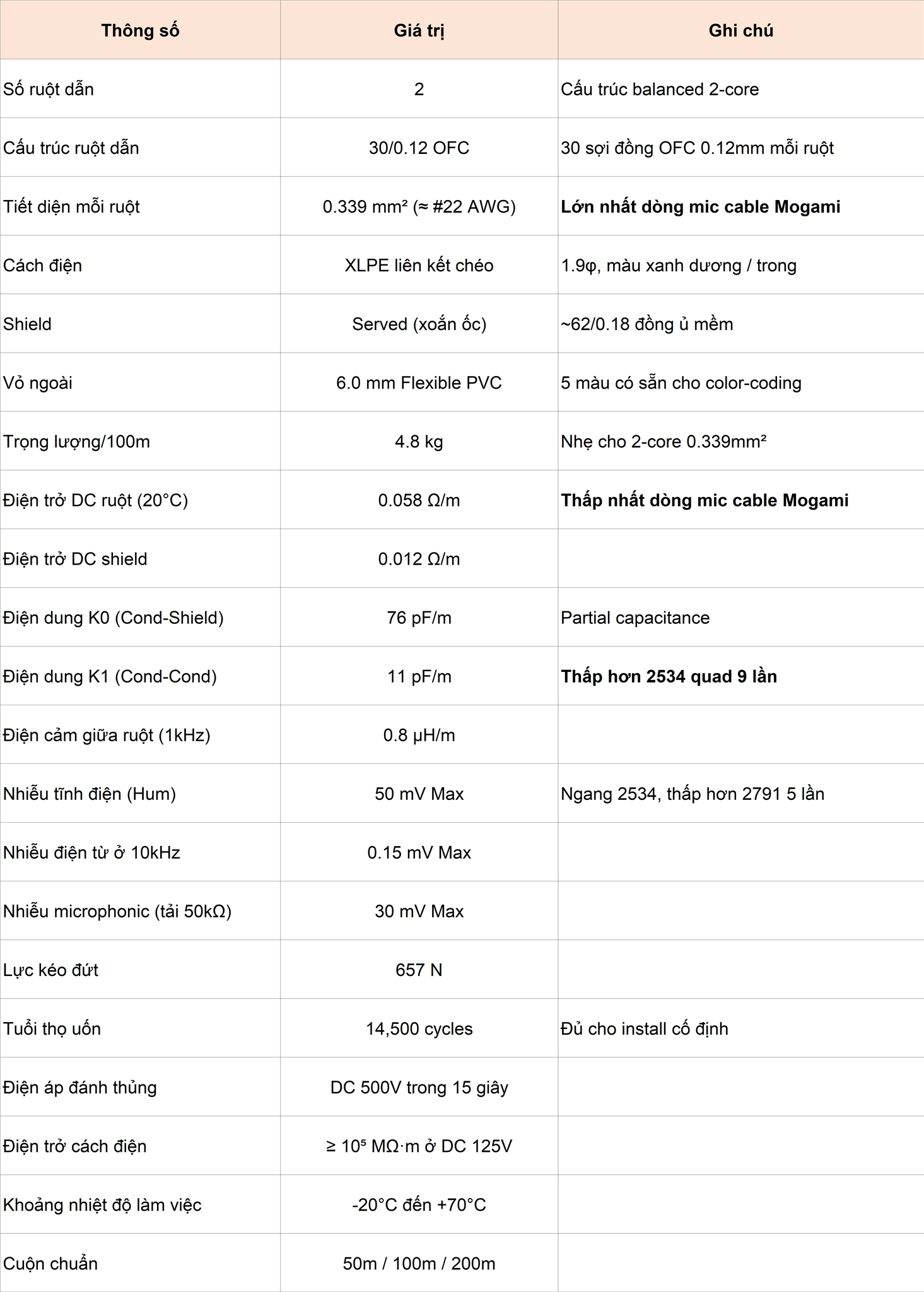

Thông số đo được, công bố công khai

Mọi thông số đo được. Mọi phép tính kiểm chứng được.

Ba đặc điểm kỹ thuật đáng nhấn mạnh:

Cách điện XLPE. Cross-Linked Polyethylene là vật liệu tiêu chuẩn cho mic cable pro vì ba lợi thế cùng lúc: đặc tính điện ổn định theo nhiệt độ và tần số, không co rút khi tiếp xúc với mỏ hàn nóng (hàn termination không cần lo XLPE co lại làm hở ruột), và tổn thất điện môi thấp ở dải tần audio. PVC thông thường (rẻ hơn) có tổn thất điện môi cao hơn, đặc biệt ở dải tần cao và nhiệt độ thay đổi.

5 màu vỏ có sẵn. Color-coding cho multi-channel mic installation là yêu cầu thực tế khi số đường mic vượt 16. Hội trường 800 chỗ với 32 mic đại biểu, conference center 1200 chỗ với 48 mic gooseneck, đài TV với 24 mic studio, tất cả cần phân biệt kênh trực quan. 5 màu của 2549 đủ cho hầu hết hệ thống đến 80 kênh khi kết hợp cặp đôi và nhóm bằng cùng màu.

Cuộn 200m. Phù hợp với đặc thù long cable runs của 2549. Một cuộn nguyên có thể chạy nhiều đường dây dài trong cùng hệ thống mà không có điểm nối, giảm rủi ro oxy hoá và mismatch theo thời gian.

Mọi thông số đo được. Mọi phép tính kiểm chứng được.

Tiêu chuẩn quốc tế và khuyến cáo chuyên gia cho mic cable đường dài

Khuyến cáo về chiều dài tối đa cho mic cable trong bài này không phải quan điểm cá nhân của Bá Hùng. Đây là consensus engineering từ các tiêu chuẩn ngành và chuyên gia hàng đầu thế giới.

Audio Engineering Society (AES) thừa nhận chuẩn ngành cho mic cable balanced low-impedance: chiều dài tối đa thực tế cho thu âm chất lượng cao là 100-150m. Quá khoảng này, capacitance build-up bắt đầu ảnh hưởng đáng kể đến dải tần cao, và Johnson noise của điện trở dây trở thành yếu tố hạn chế SNR. Tiêu chuẩn này áp dụng cho cáp có spec thông thường. Cáp có tiết diện ruột lớn hơn và capacitance thấp hơn (như 2549) đẩy giới hạn này lên cao hơn.

BBC Technical Standards (tài liệu kỹ thuật được publish bởi BBC R&D, tham chiếu cho broadcast facilities toàn cầu) xác lập: cho mic balanced trong studio fixed install, cáp tiết diện 0.34mm² trở lên là tiêu chuẩn cho đường dây vượt 50m. Cáp tiết diện nhỏ hơn (0.22mm² hoặc nhỏ hơn) chỉ nên dùng cho đường dây ngắn dưới 30m.

Floyd E. Toole (cựu trưởng nghiên cứu âm thanh tại National Research Council Canada): các nghiên cứu về psychoacoustics xác nhận sự suy giảm dải tần cao trên 10kHz ở mức -1 dB trở lên là cảm nhận được bởi listener có training. Cáp mic dân dụng tiết diện nhỏ trên đường dài 80-100m có thể đạt mức suy giảm này.

Tài liệu đào tạo CTS-D của AVIXA (Certified Technology Specialist - Design) khuyến cáo specific cho lecture hall và conference center installation: mic cable runs vượt 30m nên dùng cáp tiết diện 0.339mm² (#22 AWG) trở lên với XLPE dielectric, không nên dùng cáp #24 AWG cho long runs trừ khi có lý do về độ bền cơ học (như 2791 cho stage handheld).

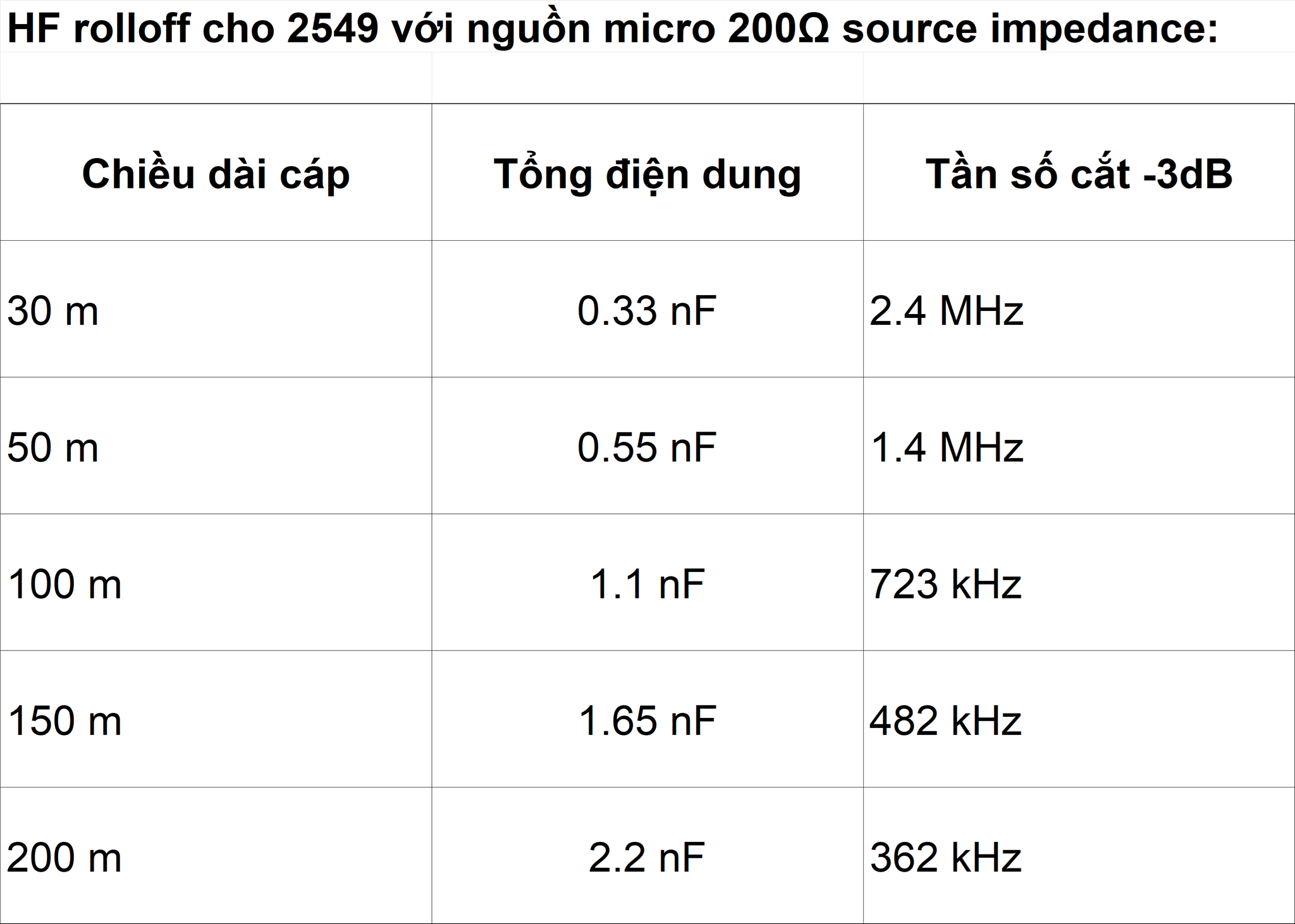

Áp dụng các chuẩn này cho 2549 với phép tính HF rolloff cụ thể:

Tần số cắt -3dB tại 362 kHz trên đường dây 200m vẫn cao hơn dải tần audio (20 Hz - 20 kHz) gấp 18 lần. Trong dải audio, suy giảm tần số cao gần như không đo được.

So sánh với 2534 đấu Quad trên cùng chiều dài 200m:

Tổng điện dung: 19.4 nF
Tần số cắt -3dB: 41 kHz
Suy giảm tại 20 kHz vẫn dưới 0.1 dB nhưng đã bắt đầu ảnh hưởng dải tần siêu cao của các micro condenser cao cấp

Đây là lý do Mogami chính chủ khuyến cáo 2549 cho long cable runs. Không phải vì 2534 có vấn đề ở đường dài, mà vì 2549 cho biên dự trữ tốt hơn rõ rệt cho mic condenser hi-res và đường dây vượt 100m.

Khuyến cáo của ngành, không phải khuyến cáo của Bá Hùng.

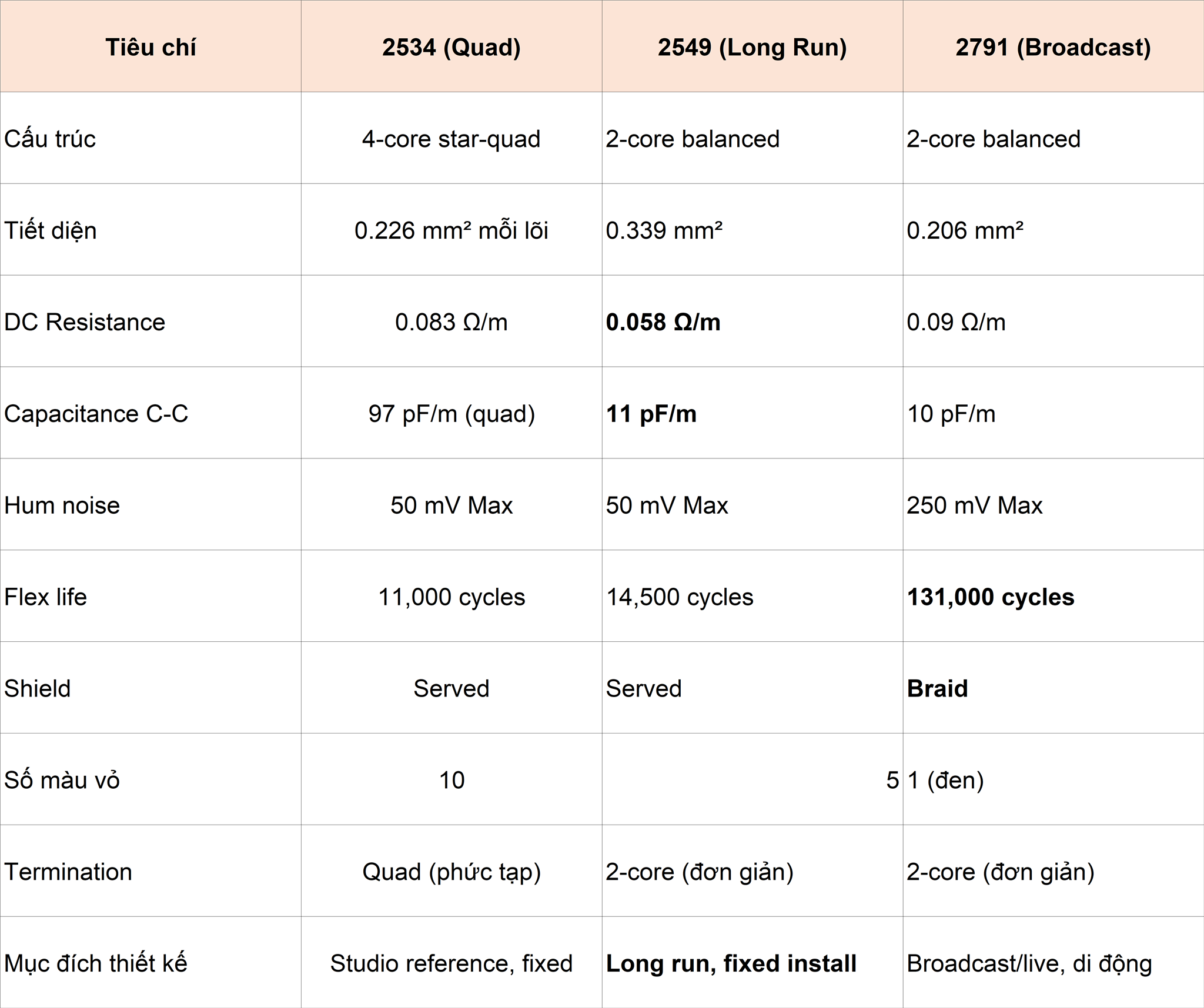

So với 2534 và 2791: ba bài toán, ba lựa chọn

Ba model phục vụ ba bài toán hoàn toàn khác nhau, không thay thế được nhau. Trong nhiều dự án AV chuyên nghiệp, cả ba cùng có mặt: 2534 cho mic studio reference cố định, 2549 cho main mic loops đường dài đến FOH, 2791 cho mic không dây handheld và mic di động.

Tiết diện lớn nhất trong dòng mic cable Mogami.

So với 2534 và 2791: ba bài toán, ba lựa chọn

Khi không có chỗ giấu lỗi

Logic chung của cáp mic đã trình bày ở bài 2534 và 2791: cáp mic nằm đầu chuỗi tín hiệu, sai số ở đoạn này đi suốt phần còn lại của chuỗi. Đối với 2549, logic này có một dimension riêng cho long runs.

Trong một hội trường công vụ 800 chỗ với hệ mic gooseneck 32 đại biểu, mỗi mic gửi tín hiệu qua đường dây từ vị trí ngồi đến rack DSP trong technical room. Đường dây có thể từ 25 đến 70m tuỳ vị trí ngồi. Multiplied bởi 32 kênh, tổng cộng có khoảng 1.5 km mic cable chạy trong hệ thống.

Nếu dùng mic cable thông thường tiết diện 0.22mm² cho hệ này:

Capacitance build-up trên đường 70m đạt khoảng 7 nF, tần số cắt -3dB khoảng 110 kHz. Còn trong dải audio nhưng đã ảnh hưởng dải siêu cao.
DC resistance 70m round-trip khoảng 12Ω cho cáp #24AWG, tạo Johnson noise khoảng -118 dBV/√Hz. Khi pre-amp gain 54 dB, tạo noise floor cảm nhận được trong phòng yên tĩnh.
Sau 5-7 năm vận hành, oxy hoá tăng resistance thêm 10-15%, noise floor tăng theo.

Nếu dùng 2549 cho hệ này:

Capacitance build-up trên đường 70m chỉ 0.77 nF, tần số cắt -3dB khoảng 1 MHz. Hoàn toàn không ảnh hưởng audio band.
DC resistance 70m round-trip khoảng 8Ω, Johnson noise thấp hơn 35%.
NEGLEX OFC processing giữ resistance ổn định 15-20 năm.

Sự khác biệt giữa hai phương án không nghe rõ ngay khi setup ban đầu. Nó hiện ra dần qua việc:

Sự kiện quan trọng có MC cao cấp phải push gain hơn để giữ rõ tiếng
Live broadcast của sự kiện cấp cao bị ghi nhận noise floor cao hơn quốc tế
Sau 5-7 năm, hội trường cần renovate hệ AV mà nguyên nhân là "cáp đã già"

Chi phí thay cáp mic cho hội trường công vụ với 32-48 kênh thường vượt 200 triệu đồng (vật tư + nhân công kéo lại qua máng cáp âm trần + gián đoạn vận hành 5-10 ngày). Đầu tư 2549 ngay từ đầu loại trừ chi phí này.

Đầu tư đúng từ đầu, không sửa giữa chừng.

Bá Hùng triển khai 2549 trong các loại công trình

Trong gần hai mươi năm phân phối Mogami tại Việt Nam, 2549 là model mic cable Mogami được Bá Hùng nhập cho các công trình có yêu cầu đường dây mic dài và lắp đặt cố định lâu dài. Sắp theo khối lượng tiêu thụ thực tế giảm dần:

Hội trường công vụ cấp tỉnh và thành phố có hệ mic đại biểu nhiều kênh. Hội trường Tỉnh uỷ, UBND, HĐND với 32-100+ mic gooseneck đại biểu. Đường dây từ vị trí ngồi đại biểu đến technical room thường 30-80m, tuỳ vị trí. Cuộn 200m của 2549 đặc biệt phù hợp.

Trung tâm hội nghị quốc gia và quốc tế cấp lớn. Hệ mic đa kênh cho conference suite có sức chứa 500-2000 người. Mic phiên dịch, mic chủ tịch, mic diễn giả, mic phóng viên cùng chạy qua hệ thống tích hợp. 2549 cho main long runs, 2534 cho mic studio booth phiên dịch.

Nhà hát opera và concert hall lớn. Hệ mic dàn nhạc giao hưởng trong orchestra pit, mic ca sĩ chính trên sân khấu chính, mic ambient phòng. Đường dây từ stage đến mixing console FOH thường 30-50m, có khi xa hơn. 2549 cho main mic loops, 2534 cho mic studio reference khi cần.

Đài phát thanh và truyền hình. Studio control room đa kênh, OB van permanent install, broadcast booth. Mic cable runs giữa studio và central apparatus room (CAR) có thể 50-150m. Studio multi-camera cần multi-channel mic distribution. 2549 là tiêu chuẩn cho long runs trong broadcast facility.

Đại học và lecture hall flagship. Hệ mic giảng đường lớn 500-1000 chỗ với mic giảng cố định, mic boundary trên bàn họp, mic ambient. Cáp đi âm tường âm trần, đường dây thường 20-60m. Color-coding 5 màu của 2549 quan trọng cho thi công đa kênh.

Nhà thờ Công giáo và Tin lành lớn. Cathedral và mega-church với multi-channel mic system: mic dẫn lễ, mic ca đoàn cố định trên gác lửng, mic chánh trị viên/lãnh đạo các vị trí khác nhau. Đường dây đi qua kiến trúc lớn, thường 25-50m mỗi đường. Cuộn nguyên 200m hiệu quả cho thi công.

Ballroom khách sạn 5 sao có chức năng tổ chức conference. Ballroom 1000-2500 m² với mic gooseneck di động cho hội nghị, mic không dây cho dẫn chương trình. Cấu trúc cho phép setup linh hoạt với patch panels phân bố nhiều vị trí. 2549 cho main backbone runs giữa technical room và patch panels.

Nhà hát kịch và sân khấu opera bậc cao. Hệ mic boom orchestra pit, mic floor sân khấu, mic ambient phòng kính phía sau. Yêu cầu high frequency preservation cho dải động dàn nhạc giao hưởng. 2549 đặc biệt phù hợp do capacitance thấp.

Sân vận động indoor và arena có hệ MC + commentator broadcast. Mic MC cố định trên podium chính, mic phỏng vấn cố định ở các vị trí, mic ambient cho broadcast. Đường dây có thể vượt 100m từ broadcast booth đến các vị trí. 2549 cho biên dự trữ HF.

Tòa án có hệ mic ghi âm phòng xét xử. Mic chủ toạ, mic luật sư, mic người chứng, mic bị cáo. Yêu cầu chất lượng ghi âm pháp lý chuẩn lâu dài. Cài đặt cố định một lần dùng 15-20 năm. NEGLEX OFC processing của 2549 phù hợp cho yêu cầu vận hành dài hạn này.

Trong nhiều công trình có hệ mic nhiều kênh phức tạp, Bá Hùng triển khai kết hợp: 2549 cho main backbone runs đường dài, 2534 cho mic studio reference các vị trí critical (phiên dịch booth, recording position), 2791 cho mic không dây handheld và mic di động. Mỗi model cho đúng bài toán.

Câu hỏi nên đặt trước khi chọn 2549

Đây là decision framework theo phép toán và bài toán:

Đường dây mic có dài hơn 30m không? Có thì 2549 cho biên dự trữ HF và SNR. Ngắn hơn thì 2534 (cho mic studio quad) hoặc 2791 (cho mic di động) phù hợp hơn.

Cáp có nằm cố định installation hay di động portable? Cố định cho lecture hall, hội trường, broadcast facility, nhà thờ: chọn 2549. Di động cuộn-thả hàng đêm cho stage event: chọn 2791.

Số đường mic trong hệ thống có vượt 16 không? Có thì color-coding 5 màu của 2549 trở nên quan trọng. Hệ thống nhỏ hơn (< 8 kênh) thì màu vỏ ít quan trọng hơn.

Termination có nhiều điểm trong hệ thống không? Hệ có nhiều patch bay, breakout box, junction box: 2549 dễ termination hơn 2534 quad (2 conductor vs 4 conductor). Tiết kiệm chi phí nhân công thi công cho hệ phức tạp.

Có yêu cầu chất lượng âm thanh đạt chuẩn broadcast HDTV hay recording reference không? Có thì 2549 cho long runs là phù hợp. Còn cho studio recording master quality ở mic position cố định, 2534 quad vẫn là choice tốt hơn.

Môi trường có nhiều thiết bị wireless RF không? Cực dày đặc (sự kiện 30+ mic không dây): 2791 với braid shield có lợi thế. Vừa phải: cả 2534 và 2549 đều đủ với served shield.

Tư vấn cấu hình tối ưu cho từng dự án là việc Bá Hùng làm cùng kiến trúc sư âm thanh và đơn vị thiết kế từ giai đoạn lập dự toán. Một hệ thống AV chuyên nghiệp thường dùng kết hợp các model: 2549 cho main backbone, 2534 cho mic critical reference, 2791 cho mic di động.

Khi đường dây dài, 2549 là answer của Mogami.

Đặt hàng và tư vấn

Bá Hùng nhập 2549 trực tiếp từ Nagano, Nhật Bản, theo dạng cuộn nguyên 50m, 100m hoặc 200m, đầy đủ tem nhãn xuất xứ chính chủ. Khách hàng có thể chọn một trong 5 màu vỏ có sẵn của Mogami cho color-coding theo yêu cầu dự án. Khách hàng có thể đặt:

Theo mét lẻ cắt từ cuộn, cho dự án nhỏ hoặc test cấu hình. Theo cuộn nguyên, cho dự án lớn và nhà thầu hệ thống multi-channel. Theo bộ assemble sẵn với đầu nối XLR3 Neutrik hoặc Switchcraft (USA) tuỳ yêu cầu, hàn bằng thiếc 4% bạc, kiểm tra thông số nhiễu và microphonic từng đường trước khi giao.

Đối với hệ thống mic multi-channel lớn (32 kênh trở lên), Bá Hùng cung cấp dịch vụ tính toán cable runs chi tiết cho từng đường dây, color-coding scheme theo zone, và pre-terminated patch panels để giảm thời gian thi công tại công trường.

Liên hệ tư vấn dự án: +84 919 33 9977 | info@bahung.com

Tên BA HUNG TECHNOLOGY CO., Ltd. có trong danh sách International Distributors chính thức trên trang chủ Mogami Wire Co., Ltd. (Nhật Bản).
