Mogami 3082: Khi Loa Point Source Công Suất Vừa Và Hệ Loa Rải Cần Cùng Một Cáp
Made in Japan, Since 1957
Vị trí của 3082 trong catalogue Mogami
Trên website chính chủ Mogami Wire Co., Ltd., model 3082 được liệt kê tách hẳn dòng High Definition Multi Series. Mục đích thiết kế ghi rõ: cấu trúc 2-core đồng trục, ruột giữa và shield ngoài cùng tiết diện 2.0mm² OFC NEGLEX, đường kính ngoài 6.5mm phù hợp với clamp cơ học của connector compact tiêu chuẩn.
Câu định danh quan trọng của Mogami: "world standard of economy and popular professional speaker cable". Tiêu chuẩn thế giới cho dòng cáp loa pro phổ thông, kinh tế.
Cụm "economy" và "popular professional" không có nghĩa là "rẻ tiền pro" hay "chất lượng vừa phải". Nghĩa của nó là: cáp pro được tối ưu cho phổ ứng dụng rộng nhất với mức đầu tư hợp lý, trong giới hạn công suất và chiều dài tính được bằng phép toán.
Vì sao đồng trục, không phải bốn lõi
Cấu trúc đồng trục của 3082 có hai conductor: ruột giữa và shield ngoài, cả hai cùng tiết diện 2.0mm² OFC NEGLEX. Shield bao quanh ruột giữa đối xứng hoàn toàn, từ trường sinh ra bởi dòng đi và dòng quay về triệt tiêu lẫn nhau.
Kết quả đo được:
Inductance 0.2 μH/m, so với 0.5-0.6 μH/m của các model 4-core. Đặc tính điện cảm thấp này là lợi thế trực tiếp của cấu trúc đồng trục, đặc biệt quan trọng khi cáp chạy qua môi trường có nhiều thiết bị phát điện từ.
Capacitance 253 pF/m, cao hơn các model 4-core (99-110 pF/m). Tradeoff hợp lý vì 3082 nhằm vào ứng dụng đường dây trong khoảng tính được, không phải đường dây rất dài.
Nhiễu điện từ ở 10kHz đo được "LOD" — Limit of Detection, dưới ngưỡng phát hiện. Đây là kết quả trực tiếp của shield đồng trục 100%. Trong môi trường có nhiều dây nguồn AC, dây mạng, dây điều khiển chạy chung máng cáp, 3082 không hấp thụ nhiễu chéo đáng kể.
Đồng trục, không phải lồng vào nhau.
Công nghệ NEGLEX OFC: vì sao thông số ổn định trong 10+ năm
Đặc tính điện trên datasheet 3082 không phải con số đo ngày xuất xưởng và quên đi. Mogami cam kết giữ nguyên trong toàn bộ vòng đời sản phẩm 10 năm warranty. Đây là điểm Mogami tự thiết kế quy trình sản xuất đồng, thay vì mua đồng công nghiệp như đa số nhà sản xuất cáp khác.
Đồng công nghiệp thông thường có một vấn đề cố hữu: oxy hoá bề mặt vi mô theo thời gian. Mỗi sợi đồng nhỏ trong cấu trúc rope-lay tích lũy một lớp oxide cực mỏng. Sau 5-10 năm sử dụng trong môi trường nhiệt độ và độ ẩm thay đổi của khí hậu Việt Nam, DC resistance của cáp dân dụng có thể tăng 5-15% so với spec gốc. Trên một hệ BGM dài 200m, sự tăng này đủ để cảm nhận được sự "đục dần" của dải tần cao theo thời gian, mặc dù không ai có thể chỉ ra chính xác vấn đề đang ở đâu.
Mogami giải quyết vấn đề này từ gốc bằng quy trình NEGLEX OFC tự phát triển: đồng được tinh chế trong môi trường khử oxy ở nhiệt độ kiểm soát, mỗi sợi được phủ một lớp bảo vệ ngay khi vừa rút khỏi máy kéo, lớp phủ này giữ bề mặt đồng không tiếp xúc trực tiếp với không khí trong toàn bộ vòng đời sản phẩm. Kết quả đo được: 0.009 Ω/m hôm nay vẫn là 0.009 Ω/m mười năm sau, trong điều kiện cài đặt cố định bình thường.
Đây không phải bí quyết. Mogami công bố toàn bộ quy trình trên website chính chủ. Cũng không có tuyên bố vô căn cứ về "âm thanh tốt hơn nhờ đồng tinh khiết". Mogami chỉ cam kết một điều: thông số đo được hôm nay sẽ giữ nguyên trong tương lai.
Không có thành phần bí mật. Chỉ có công nghệ làm thật và thông số đo thật.

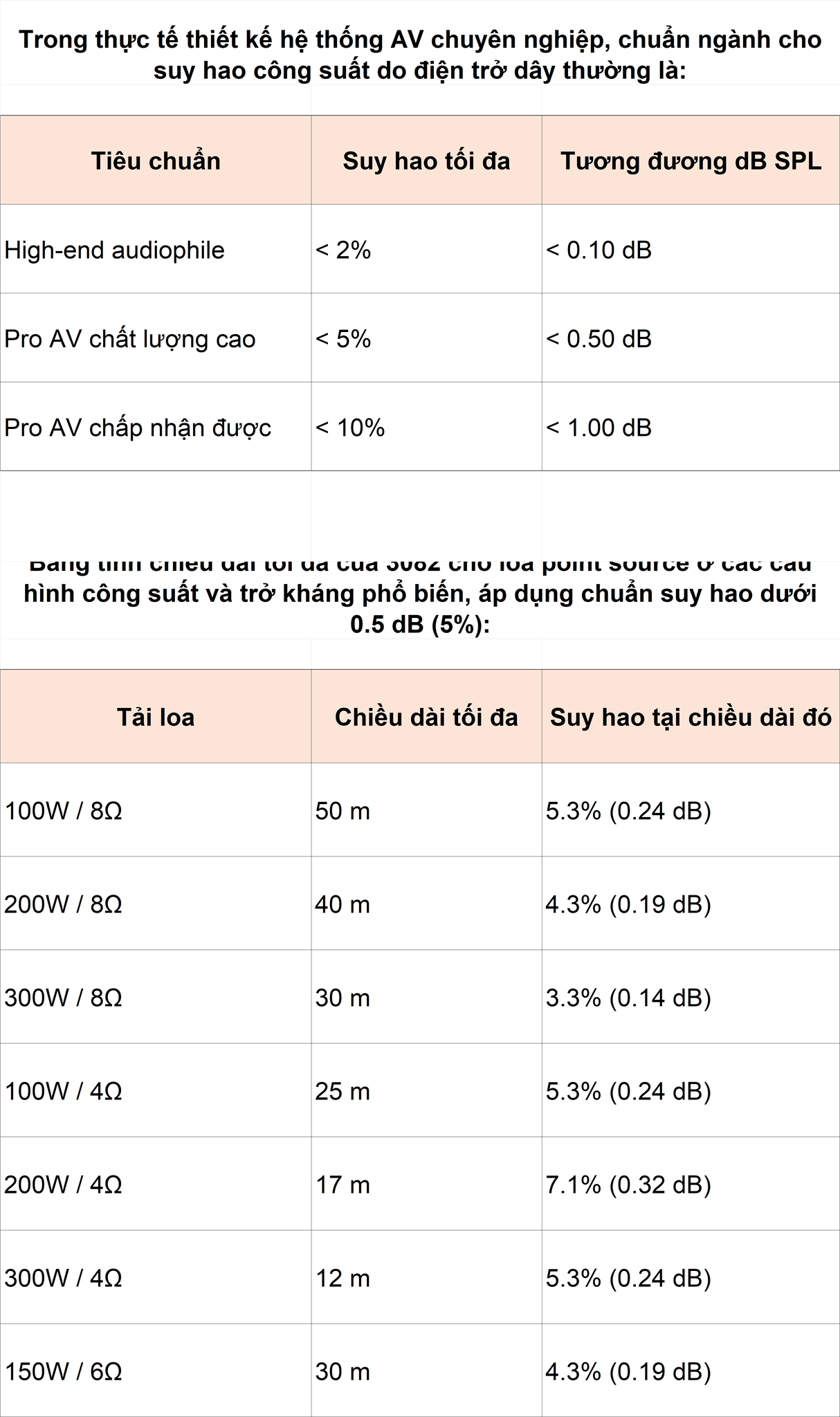

Phép toán: 3082 cho loa point source trở kháng thấp
Đọc bảng theo logic:
Với loa 8Ω công suất 300W (tiêu biểu cho rất nhiều loa point source pro trên thị trường), 3082 chạy được 30 mét với suy hao chỉ 0.14 dB, vượt xa chuẩn high-end. Với loa 8Ω công suất 100W (loa fill, surround, side fill), 3082 chạy được 50 mét. Đây là dải đáp ứng hầu hết các bài toán đi dây fill speaker, side fill, balcony fill, surround trong hội trường 300-1000 chỗ.
Với loa 4Ω, cùng công suất, chiều dài tối đa giảm xuống một nửa do tỷ số điện trở dây so với tải nhỏ hơn. 4Ω công suất 200-300W chỉ nên đi 12-17m. Vượt ngưỡng đó, nên chuyển sang 2921 hoặc 3104.
3082 không bị giới hạn bởi chiều dài. 3082 bị giới hạn bởi định luật Ohm.

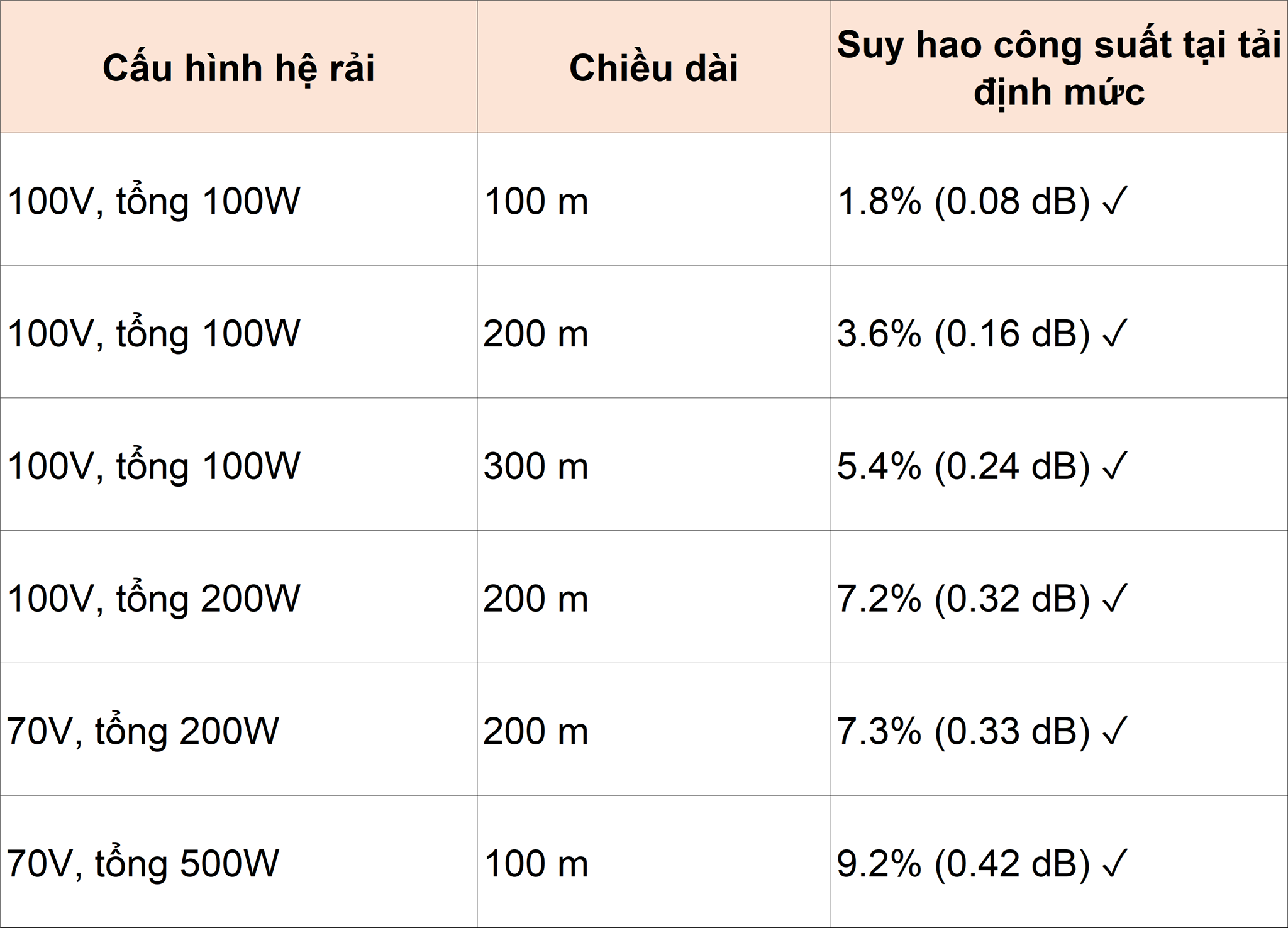

Phép toán: 3082 cho hệ loa rải 70V/100V áp cao
Hệ loa rải áp cao 70V/100V hoạt động theo nguyên lý khác hoàn toàn. Mỗi loa có biến áp riêng chuyển đổi từ áp cao trên đường dây xuống áp loa thông thường tại loa. Trên đường dây, điện áp được giữ cao và dòng điện được giữ thấp. Suy hao công suất do điện trở dây tỷ lệ với bình phương dòng điện, nên áp cao giảm suy hao xuống cấp số mũ.
3082 có thể chạy 200-300 mét trong hệ rải 70V/100V mà suy hao công suất vẫn dưới ngưỡng nghe được. Cùng chiều dài đó với hệ áp thấp 4Ω, suy hao sẽ là vài chục phần trăm, không khả thi.
Đây là lý do 3082 trở thành cáp tiêu chuẩn cho hệ BGM commercial cao cấp diện rộng: hotel 5 sao, resort cao cấp, shopping mall sang trọng, retail luxury, gallery, hotel boutique, restaurant fine-dining có nhiều khu vực.
Tiêu chuẩn quốc tế và khuyến cáo chuyên gia
Khuyến cáo công suất tối đa cho cáp 14 AWG (2.0mm²) trong bài này không phải quan điểm cá nhân của Bá Hùng. Đây là consensus engineering có cơ sở từ các tiêu chuẩn ngành và nghiên cứu chuyên gia hàng đầu thế giới.
Audio Engineering Society (AES) là tổ chức quốc tế chuẩn về kỹ thuật âm thanh. Các nghiên cứu trong AES journal thừa nhận tiêu chuẩn suy hao công suất dưới 5% (khoảng 0.5 dB SPL) là ngưỡng "high-quality threshold" cho pro audio installation, dưới 2% là ngưỡng "audiophile reference threshold". Đây là tham chiếu được toàn ngành dùng làm khung quyết định cable sizing.
Các tài liệu kỹ thuật chuẩn ngành commercial install Hoa Kỳ (whitepapers từ các nhà sản xuất loa distributed audio và tài liệu đào tạo CTS của AVIXA) xác lập tiêu chuẩn vàng: suy hao SPL tối đa 0.5 dB cho commercial và industrial installation. Áp dụng cho cáp 14 AWG với loa 8Ω, chiều dài tối đa được khuyến cáo khoảng 24m (80 feet). Áp dụng cho hệ rải 70V, cùng cáp có thể chạy 36m (119 feet) với tải 60W, dài hơn nhiều ở áp cao hơn.
Floyd E. Toole là cựu trưởng nghiên cứu âm thanh tại National Research Council Canada, sau là Harman International, nhà nghiên cứu được tham chiếu nhiều nhất trong ngành về psychoacoustics và speaker science. Nghiên cứu foundational "Damping, Damping Factor and Damn Nonsense" (1975) xác lập damping factor ≥ 20 là ngưỡng đủ cho live sound reinforcement. Vượt mức này, lợi ích về cone control gần như không còn ý nghĩa âm thanh đo được. Toàn ngành thừa nhận quan điểm này từ bốn thập niên qua, dù marketing của một số hãng vẫn quảng cáo damping factor 1000-4000+.
Báo cáo kỹ thuật 2015 từ một hãng line array hàng đầu thế giới, presented tại Institute of Acoustics (UK), nhấn mạnh việc tính toán power loss của từng đường dây cụ thể trong hệ pro lớn, thay vì áp dụng damping factor obsession. Đây là cách tiếp cận engineering hiện đại được các trường đào tạo CTS-D công nhận.
Engineering analysis 2020 từ một nhà sản xuất ampli mastering reference Hoa Kỳ xác nhận bằng phép đo hiện đại rằng cable resistance dominates effective damping factor trong hầu hết installation thực tế, không phải amp output impedance. Mười feet cáp 12 AWG đã đủ làm effective damping factor giảm xuống còn khoảng 200, dù ampli claim damping factor 4000.
Tổng hợp các nguồn quốc tế: cáp 14 AWG (2.0mm²) đạt tối ưu trong dải công suất 100-300W RMS với loa trở kháng thấp ở khoảng cách 6-24m, hoặc 100-500W tổng cho hệ 70V/100V ở khoảng cách 100-300m. Vượt mức này nên cân nhắc tiết diện lớn hơn (2921 với 2.5mm², 3104 với 4mm²).
Khuyến cáo của ngành, không phải khuyến cáo riêng của Bá Hùng.
Một góc nhìn về loa rải nghe nhạc
Phần này nói thẳng quan điểm chuyên môn của Bá Hùng, vì có nhiều nhầm lẫn phổ biến trong thiết kế hệ loa rải commercial.
Loa 70V/100V có hai phân khúc rất khác nhau:
Phân khúc thứ nhất: Loa PA 70V/100V bình dân. Dùng cho phát thanh thông báo công cộng, cảnh báo cháy, paging trong nhà ga, bến xe, kho xưởng. Driver chất lượng vừa, biến áp tích hợp rẻ, dải tần ưu tiên rõ tiếng nói. Không thiết kế cho nghe nhạc, không phải sản phẩm trong danh mục Bá Hùng phân phối.
Phân khúc thứ hai: Loa nghe nhạc rải 70V/100V cao cấp. Driver chất lượng cao tương đương loa Hi-Fi thông thường, biến áp ferrite chất lượng cao tổn thất thấp, dải tần đầy đủ 50Hz đến 20kHz hoặc rộng hơn với subwoofer rải kèm, khả năng tái tạo nhạc trung thực. Đây là phân khúc Bá Hùng phân phối với nhiều thương hiệu đối tác từ Anh Quốc và Châu Âu.
Hai phân khúc cùng dùng công nghệ 70V/100V nhưng phục vụ hai bài toán hoàn toàn khác nhau. Nhầm lẫn phân khúc là một trong những sai sót phổ biến nhất trong tư vấn hệ loa rải cho khách hàng cao cấp.
70V cao cấp khác PA bình dân. Cáp cho hai loại cũng khác.
Thêm một điểm cho người thiết kế cần biết:
Khi có lựa chọn, loa trở kháng thấp 4Ω/8Ω cho âm sắc tốt hơn loa 70V/100V cùng ranking thương hiệu. Mọi biến áp đều có tổn thất từ trễ, phi tuyến nhỏ ở tần số biên, và phase shift theo tần số. Với phát thanh tiếng nói, các đặc tính này không đáng kể. Với nghe nhạc dải động cao và dải tần rộng, chúng có ảnh hưởng. Loa trở kháng thấp không qua biến áp tích hợp, giữ nguyên trạng tín hiệu từ ampli, đặc tính dải động và micro-dynamics tốt hơn rõ rệt so với loa 70V/100V cùng cấp.
Khi nào nên chọn 70V/100V? Khi nhu cầu rải xa và diện rộng vượt khả năng của hệ áp thấp. Ví dụ: BGM cho mall 5000m² với hàng trăm loa âm trần, hệ paging cho hotel 30 tầng, BGM cho resort 10 hecta. Trong những bối cảnh đó, 70V/100V là lựa chọn duy nhất khả thi.
Khi nào nên chọn trở kháng thấp? Khi không gian gọn vừa phải, mỗi zone độc lập, mỗi cặp loa có cặp ampli riêng, và chất lượng âm sắc là tiêu chí ưu tiên. Ví dụ: phòng nghe nhạc gia đình, villa nghe nhạc đa vùng, café boutique 1-2 zone, restaurant fine-dining 1 vùng, spa cao cấp phòng riêng.
3082 đủ tốt cho cả hai bối cảnh, miễn là tuân theo phép toán chiều dài tương ứng.

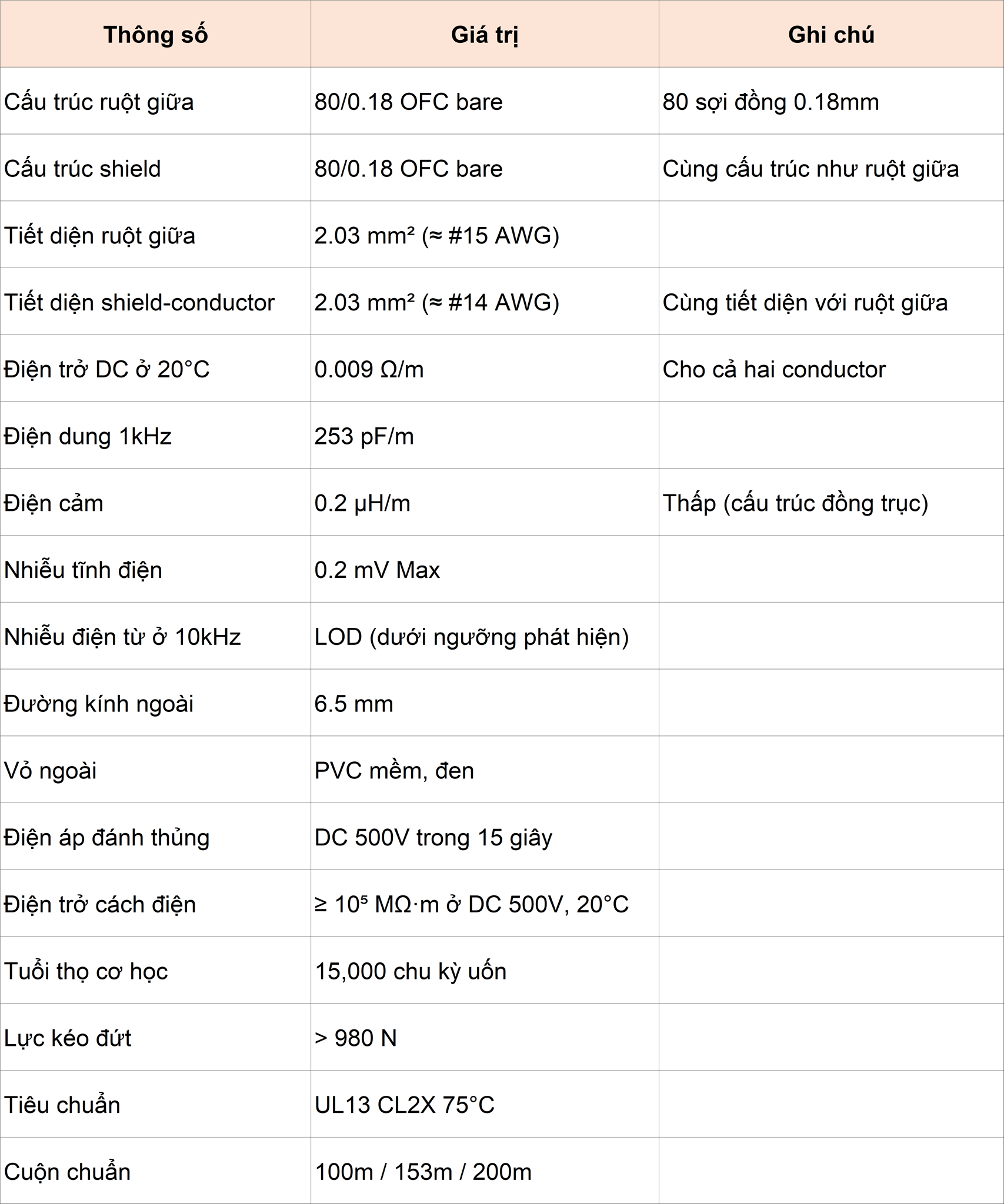

Thông số đo được, công bố công khai
Datasheet chính chủ Mogami Wire Co., Ltd. cho model 3082:
Khi không có chỗ giấu lỗi
Logic dây loa nằm cuối chuỗi tín hiệu đã trình bày ở các bài 3104 và 2921. Với 3082, logic này áp dụng theo cách riêng.
Trong một hội trường 600 chỗ ngồi với 8 loa fill 200W/8Ω treo trên trần ở các vị trí khác nhau, mỗi loa cách amp rack từ 15 đến 35m, sai sót ở mỗi đường dây sẽ không nhìn thấy bằng mắt nhưng nghe rõ bằng tai. Một đường dây dùng cáp tiết diện không đủ sẽ làm loa đó nghe nhỏ hơn các loa khác, gây mất cân bằng SPL ngang sảnh. Một đường dây có nhiễu cảm ứng từ dây nguồn AC chạy gần sẽ thêm tiếng ù nền vào âm thanh phòng họp khi mức nhạc thấp. Một đường dây với cáp PVC kém chất lượng có thể phát ra tiếng "crackle" khi cáp bị uốn nóng-lạnh theo nhiệt độ điều hoà trong vài năm sử dụng.
Khách hàng không nhận biết được vấn đề cụ thể nào. Họ chỉ thấy "hội trường này nghe không ổn lắm" và mọi sự kiện diễn ra trong đó đều có một chút thiếu chuyên nghiệp không tả được.
3082 với shield đồng trục 100%, OFC NEGLEX rope-lay, và đặc tính điện ổn định theo nhiệt độ là khoản đầu tư giải quyết vấn đề này tận gốc.
Tiêu chuẩn vì đúng, không phải tiêu chuẩn vì rẻ.
Bá Hùng triển khai 3082 trong các loại công trình
Bá Hùng phân phối đầy đủ các loại loa từ nhiều thương hiệu đối tác G7/EU: loa line array, subwoofer, monitor wedge, point source, loa hybrid, loa âm trần trở kháng thấp 4Ω/8Ω cho hệ BGM cao cấp đa vùng, loa hộp Hi-Fi trở kháng thấp, loa rải 70V/100V cao cấp cho hệ BGM commercial diện rộng, loa tích hợp công suất + Dante + DSP cho hệ thống kỹ thuật số.
3082 là cáp được Bá Hùng triển khai cho các bối cảnh sau, sắp theo khối lượng tiêu thụ thực tế giảm dần:
Hội trường, khán phòng đa năng, nhà hát, giảng đường, phòng họp lớn. Cho hệ loa point source ≤300W chạy fill, surround, side fill, balcony fill, delay speakers. Đường dây 15-30m với loa 8Ω công suất 200-300W, hoặc đường dây 25-40m với loa 8Ω công suất 100-200W. Cluster main array công suất lớn dùng 2921 hoặc 3104; 3082 cho các vị trí phụ trợ trong cùng hệ thống.
Hệ BGM 70V/100V cao cấp commercial diện rộng. Hotel 5 sao và boutique hotel (lobby, hành lang, hồ bơi, spa, restaurant trong khu khách sạn), resort cao cấp toàn khu cảnh quan, shopping mall và trung tâm thương mại cao cấp, showroom xe hơi siêu sang, gallery nghệ thuật, store flagship của thương hiệu thời trang luxury. Đường dây 100-300m, hệ rải 70V/100V tổng 100-500W.
Café, Bar, Pub, KTV cao cấp lifestyle. Loa point source treo trần hoặc đặt sàn công suất ≤300W. Café boutique và Bar lifestyle thường có 4-8 zone âm thanh độc lập, mỗi zone một cặp loa point source 100-200W treo trần, cáp 8-20m. KTV gia đình hoặc phòng VIP karaoke với loa hộp 8Ω công suất ≤300W treo trần. Không áp dụng cho club thương mại lớn dùng line array hoặc subwoofer công suất 5kW+, đó là phân khúc 3104.
Villa nghe nhạc đa vùng, cả trở kháng thấp và trở kháng cao. Hệ multi-room audio cao cấp cho villa luxury. Mỗi zone có thể là trở kháng thấp 4Ω/8Ω (phòng khách chính, phòng karaoke, phòng nghe nhạc Hi-Fi riêng) hoặc 70V/100V (hành lang dài, sân vườn, hồ bơi, gym, spa private). 3082 đáp ứng cả hai phân khúc trong cùng một villa với các đoạn dây khác nhau.
Phòng xem phim gia đình (Home Cinema). Hệ Atmos hoặc 7.1.4 với loa surround và overhead công suất 200W trở xuống. Đường dây 10-25m đi âm tường âm trần trong phòng xem phim VIP. 3082 vừa với máng cáp tiêu chuẩn, không cần khoét tường lớn.
Nghe nhạc gia đình audiophile và Hi-Fi cao cấp. Phòng nghe với loa bookshelf, compact floorstanding, hoặc tower nhỏ trở kháng thấp 8Ω công suất 100-200W. Đường dây 3-8m từ amp đến loa, đặt sát hoặc gần nhau. Đặc tính EM noise "LOD" của 3082 quan trọng trong môi trường nhà ở nhiều thiết bị kỹ thuật số.
Hệ âm thanh xe hơi cao cấp. Car audio luxury và OEM upgrade cho xe sang. Loa point source 50-200W mỗi loa, đường dây trong xe 3-8m, loa thường trở kháng 4Ω hoặc 2Ω cho dual voice coil. Cấu trúc đồng trục của 3082 đặc biệt phù hợp môi trường xe hơi với nhiều nguồn nhiễu EM từ alternator, ECU, hệ thống điều khiển động cơ, dây đánh lửa cao áp. Vỏ PVC mềm của 3082 chịu được biên độ nhiệt độ rộng trong xe.
Loa monitor cận trường studio. Cáp 1-3m từ amp đến cặp monitor 8Ω trên bàn mix. Phòng thu nhà, phòng mix project studio, podcast studio chuyên nghiệp.
Stage monitor wedge cận trường. Đường dây 3-5m từ amp rack đặt sát monitor đến chính monitor wedge ở mặt trước sân khấu nhỏ. Sân khấu lớn hơn với monitor wedge công suất > 300W hoặc đường dây > 5m nên dùng 2921.
Phòng thu đài phát thanh và truyền hình. Studio control room, dubbing room, sound design studio cho radio/TV broadcast. Cáp từ monitor amp đến loa kiểm âm trên tường hoặc treo trần, thường công suất 100-300W, đường dây 3-8m.
Hệ paging cao cấp tích hợp BGM. Hệ thống cảnh báo voice + paging tích hợp BGM cho commercial cao cấp, không phải PA bình dân. Trên thực tế chung dây với BGM 70V/100V.
Backline studio và rack assembly. Kết nối ngắn giữa các thiết bị trong rack, đặc biệt cho hệ studio mastering cao cấp.
Trong nhiều công trình lớn, Bá Hùng triển khai kết hợp: 3104 cho cluster line array chính và subwoofer công suất lớn, 2921 cho fill speakers công suất vừa và Bi-Amp các loa 2-way, 3082 cho loa point source ≤300W ở các vị trí phụ trợ và hệ BGM rải 70V/100V. Một sợi cáp đúng cho đúng vị trí, không phải một sợi cáp cho mọi vị trí.
Đây là decision framework theo phép toán, không theo cảm tính:
Bước 1: Xác định công suất danh định và trở kháng của loa. Loa point source ≤300W trở kháng thấp 4Ω/8Ω, hoặc loa 70V/100V tổng ≤500W cho một đường dây, 3082 là ứng cử viên hợp lý. Loa > 300W hoặc subwoofer công suất lớn, nên cân nhắc 2921 hoặc 3104.
Bước 2: Đo chiều dài đường dây thực tế từ amp đến loa. Đối chiếu với bảng phép toán ở trên. Trong giới hạn cho phép, 3082 đáp ứng. Vượt giới hạn, lên 2921 hoặc 3104.
Bước 3: Xác định mức suy hao chấp nhận được. Tiêu chuẩn Pro AV chấp nhận được thường là 5% (0.5 dB). Audiophile yêu cầu < 2% (0.1 dB), nên chiều dài tối đa cần giảm còn 40% so với bảng ở trên.
Bước 4: Kiểm tra hạ tầng cơ điện. Hạ tầng cho phép ống ghen ϕ16mm: 3082 ϕ6.5mm là lựa chọn duy nhất hợp lý trong dòng Mogami pro. Hạ tầng thoải mái: cả ba model 3082/2921/3104 đều khả thi tuỳ tải.
Bước 5: Xác định installation cố định hay portable. Cố định installation: 3082 phù hợp. Portable cuộn-thả hàng đêm: chọn 2921 với độ bền cơ học cao hơn.
Bước 6: Kiểm tra nhu cầu Bi-Wire/Bi-Amp. Có nhu cầu hoặc dự kiến nâng cấp trong 5 năm: chọn 2921 hoặc 3104 (4-core). Không có nhu cầu: 3082 đủ và hợp lý hơn.
Tư vấn cấu hình tối ưu cho từng dự án là việc Bá Hùng làm cùng kiến trúc sư âm thanh và đơn vị thiết kế từ giai đoạn lập dự toán. Phép toán nên được làm trước khi mua loa, không phải sau khi đã setup xong.
Khoảng cách tính theo phép toán, không tính theo cảm tính.
Đặt hàng và tư vấn
Bá Hùng nhập 3082 trực tiếp từ Nagano, Nhật Bản, theo dạng cuộn nguyên 100m, 153m hoặc 200m, đầy đủ tem nhãn xuất xứ chính chủ. Khách hàng có thể đặt:
Theo mét lẻ cắt từ cuộn, cho dự án nhỏ hoặc test cấu hình. Theo cuộn nguyên, cho dự án lớn và nhà thầu hệ thống. Theo bộ assemble sẵn với đầu nối Speakon (Neutrik) NL2 cho loa trở kháng thấp, hoặc bare wire cho terminal block của loa 70V/100V tích hợp biến áp, hoặc Banana plug, Spade lug cho ứng dụng Hi-Fi tuỳ yêu cầu, hàn bằng thiếc 4% bạc, kiểm tra hiệu suất từng đường trước khi giao.
Liên hệ tư vấn dự án: +84 919 33 9977 | info@bahung.com
Tên BA HUNG TECHNOLOGY CO., Ltd. có trong danh sách International Distributors chính thức trên trang chủ Mogami Wire Co., Ltd. (Nhật Bản).
